Neste tutorial você aprenderá as orientações e procedimentos para simular uma lógica simples e comunicar
Componentes
Software: MasterTool IEC XE 3.34
CLP: XP340; Firmware: 1.11.10.0; NX3020; Firmware: 1.10.8.0
Cabo Ethernet
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1 Criando novo projeto no Mastertool
2.2 Adicionar Dispositivo no NX3020 scanner
2.3 Adicionar dispositivo no XP340 ServeR
3.0 VÍDEO
1. ARQUITETURA
2. DESENVOLVIMENTO
Iremos monitorar as variáveis comunicando através de duas páginas do MasterTool.
2.1. Criando novo projeto no Mastertool
Crie um novo projeto, clicando em "Novo Projeto", coloque o nome e o caminho da pasta na qual você deseja salvá-lo.
Para essa simulação iremos utilizar o XP 340 e a NX 3020, como a NX3020 será o Adapter devemos abrir um programa para configurá-la primeiro, utilizando ela como hardware. Então selecionaremos a NX3020 e a linguagem de programação em LADDER; clique em próximo certificando que todas as linguagens estejam em ladder até aparecer "CONCLUIR" e então o programa será aberto.
OBS: a comunicação simulação foi feita com a NX3020 mas poderia SER OUTRA CPU que você tivesse fisicamente.
2.2. Adicionar Dispositivo NX3020 Scanner

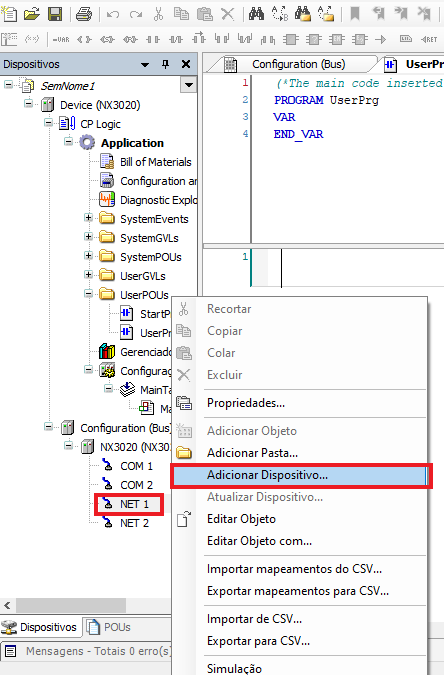

Clique com o botão direito sobre o NET1 selecione a opção "Acrescentar dispositivo" >> Fieldbusses clique em Ethernet IP >> Ethernet IP Interface selecione e clique em "Acrescentar".
Após isso selecione o dispositivo adicionado, clique novamente em Ethernet IP e selecione a opção Ethernet IP adapter, clique duas vezes e feche a janela.
Selecione Ethernet IP Adapter adicionado (último dispositivo adicionado), clique com o botão direito >> acrescentar dispositivo. Na janela seguinte clique novamente em Ethernet IP e adicione 2 módulos e clique em fechar.
A configuração dos dispositivos adicionados fica como na imagem abaixo.
Dê um duplo clique sobre um dos módulos e irá abrir a janela de parametrização. Um dos módulos ficará configurado como Byte Input module e o outro como Byte Output Module.
Clique novamente no Ethernet IP Adapter, clique em exportar arquivo EDS e selecione um local para salvar o arquivo. Após faça o download do arquivo na CPU adapter e coloque em RUN.
2.3 Adicionar dispositivo no XP340 Server
Abra um novo projeto, optando agora pela CPU que está utilizando como Scanner.
Em clique com o botão direito do mouse em NET1 em seguida clique em Fieldbusses >> Interface Ethernet/IP >> selecione Ethernet IP Interface e clique em acrescentar.
Ainda com a janela de acrescentar dispositivos aberta, selecione o módulo adicionado, clique em Scanner Ethernet/IP >> selecione Ethernet IP Scanner e clique em acrescentar.
Agora iremos instalar o arquivo de configuração do adapter. Em Ferramentas >> repositório de dispositivos. Clique em Instalar e procure seu arquivo que você salvou anteriormente, quando configuramos o adapter.
Procure por Arquivo de configuração EDS e clique em abrir. Irá aparecer que foi adicionado, em seguida clique em fechar.
Selecione o dispositivo Ethernet IP Scanner clique com o botão direito do mouse>> adicionar dispositivo e adicione o dispositivo Ethernet IP Adapter clique em acrescentar e feche
Na aba EthernetIP_Adapter clique em geral e coloque o endereço de IP do seu CLP que estará como escravo Adapter, ou seja, o endereço do CLP que foi descarregado o primeiro programa.
Selecione seu CLP mestre da rede e descarregue o programa, clicando na engrenagem Em seguida divida a tela entre o projeto do MasterTool da NX3020 (CLP Adapter) com o projeto do XP 340 (scanner)
3. VÍDEO
Nesses vídeos é mostrado o mesmo procedimento.
Parte 1
Parte 2
