Neste tutorial, você vai aprender como realizar a comunicação do Nexto XP340 por meio do protocolo IEC104 com diversos tipos de clientes, utilizando o software TestHarness.
Componentes
Software: MasterTool IEC XE 3.34 ; Test Harness versão 32 bits
CLP: XP340; Firmware: 1.11.10.0
Cabo Ethernet
Seção do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1 Criando novo projeto no Mastertool
2.2 Adicionar GVL
2.3 Adicionar dispositivo
2.4 Configuração IEC 104
2.5 Configuração Test Harness
2.6 Configuração das Tags
3. VIDEOS

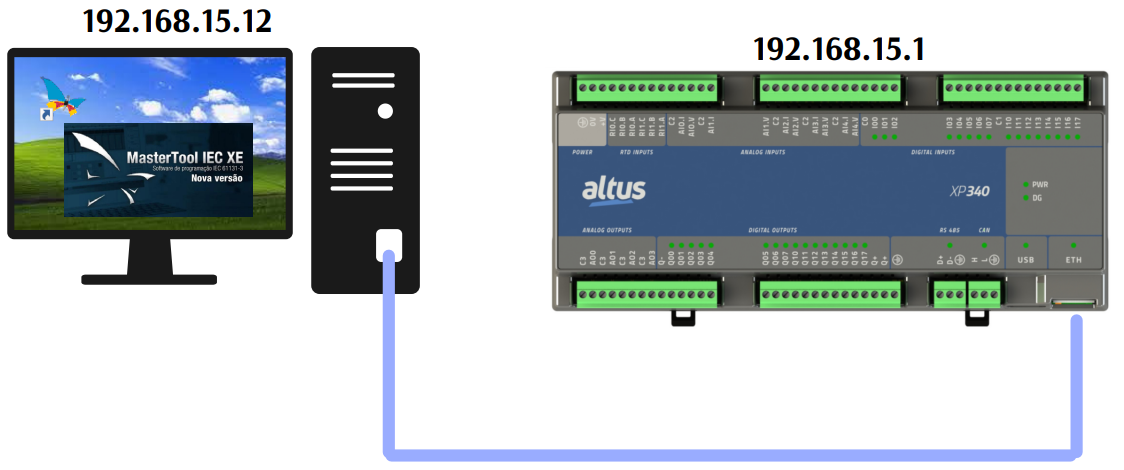

1. ARQUITETURA
2. DESENVOLVIMENTO
Iremos monitorar as varáveis comunicando através do software Test Harness
2.1. Criando novo projeto no Mastertool
Crie um novo projeto, clicando em "Novo Projeto", coloque o nome e o caminho da pasta na qual você deseja salvá-lo.
Para essa simulação com o mastertool e Test harness iremos utilizar o XP 340 e a linguagem de programação em LADDER; clique em próximo certificando que todas linguagem esteja em ladder até aparecer "CONCLUIR" e então o programa será aberto
2.2 Adicionar GVL
Iremos começar criando uma lista de variáveis globais. Para isso é preciso clicar com o botão direito do mouse em Application >> Adicionar objetos >> Lista de variáveis. Nomeei a lista com o nome que desejar, sem espaço ou caracteres especiais em seguida clique em "Adicionar"

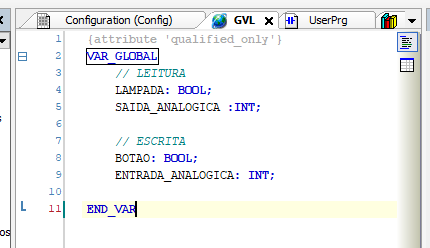

Quando a lista abrir em sua tela mude o tipo de declaração para o modo textual em seguida apague o parâmetro que está a cima do VAR_GLOBAl (opcional) caso queira usar a lista de variáveis global em todo projeto sem ter que declara o nome da lista). E declare as variáveis como a imagem a baixo.
2.3. Adicionar dispositivo
Clique sobre a palavra NET1 com o botão direito do mouse em seguida clique em Acrescentar Dispositivo. Irá aparecer a janela ao lado clique sobre o símbolo de "+" ao lado esquerdo da palavra IEC60870-5-104 depois faça o mesmo como mostra ao lado; Clique duas vezes em IEC60870-5-104 Server e feche a janela.
Clique sobre a palavra IEC60870-5-104 Server com o botão direito do mouse em seguida clique em Acrescentar Dispositivo. Irá aparecer a janela ao lado clique sobre o símbolo de "+" ao lado esquerdo da palavra IEC60870-5-104 depois faça o mesmo como mostra ao lado; clique duas vezes em Client e feche a janela.
Feche a janela de dispositivo; abra a aba Client e declare as variáveis que foram declaradas na GVL. (no exemplo ao lado não foi apagado o parâmetro de chamada das variáveis da GVL portanto teve que mostrar o caminho da GVL) Em seguida será configurado de acordo com o protocolo IEC104.
Após declarar as variáveis declare o tipo da variável de acordo com o protocolo IEC104. O endereço é necessário que todos sejam diferentes.
2.4. Configuração IEC 104
TIPOS DE VARIÁVEIS NO PROTOCOLO IEC 104

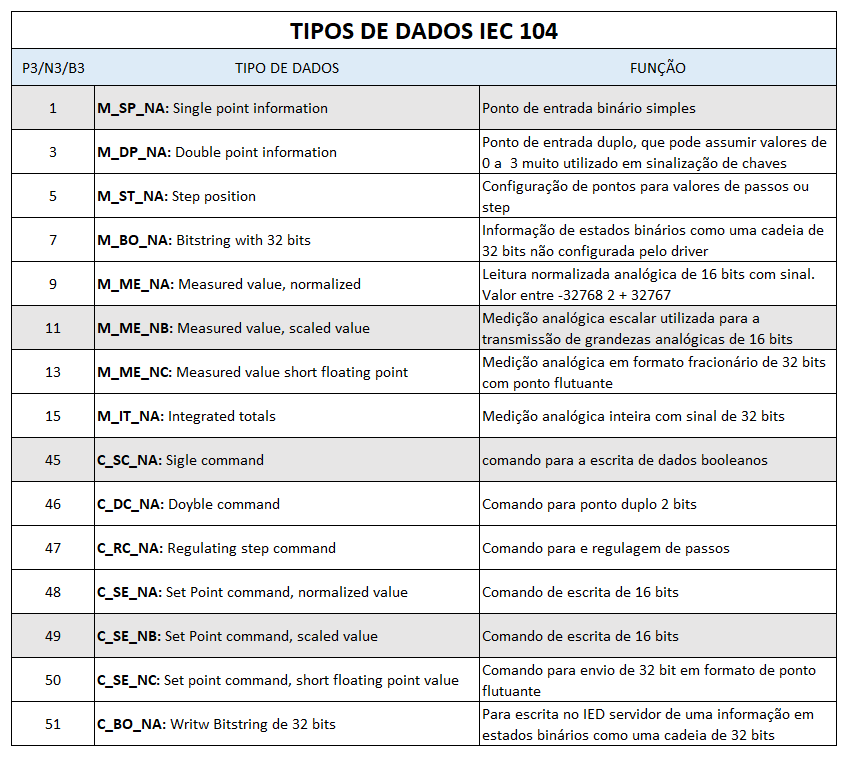

As variáveis destacadasde cinza serão as variáveis utilizadas no projeto
Por fim baixe o projeto para o CLP >> em Login clique em "sim" nas próximas janelas de conversação >> em seguida coloque em run.
2.5 Configuração Test Harness

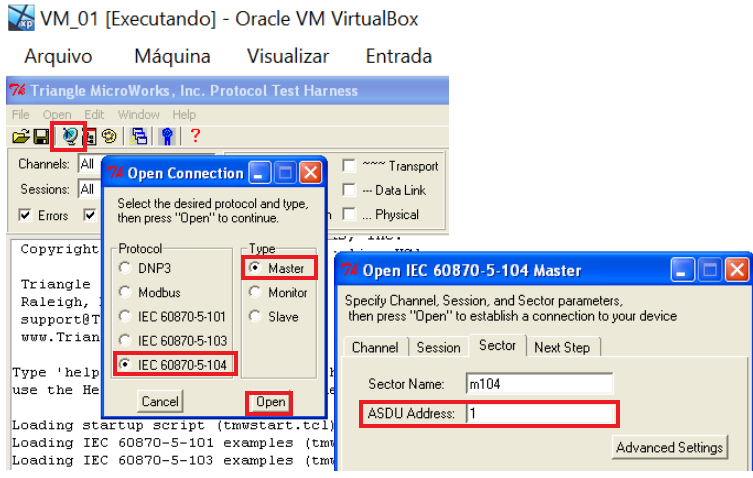

Abra o simulador Test Harness como administrador; Em seguida, clique no ícone selecione o canal IEC104 e o modo Master em seguida clique em Open. Na próxima janela o endereço ASDU é o endereço.
Ainda na mesma janela, na aba Channel em TCP Paramentrs coloque o numero de IP do seu CLP e verifique se a porta selecionada está a porta 2404. Por fim clique em Open.

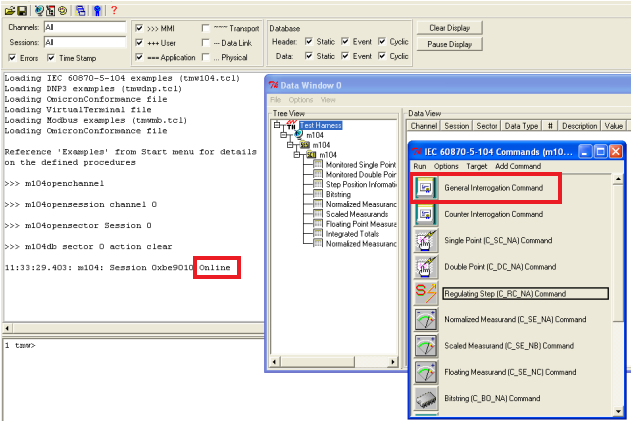

Irá aparecer duas outras janelas. Na janela de comandos clique sobre o desenho da opção General Interrogation Command.
Irá aparecer na tela o nome das variáveis e de leitura e o estado delas. Para Escrever nas variáveis abra a aba General Interrogation Command novamente
Dê um duplo clique sobre o tipo de variável para qual deseja enviar o comando. No Campo I0A coloque o endereço da variável colocado no MasterTool e em value coloque o valor para qual deseja passar a variável em seguida clique em Once. Esse padrão é para todos comandos.

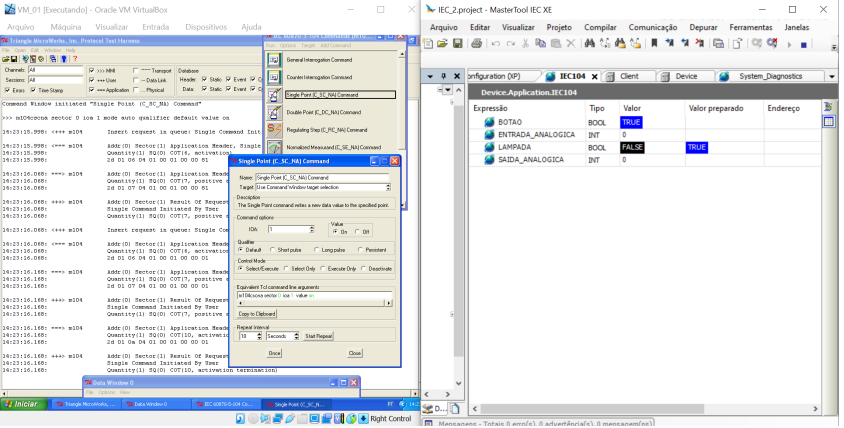

Divida a tela entre o TestHarness e o MasterTool para conseguir visualizar a mudança de estado das variáveis.
