Neste tutorial você aprenderá as orientações e procedimentos para simular uma logica simples e comunicar
Componentes
Software: MasterTool IEC XE 3.34 ; Elipse E3 Versão demo 6.1.0.90
CLP: XP340; Firmware 1.11.10.0
Cabo Ethernet
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1. Criando novo projeto no Mastertool
2.2. Adicionar GVL
2.3. Adicionar dispositivo
2.4. Configuração IEC 104
2.5. Configuração Elipse E3
2.6. Configuração das Tags
3. VÍDEO
1. ARQUITETURA
2. DESENVOLVIMENTO
Iremos monitorar as varáveis comunicando através do software Elipse E3
2.1. Criando novo projeto no Mastertool
Crie um novo projeto, clicando em "Novo Projeto", coloque o nome e o caminho da pasta na qual você deseja salvá-lo.
Para essa simulação com o mastertool e Elipse E3 iremos utilizar o XP 340 e a linguagem de programação em LADDER; clique em próximo certificando que todas linguagem esteja em ladder até aparecer "CONCLUIR" e então o programa será aberto
2.2. Adicionar GVL
Iremos começar criando uma lista de variáveis globais. Para isso é preciso clicar com o botão direito do mouse em Application >> Adicionar objetos >> Lista de variáveis. Nomeei a lista com o nome que desejar, sem espaço ou caracteres especiais em seguida clique em "Adicionar".
Quando a lista abrir em sua tela mude o tipo de declaração para o modo textual (1) em seguida apague o parâmetro que está acima do VAR_GLOBAl (opcional) caso queira usar a lista de variáveis global em todo projeto sem ter que declarar o nome da lista). E declare as variáveis como a imagem abaixo.
2.3. Adicionar dispositivo
Com as variáveis declaradas adicione o objeto Symbol Configuration na árvore do projeto. Para isso clique com o botão direito do mouse em Application >> adicionar objeto >> Symbol Configuration, irá aparecer uma janela clique em adicionar. Em seguida clique em compilar para aparecer a GVL que adicionamos, selecione ela e clique em compilar novamente.
2.4. Configuração IEC 104
Clique sobre a palavra NET1 com o botão direito do mouse, em seguida clique em Acrescentar Dispositivo. Irá aparecer a janela ao lado clique sobre o símbolo de "+" ao lado esquerdo da palavra IEC60870-5-104 depois faça o mesmo como mostra ao lado; clique duas vezes em IEC60870-5-104 Server e feche a janela.
Clique sobre a palavra IEC60870-5-104 Server com o botão direito do mouse em seguida clique em Acrescentar Dispositivo. Irá aparecer a janela ao lado clique sobre o símbolo de "+" ao lado esquerdo da palavra IEC60870-5-104 depois faça o mesmo como mostra ao lado; clique duas vezes em Client e feche a janela.
Feche a janela do dispositivo; abra a aba Client e declare as variáveis que foram declaradas na GVL. (no exemplo ao lado não foi apagado o parâmetro de chamada das variáveis da GVL portanto teve que mostrar o caminho da GVL) Em seguida será configurado de acordo com o protocolo IEC104
Após declarar as variáveis declare o tipo da variável de acordo com o protocolo IEC104. O endereço é necessário que todos sejam diferentes.

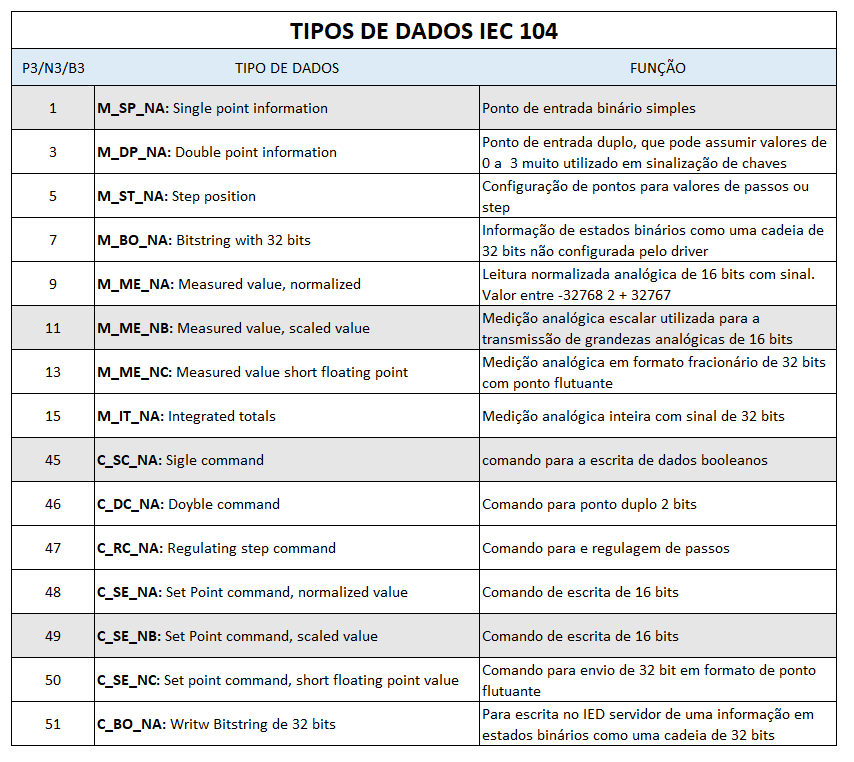

TIPOS DE VARIÁVEIS NO PROTOCOLO IEC 104
As variáveis destacadas em cinza serão as variáveis utilizadas no projeto
Por fim baixe o projeto para o CLP >> em Login clique em "sim" nas próximas janelas de conversação >> em seguida coloque em run
2.5. Configuração Elipse E3
Abra o simulador Elipse E3 como administrador; Clique em Iniciar o E3 studio e clique em "OK". Logo depois a tela irá iniciar o studio >> clique no canto superior esquerdo da tela na barra de tarefas no ícone "novo".
Em seguida irá abrir a assistente de aplicações >> clique em avançar >> na próxima janela selecione "Aplicação Padrão" >> nomeie o projeto e selecione o caminho da pasta que o projeto será salvo. Por fim clique em avançar em todas janelas até aparecer a opção concluir (não é necessário mudar nenhuma configuração)
Caso apareça uma janela de advertência clique em OK. Na árvore do projeto clique com o botão direito do mouse em "Drivers e OPC" >> "inserir Drive de comunicação em" >> selecione o nome do projeto criado.
Selecione o arquivo IEC870-101-104.dll >> Clique em abrir. (Esse arquivo é encontrado no mesmo site do download do software de simulação filtrando por drivers).
Ao selecionar o arquivo IEC870-101-104.dll vai abrir uma janela de conversação para configuração do driver. Na aba IEC870 >> selecione o driver IEC870-5-104 MASTER >> mude os endereços para os valores padrão indicado pelo manual do driver como a imagem abaixo.
Abra a aba Setup para meio físico e selecione Enthernet. Na aba Enthernet verifique se o protocolo está em TCP/IP e em Main IP coloque o IP do seu CLP e a porta 2404 do protocolo IEC . Por fim clique em OK.
O endereço de IP do CLP pode ser encontrado através do MasterTool, em Easy Connection.
Na próxima janela abra as opções de tags clicando no "+" ao lado esquerdo de cada palavra e selecione e arraste para o lado esquerdo a opção IO.PhysicalLayerStatus. Com essa variável já é possível identificar se existe a comunicação com o CLP; para isso basta clicar com o botão direito sobre o driver Ativar comunicação.
Adiante no parte superior da tela clique em no símbolo de "+" >> e insira uma nova pasta e nomeie como desejar (no exemplo a seguir fizemos uma pasta para variáveis de leitura e outra para escrita) >> em seguida selecione a pasta e faça o mesmo passo agora clicando em tag de comunicação >> e insira a quantidade de tags que foram feitas no Mastertool e clique em OK.
Clique sobre a palavra tag e insira o nome das tags que foram declaradas no MasterTool. A seguir será explicado a configuração dos parâmetros.
2.6. Configuração das Tags
CONFIGURAÇÃO DO PARÂMETRO N2
Clique em ativar a comunicação, as letras das tags irão ficar azuis e a comunicação estará iniciada. Na coluna de Valores selecione Empty em todas as variáveis e irá ficar azul. Para fazer a alteração do estado da variável pelo simulador basta clicar uma vez na coluna Valor digitar o valor para qual deseja passar a variável e clicar em ENTER no teclado.
Por fim, divida a tela entre as variáveis declaradas no MasterTool e o simulador Elipse para que você possa monitorar sua simulação.
3. VÍDEO
O vídeo mostra o mesmo processo de maneira mais otimizada.
