Neste tutorial você aprenderá as orientações e procedimentos para simular uma logica simples e comunicar
Componentes
Software: MasterTool IEC XE 3.34 ; Elipse E3 Versão demo 6.1.0.90
CLP: XP340; Firmware: 1.11.10.0
Cabo Ethernet
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1 Criando novo projeto no Mastertool
2.2 Adicionar GVL
2.3 Adicionar dispositivo
2.4 Configuração Modbus
2.5 Configuração Elipse E3
2.6 Configuração das Tags
3. VÍDEO
1. ARQUITETURA
2. DESENVOLVIMENTO
Iremos monitorar as variáveis comunicando através do software Elipse E3
2.1. Criando novo projeto no Mastertool
Crie um novo projeto, clicando em "Novo Projeto", coloque o nome e o caminho da pasta na qual você deseja salvá-lo
Para essa simulação com o mastertool e Elipse E3 iremos utilizar o XP 340 e a linguagem de programação em LADDER; clique em próximo certificando que todas linguagem esteja em ladder até aparecer "CONCLUIR" e então o programa será aberto
2.2. Adicionar GVL
Iremos começar criando uma lista de variáveis globais. Para isso é preciso clicar com o botão direito do mouse em Application >> Adicionar objetos >> Lista de variáveis. Nomeei a lista com o nome que desejar, sem espaço ou caracteres especiais em seguida clique em "Adicionar"
Quando a lista abrir em sua tela mude o tipo de declaração para o modo textual (1) em seguida apague o parâmetro que está acima do VAR_GLOBAl (opcional) caso queira usar a lista de variáveis global em todo projeto sem ter que declarar o nome da lista). E declare as variáveis como a imagem abaixo.
2.3. Adicionar dispositivo
Clique sobre a palavra NET1 com o botão direito do mouse em seguida clique em Acrescentar Dispositivo. Irá aparecer a janela ao lado clique sobre o símbolo de "+" ao lado esquerdo da palavra MODBUS depois faça o mesmo como mostra ao lado; clique duas vezes em MODBUS symbol server
Feche a janela de dispositivo; abra a aba MODBUS Symbol Server e declare as variáveis que foram declaradas na GVL. (no exemplo ao lado não foi apagado o parâmetro de chamada das variáveis da GVL portanto teve que mostrar o caminho da GVL) Em seguida será configurado as entradas como a tabela de configuração ModBus na próxima página.
2.4. Configuração Modbus
Declare as mesmas variáveis que foram da GVL. O tipo de dado varia de acordo com a função. Iremos utilizar apenas os tipos de leitura e escrita. Para selecionar o tipo de dado clique na seta. As variáveis que são do mesmo tipo devem ter endereços diferentes o qual deve ser identificado em "Endereço inicial do dado"
Por fim baixe o projeto para o CLP >> em Login clique em " sim " nas próximas janelas de conversação >> em seguida coloque em run
2.5. Configuração Elipse E3
Abra o simulador Elipse E3 como administrador; Clique em Iniciar o E3 studio e clique em "OK". Logo depois a tela irá iniciar o studio >> clique no canto superior esquerdo da tela na barra de tarefas no ícone "novo".
Em seguida irá abrir a assistente de aplicações >> clique em avançar >> na próxima janela selecione "Aplicação Padrão" >> nomeie o projeto e selecione o caminho da pasta que o projeto será salvo. Por fim clique em avançar em todas janelas até aparecer a opção concluir (não é necessário mudar nenhuma configuração)
Caso apareça uma janela de advertência clique em OK. Na árvore do projeto clique com o botão direito do mouse em "Drivers e OPC" >> "inserir Drive de comunicação em" >> selecione o nome do projeto criado.
Selecione o arquivo Modbus.dll >> Clique em abrir. Esse arquivo é encontrado no mesmo site do download do software de simulação filtrando por drivers.
Ao selecionar o arquivo modbus.dll vai abrir uma janela de conversação para configuração do driver. Na aba Modbus >> opção Modbus Mode selecione ModbusTCP. Na aba Operations é possível ver algumas configurações, na próxima página estará mais detalhado.
2.6. Configuração das Tags
Abaixo a configuração operation está mais detalhada.

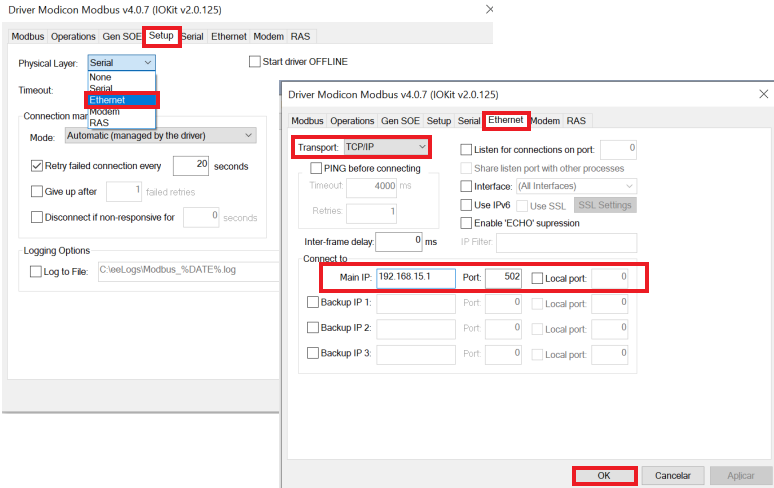

Abra a aba Setup para meio físico e selecione Ethernet. Na aba Ethernet verifique se o protocolo está em TCP/IP e em Main IP coloque o IP do seu CLP. Por fim clique em OK e feche a próxima janela que abrir.
Adiante na parte superior da tela clique no símbolo de "+" >> tag de comunicação >> e insira a quantidade de tags que foram feitas no Mastertool e clique em OK.

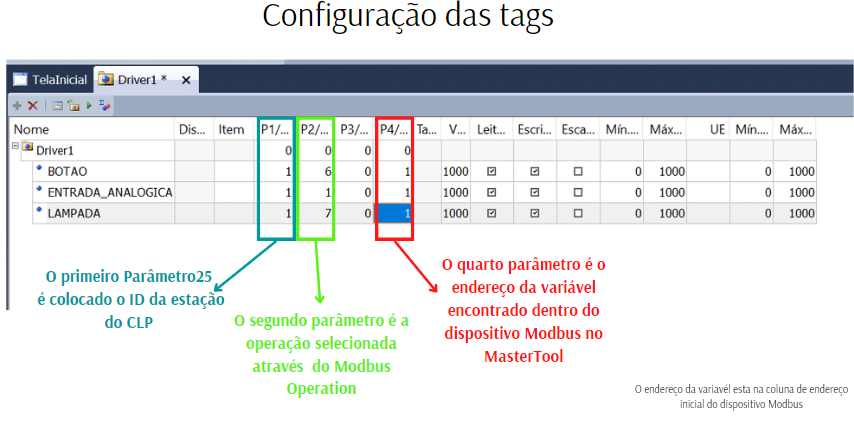

Clique sobre a palavra tag e insira o nome das tags que foram declaradas no MasterTool. A seguir será explicado a configuração dos parâmetros.
Clique em ativar a comunicação, as letras das tags irão ficar azuis e a comunicação estará finalizada. Por fim, divida a tela entre as variáveis declaradas no MasterTool e o simulador Elipse para que você possa monitorar sua simulação.
Para fazer a alteração do estado da variável pelo simulador basta clicar uma vez na coluna Valor digitar o valor para qual deseja passar a variável e clicar em ENTER no teclado
3. VÍDEO
Esse vídeo mostra o mesmo procedimento.
