1. Descrição da Aplicação
Este documento descreve a configuração da Interface Ethernet - PO9900.
Para o entendimento total do funcionamento do equipamento é recomendado que os manuais do produto sejam consultados. A mesma recomendação aplica-se caso seja necessário modificar a arquitetura proposta como exemplo.
O processo de configuração deve seguir as seguintes etapas:
- Configurando o hardware;
- Configuração dos parâmetros do PC via hyperterminal;
- Configuração dos parâmetros do Webgate.
Neste documento, adota-se uma arquitetura de referência, conectando-se um CP a rede. Esta arquitetura não é fixa, mas apenas um exemplo para o desenvolvimento de uma aplicação.
2. Definição da Arquitetura de Referência
- Segue a lista de equipamentos e softwares necessários para instalar e configurar o tutorial: Interface Ethernet – PO9900 - Webgate. CP – PL105/T Cabo de programação do CP – AL1330 Cabo de comunicação – PO8540 Microcomputador Software Hyperterminal (Este software faz parte do Windows). Software de programação do CP – MasterTool MT4100.
3. Configuração do Webgate
3.1. Instalação
- Para ligar o Webgate PO9900 os seguintes passos devem ser realizados:
- Alimentar o PO9900 com 24VDC.
- O negativo da fonte deve ser conectado em 0Vdc.
- O positivo da fonte deve ser conectado ao 24VDC e no pino 6 simultaneamente.
- Colocar o cabo (PO8540) com o adaptador na COM1 do PO9900 e a outra extremidade na porta serial do PC.
3.2. Configurar o IP e a Máscara via Hyperterminal
- Para configurar o IP e máscara de rede do WEBGATE é necessário o uso do programa HYPERTERMINAL. (Este programa é instalado junto com o Windows). Siga os seguintes passos:
- Abrir o Hyperterminal. Iniciar -> Programas -> Acessórios -> Comunicações.
- Na janela Descrição da conexão digite um nome e clique em OK.
- Na janela Conectar-se a selecionar no campo Conectar-se usando: a porta COM do PC utilizada para a comunicação.
- Clicar em OK.
- Na janela Propriedades de COM1, parametrizar conforme a figura abaixo:
- Clicar em OK.
- Ligar o Webgate. Algumas informações serão mostradas na tela, confirmando que a comunicação foi estabelecida.
- Após estabelecer a comunicação com o Hyperterminal alguns comandos devem ser digitados para configuração do equipamento:
- Para poder visualizar o IP e a Máscara de rede configurados no equipamento digite o comando: IPCFG
- Para mudar o IP do PO9900 digite o comando: IP novo IP. Exemplo: IP 192.168.0.1
- Após a configuração do endereço IP é necessário resetar o PO9900 através do comando: REBOOT
- Para mudar a máscara de rede digite o comando: NETMASK nova máscara. Exemplo: NETMASK 255.255.255.0
- Após a configuração da máscara de rede resetar o PO9900 através do comando: REBOOT
4. Criação do Projeto no CP
4.1. Criando um projeto novo
- Abrir o software MasterTool.

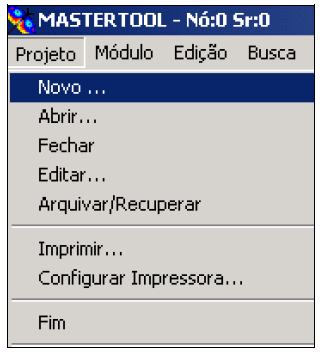

- Criar um projeto novo. Ir ao menu Projeto -> Novo
- Na janela Selecione Como Será Criado o Projeto configure conforme a figura abaixo e clique em OK.
- Na janela Novo Projeto preencha os campos Nome do projeto e selecione o Diretório onde será salvo o projeto. No campo Tipo de Projeto selecionar a opção Programação.
- Selecionar o Modelo de CP utilizado no projeto.
4.2. Criando um Módulo Principal
- Para que o CP possa entrar em estado de Execução dois módulos são requeridos. O módulo C-xxxx.000 chamado de Módulo de Configuração que é criado na inicialização do projeto e o módulo E-xxx.001 chamado de Módulo Principal.
- Para adicionar um Módulo de Execução ir ao menu: Módulo -> Novo.
- Selecionar a opção Módulo Principal e clicar em OK.

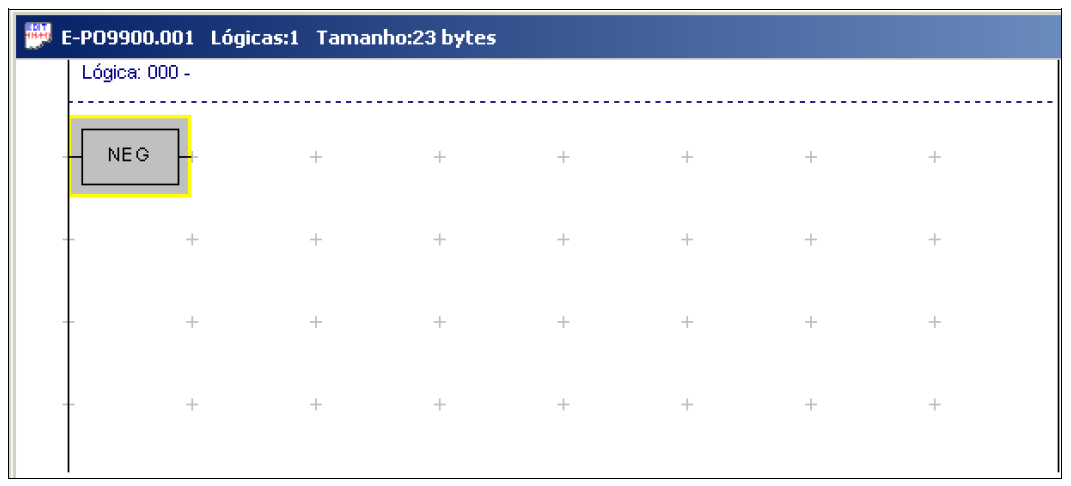

- A tela de edição do ladder será apresentada. Inserir uma instrução NEG para que o módulo seja válido.
- Para encerrar as modificações ir ao menu: Edição -> Encerrar Modificações.
4.3. Enviando o projeto para o CP
4.3.1. Colocando o CP em Estado de Programação
- Para enviar o projeto para o CP o mesmo deve estar em estado de Programação.
- Vá ao menu: Comunicação -> Estado -> Programação.
- O led PG do CP deve permanecer acesso.
4.3.2. Enviando os módulos para a memória RAM
- Com o CP em estado de Programação é possível enviar os arquivos para a memória RAM.
- Ir ao menu: Comunicação -> Ler e Enviar Módulos -> Enviar todos.
4.3.3. Enviar os módulos para memória Flash
- Para transferir os módulos para a memória Flash ir ao menu: Comunicação -> Módulos -> Todos de RAM para Flash.
4.3.4. Colocando o CP em Estado de Execução
- Com o projeto carregado passar o CP para estado de execução para ser executado o projeto:
- Ir ao menu: Comunicação -> Estado -> Execução.
- O led EX do CP deve permanecer acesso.
4.4. Conectando os equipamentos
- Conectar uma extremidade do cabo PO8540 na COM2 do Webgate e a outra extremidade no cabo AL-1330.
- O AL-1330 deve ser conectado à porta de programação do Piccolo COM1.
- Habilitar o Canal Ethernet para estabelecer a comunicação com o CP via Webgate.
- Para isso ir ao menu Opções -> Comunicação.
- Selecionar as opções conforme figura abaixo:
- Após ir ao menu Comunicação -> Endereço.
- Digitar o endereço IP configurado no Webgate.
- Clicar em OK.
- Realizada as configurações anteriores será possível acessar o PL105 via Ethernet.
- Para confirmar que a comunicação está ocorrendo clicar no botão . As informações referentes ao CP conectado ao Webgate devem ser apresentadas:
