Procedimento para uso de receitas para salvar valores das variáveis e utilizar esses valores em uma atualização de Mastertool.

O passo a passo abaixo descreve como migrar os valores das variáveis da versão 2.05 do Mastertool para uma atualização de projeto para a versão 3.63 do Mastertool.

Componentes:

Softwares: MasterTool 2.05 | MasterTool 3.63

Seções do Tutorial:

1. FUNÇÕES DE RECEITAS NO MASTERTOOL

2. PROJETO NO MASTERTOOL 2.05

2.1 Adicionando as receitas

2.2 Exportando as variáveis pelo Mastertool

3. PROJETO NO MASTERTOOL 3.63

3.1 Adicionando as receitas

3.2 Importando as variáveis pelo Mastertool

1. FUNÇÕES DE RECEITAS NO MASTERTOOL

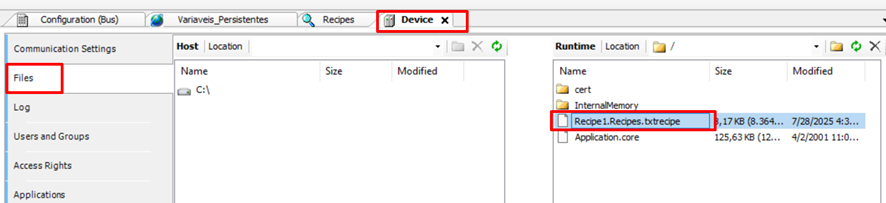

Load Recipe: Carrega as receitas do arquivo gerado dentro da memoria do CLP e enviado para computador para o campo Recipe1 da receita do projeto.

Save Recipe: Salva um arquivo no computador com os valores que estão na coluna Recipe1.
Obs: Colocar próximo ao diretório do computador com nome pequeno.

Read Recipe: Le os valores online do CLP das variáveis e envia para o campo Recipe1

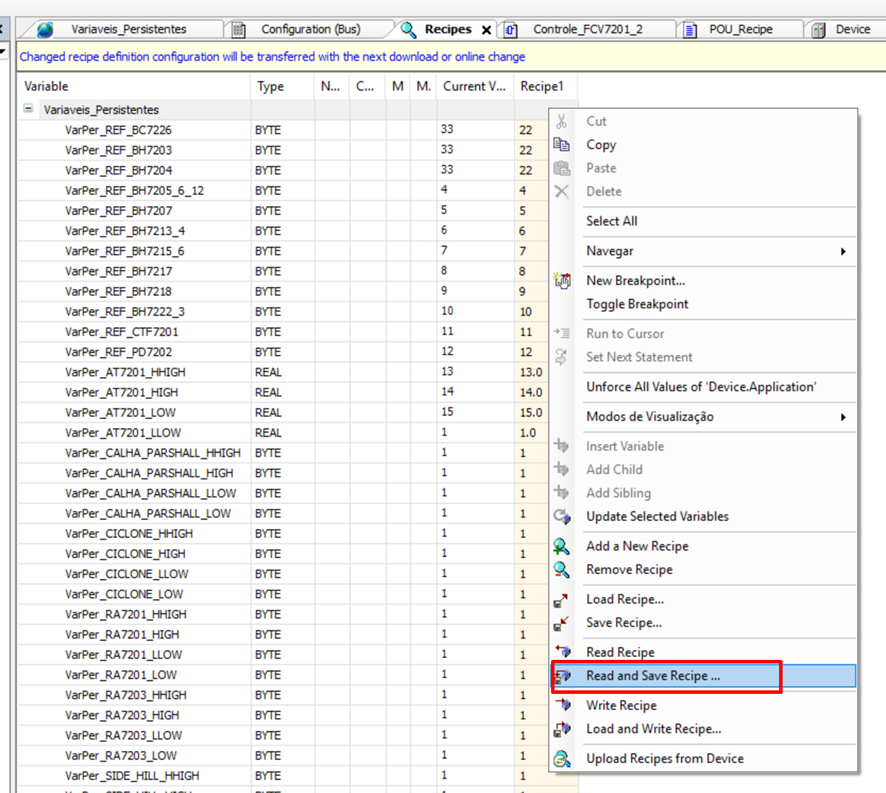

Read and Save Recipe: Le os valores do CLP, Salva um novo arquivo de receita, e também manda para a coluna Recipe1.

Write Recipe: Escreve os valores do Recipe 1 e envia para as variáveis do CLP.

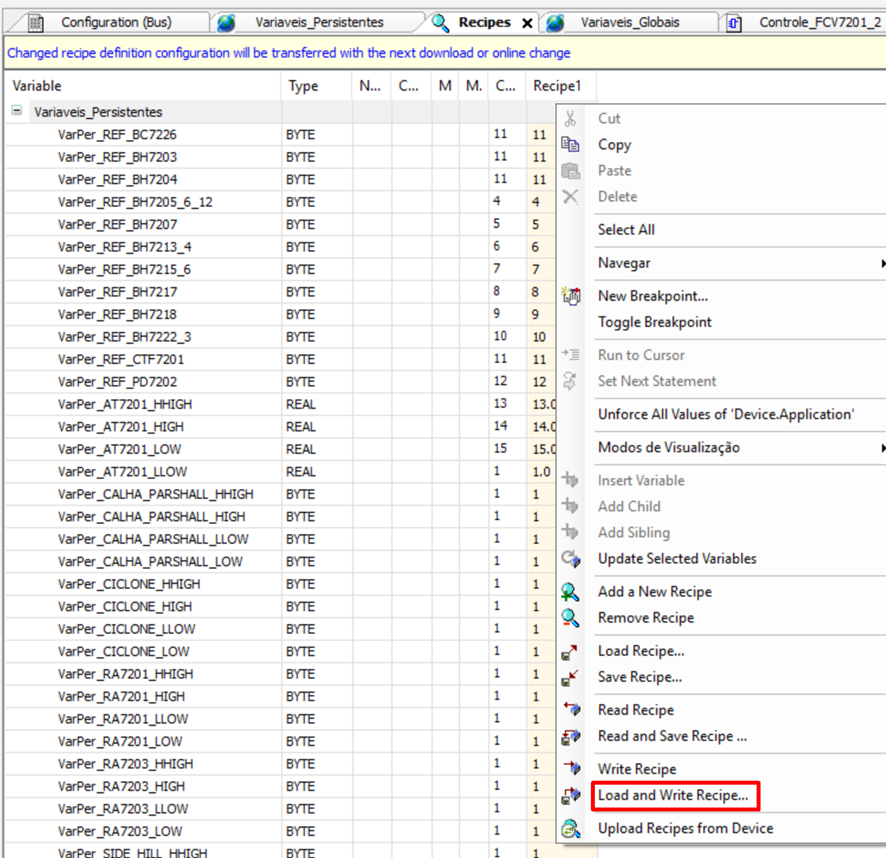

Load and Write Recipe: Carrega o valor dos arquivos da memoria interna do CLP que foi colocado no computador, escreve no Recipe 1 e logo em seguida escreve nas variáveis do CLP.

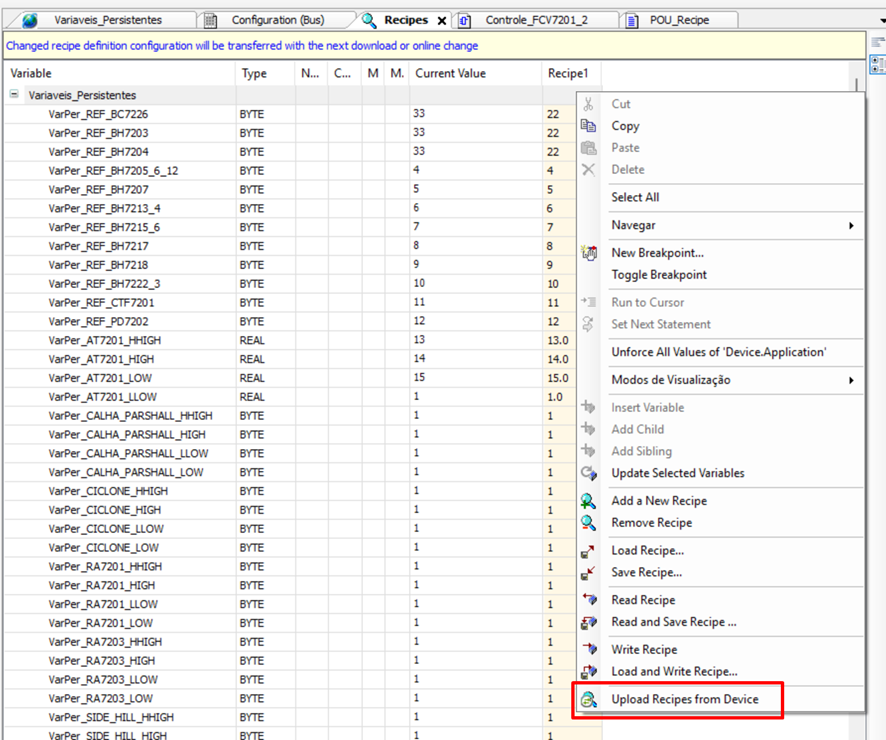

Upload Recipes From Device: Carrega os valores do arquivo de Receitas dentro da memória interna do CLP para o campo Recipe 1

2. PROJETO NO MASTERTOOL 2.05

Essa parte descreve como exportar valores das variáveis da GVL Variaveis_Persistentes em um arquivo de receita gerado na memória interna do CLP para o computador. Esse recurso pode ser usado em variáveis globais (GVL) e variáveis locais (POU).

- Abra o projeto original da versão 2.05 e fique online com o CLP para garantir que o projeto é o mesmo.
- Dê logout no Mastertool.

2.1 Adicionando as receitas

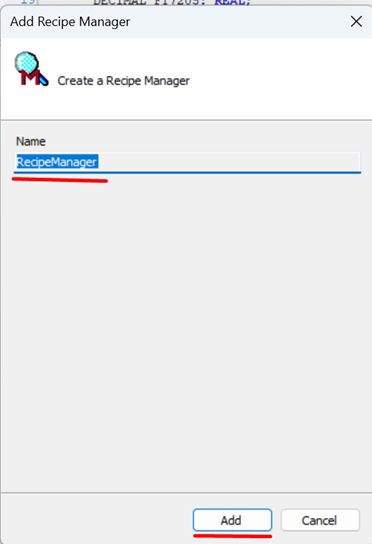

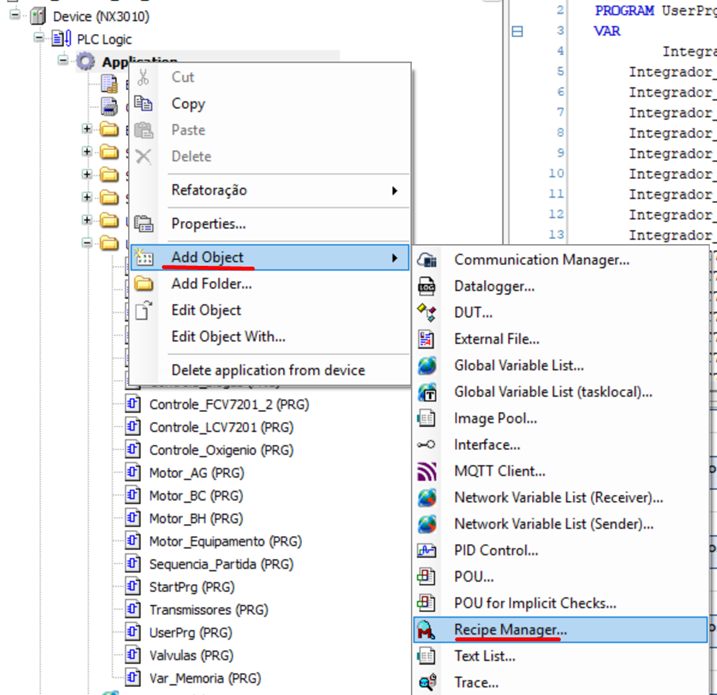

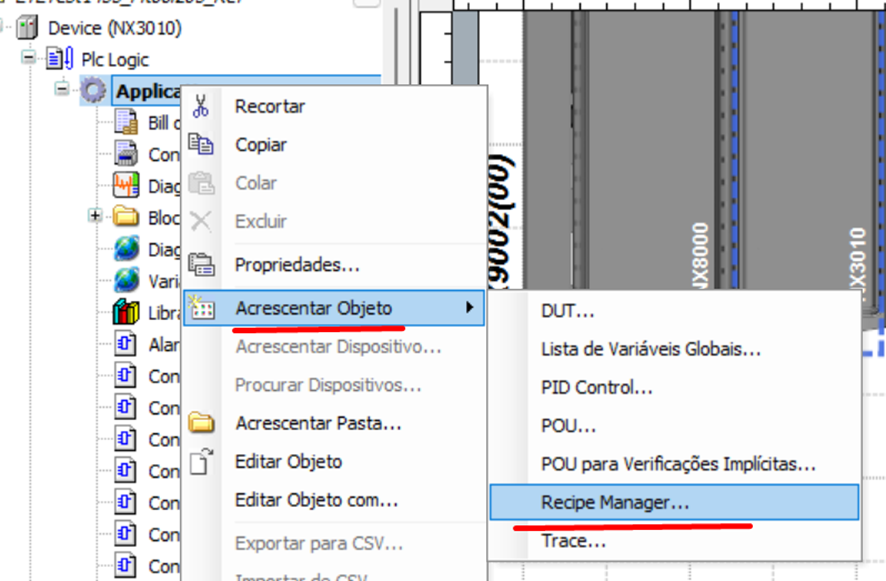

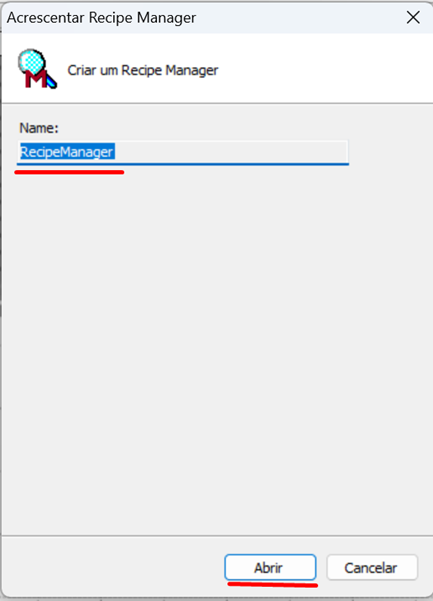

- Clique com o botão direito do mouse em Application, Acrescentar Objeto, Recipe Manager e deixe as configurações padrões.

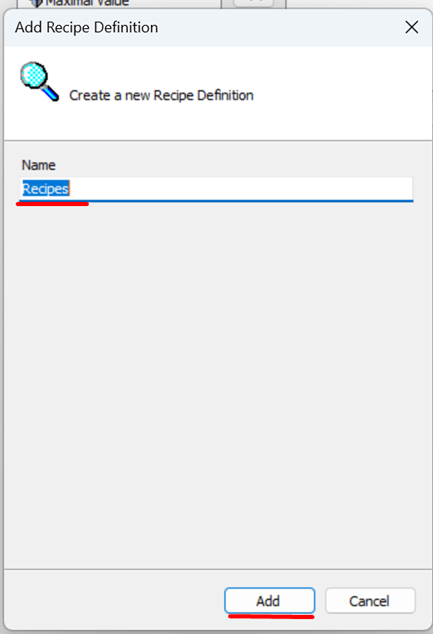

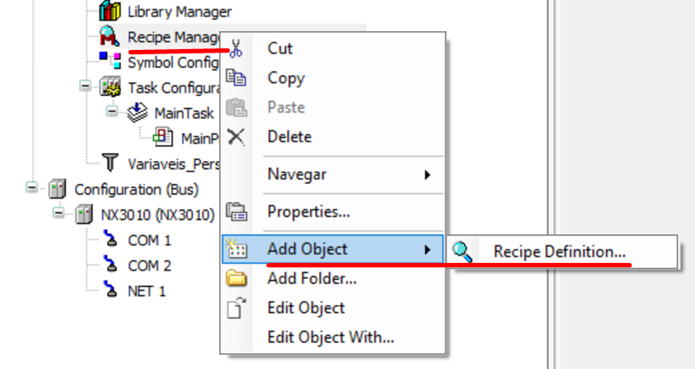

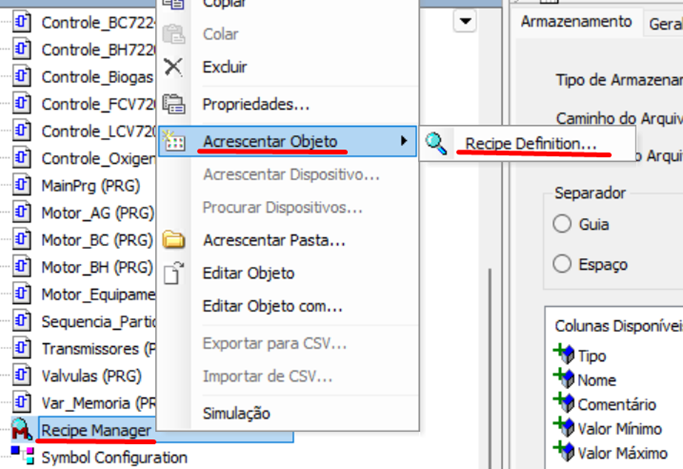

Clique com o direito em Recipe Manager, Acrescentar Objeto e Recipe Definition...

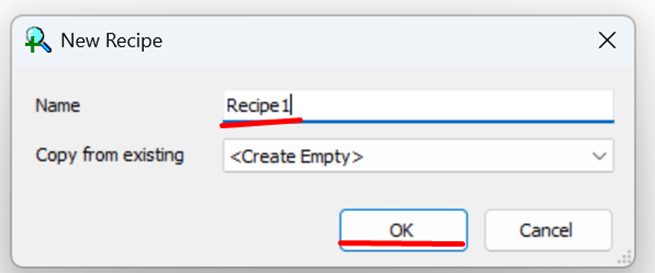

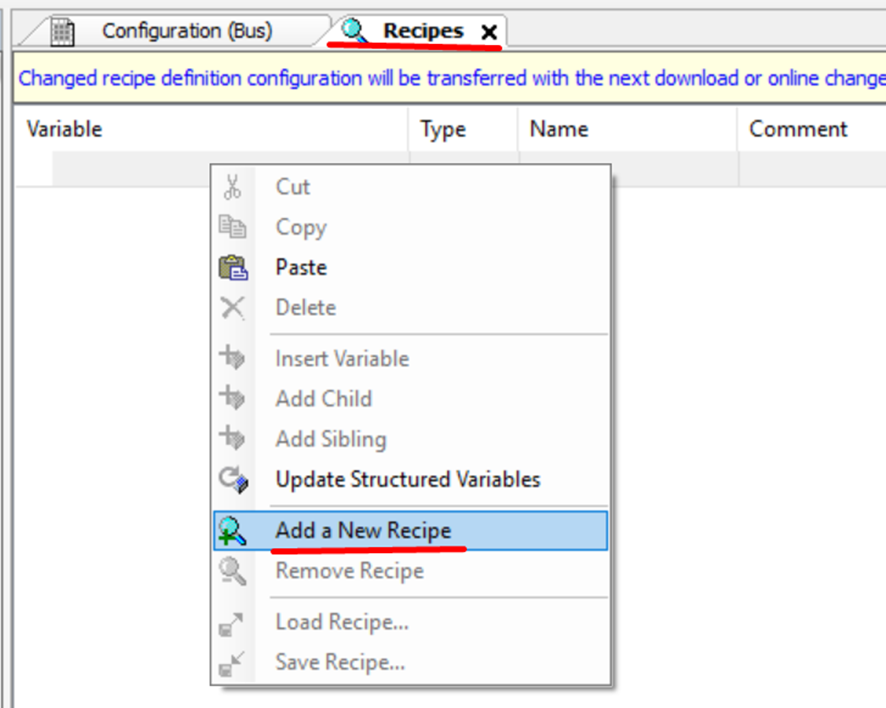

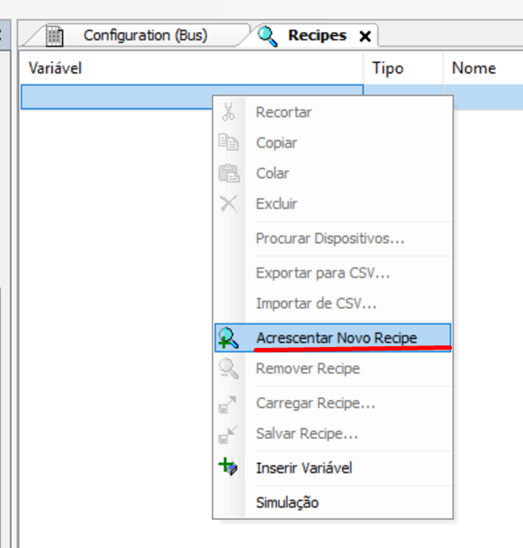

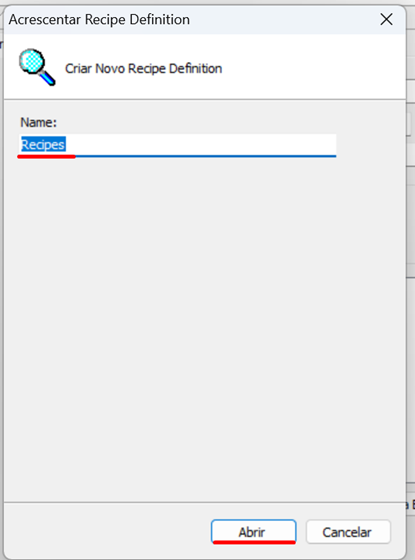

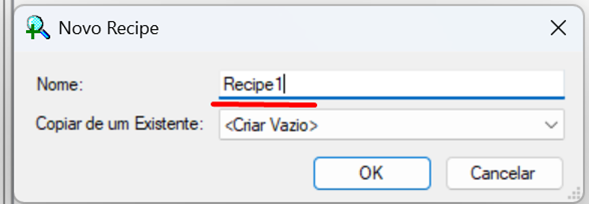

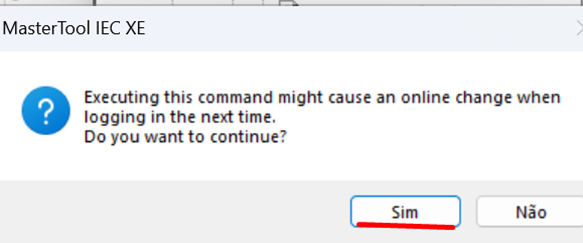

Em Recipes clique com o Direito nas colunas e clique em Acrescentar Novo Recipe

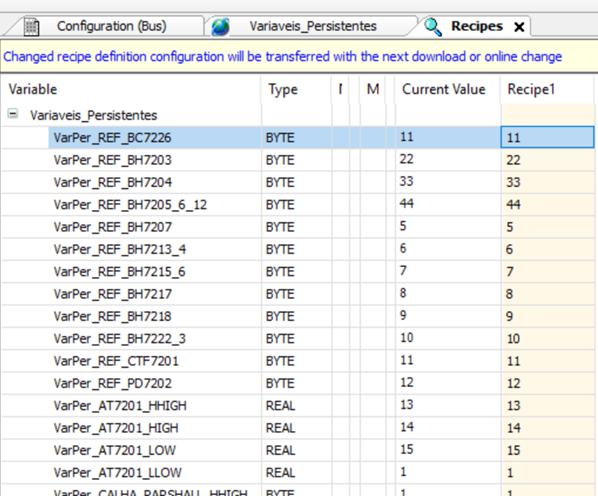

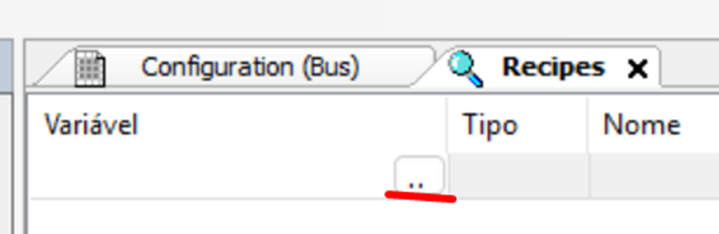

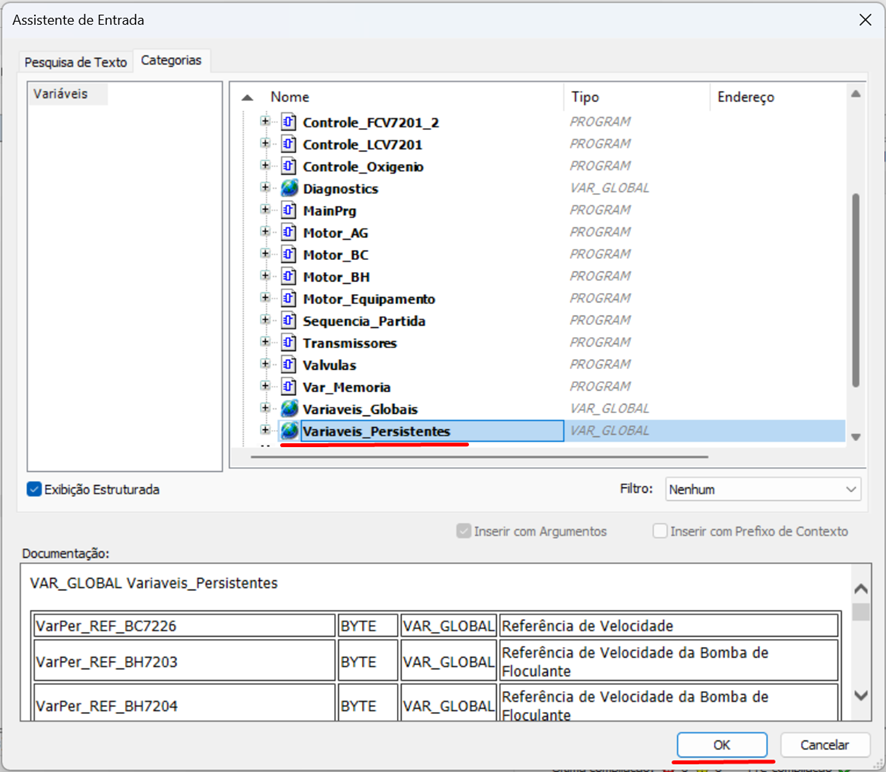

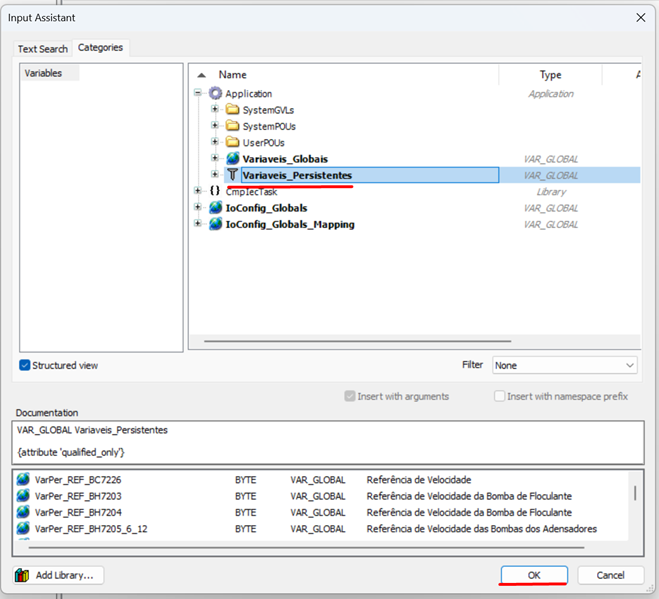

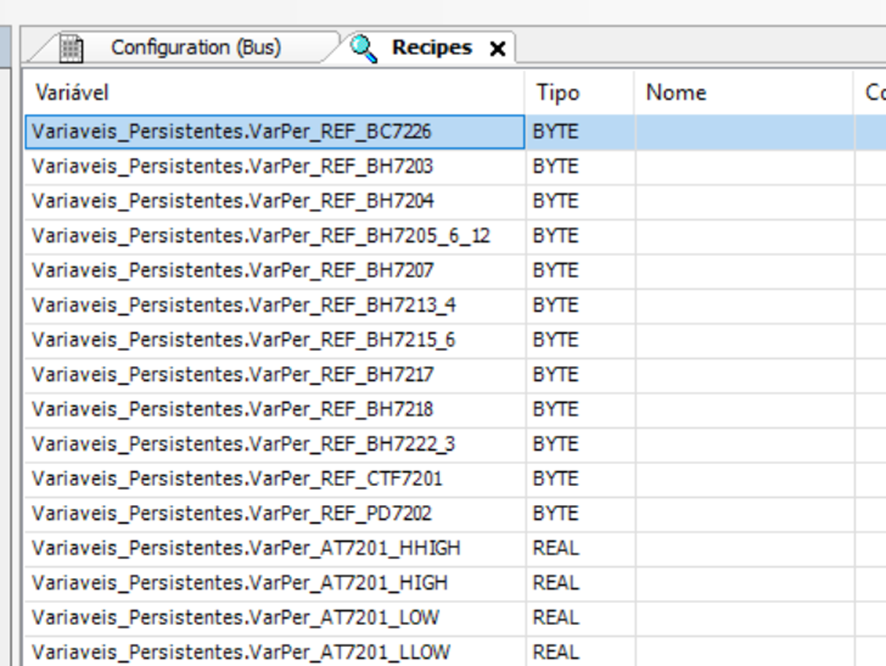

Clicando na coluna Variável, clique nos dois pontos e adicione a lista de que deseja salvar os valores, no nosso exemplo usamos a GVL variáveis persistentes.

Feito isso, adicionamos o recurso de receitas.

2.2 Exportando as variáveis pelo Mastertool

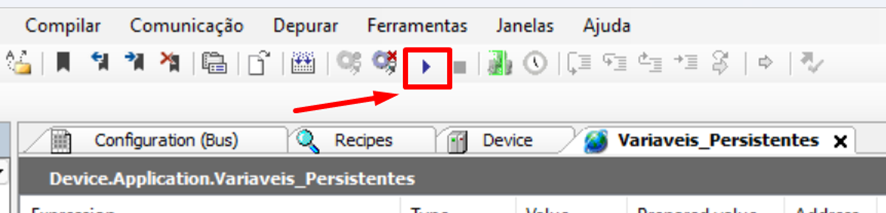

- Após configurar o Recipes, faça um download online no CLP, ficando online no Mastertool.

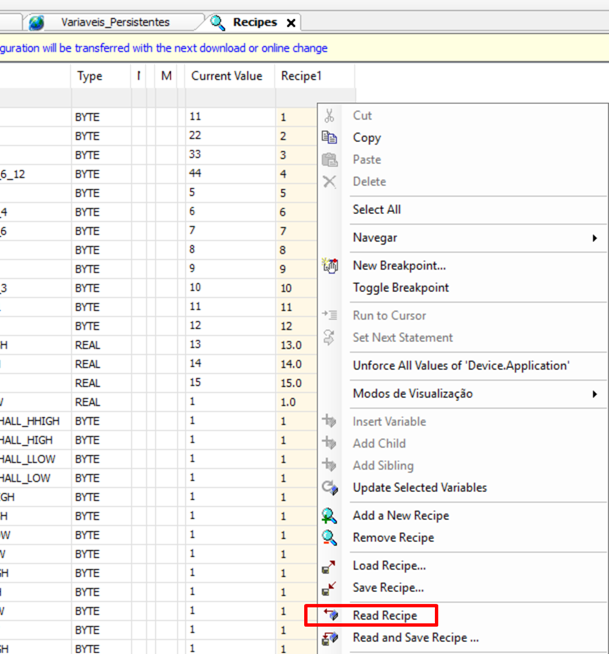

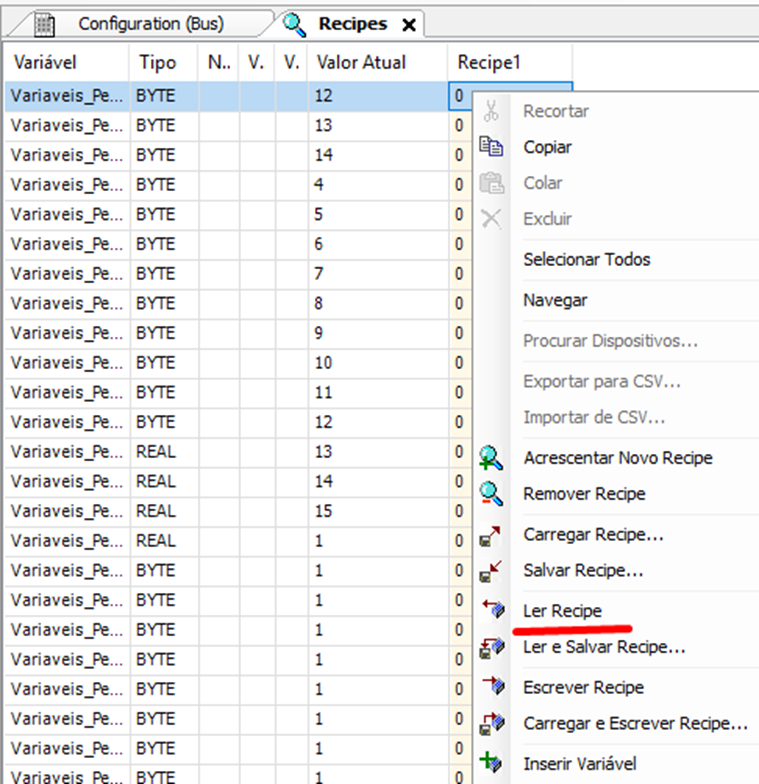

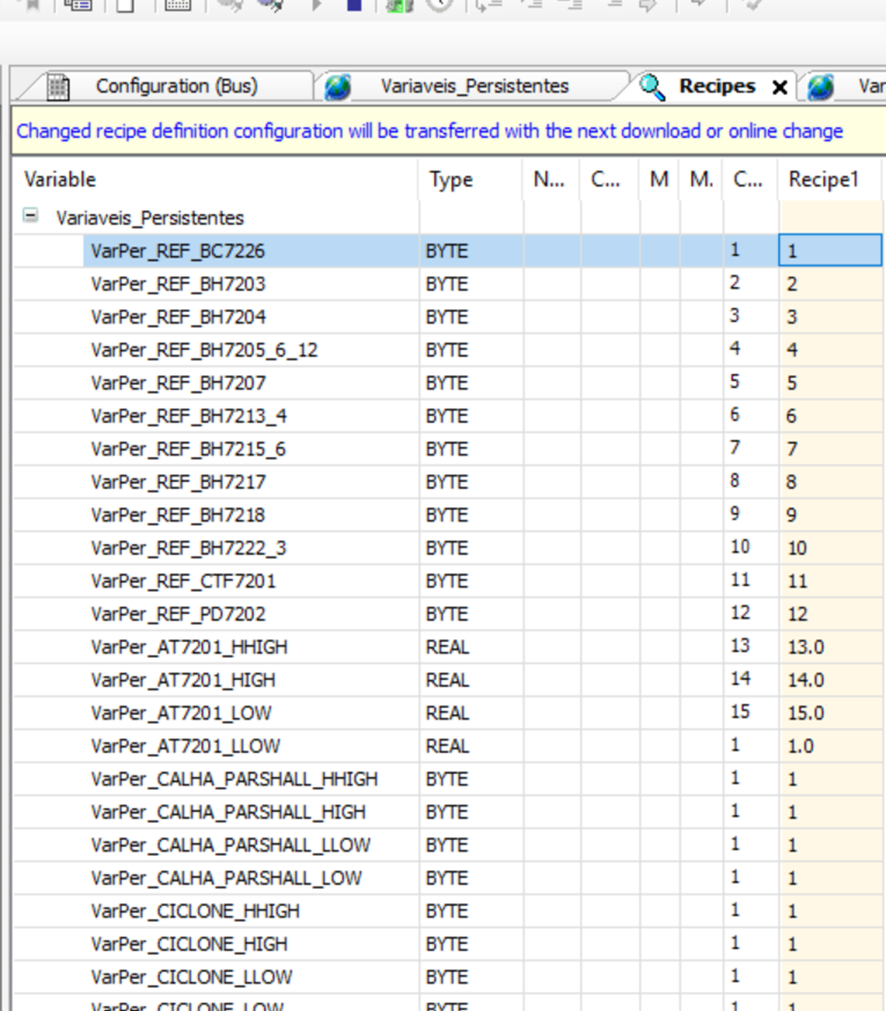

- Dê dois clique em Recipes, clique com o botão direito na coluna Recipe1, e clique em Ler Recipe.

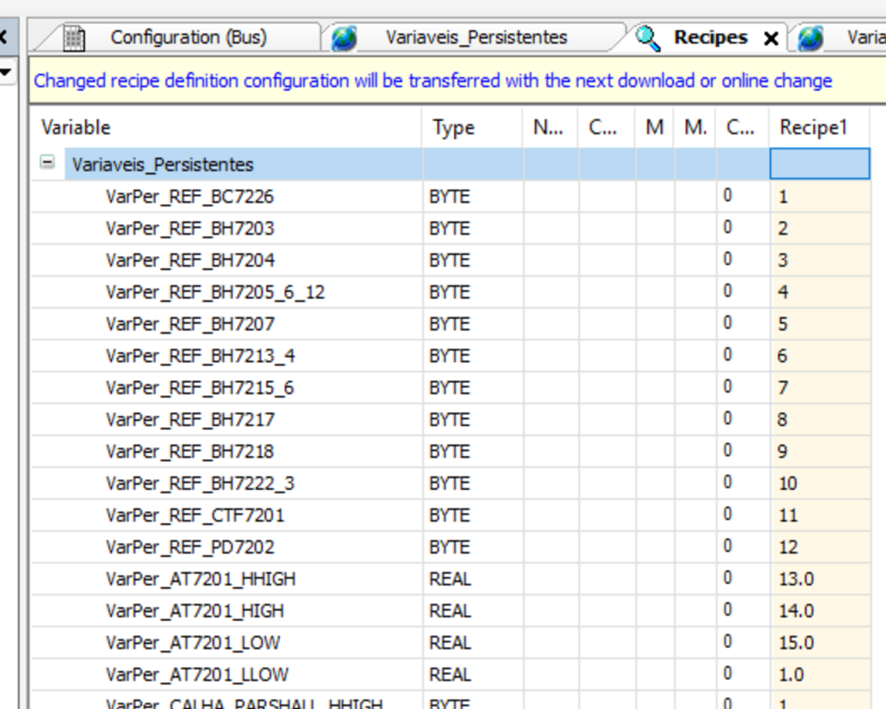

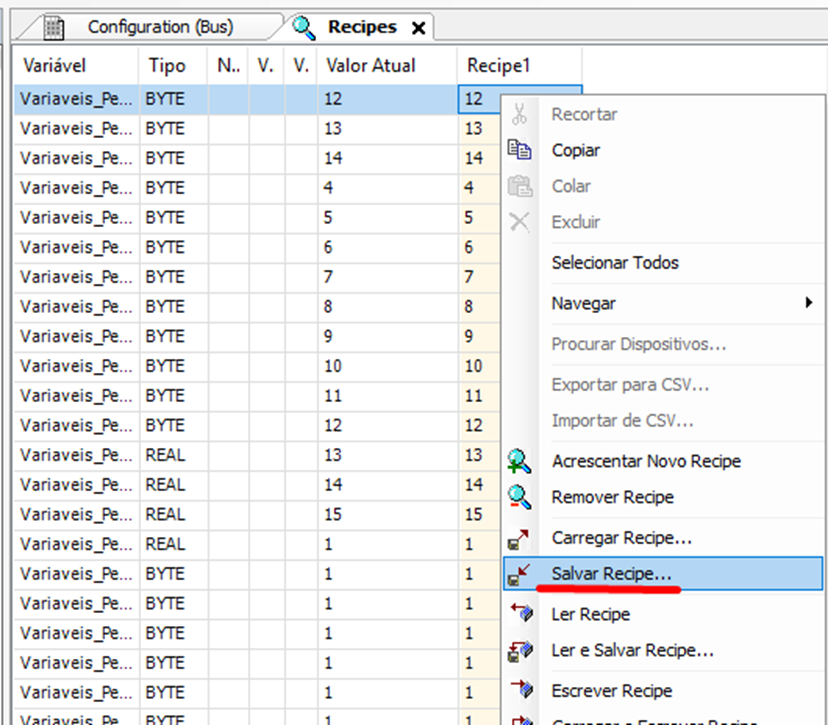

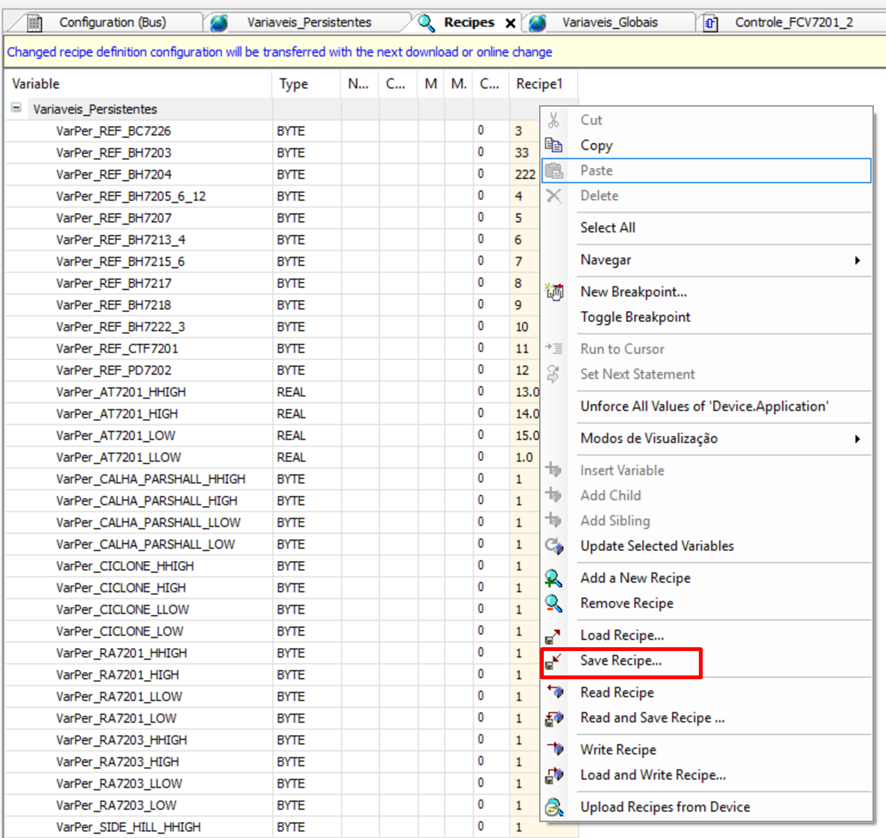

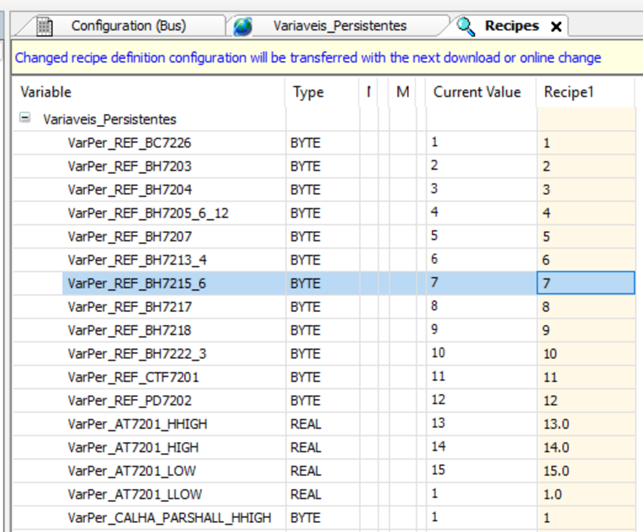

Com os dados salvos na coluna Recipes, vlique com o direito na coluna Recipe1 e clique em Save Recipe.

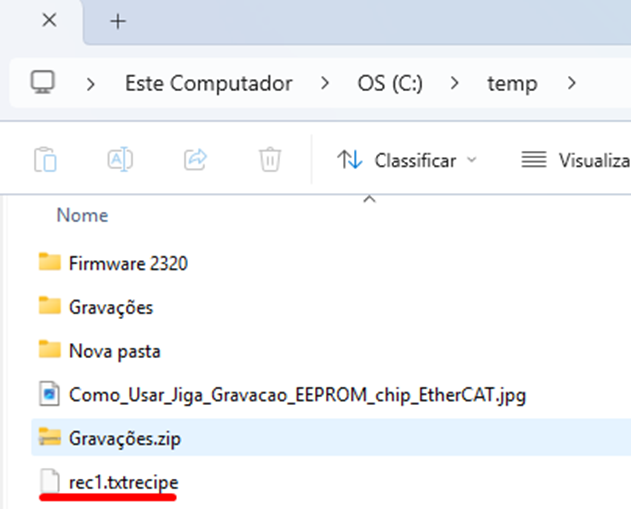

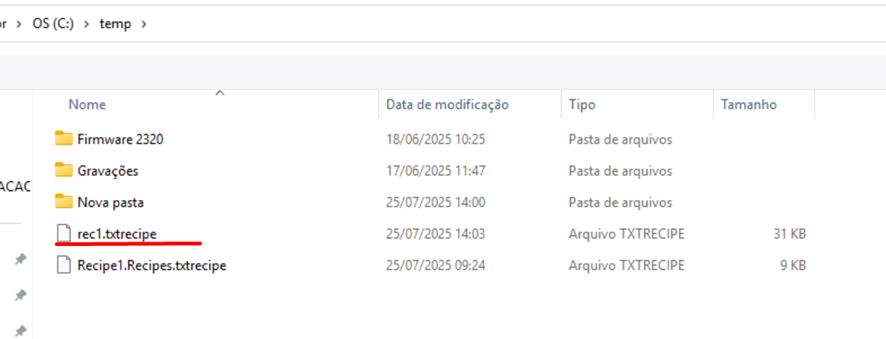

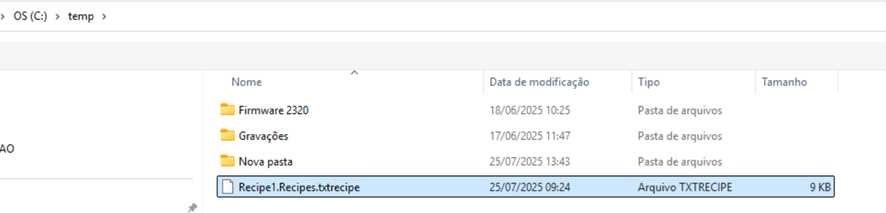

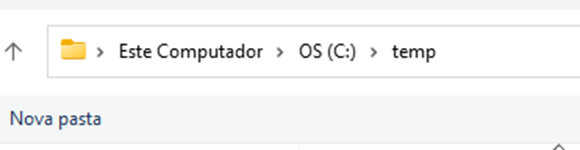

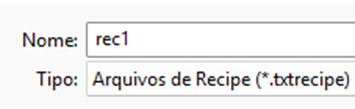

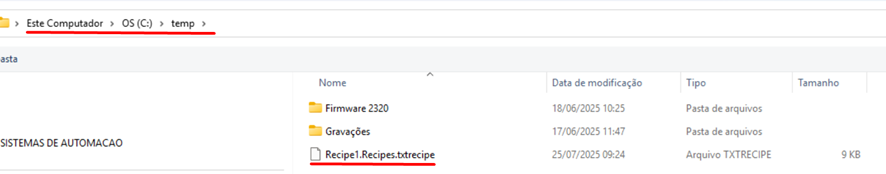

Salve o arquivo em uma pasta em seu computador próximo ao disco C:, com um caminho curto e dê um nome pequeno para o arquivo. No nosso exemplo salvamos o arquivo em C:\temp.

Dessa forma temos o arquivo no computador com os valores das variáveis que queremos e podemos utilizá-lo na versão mais recente do Mastertool.

3. PROJETO NO MASTERTOOL 3.63

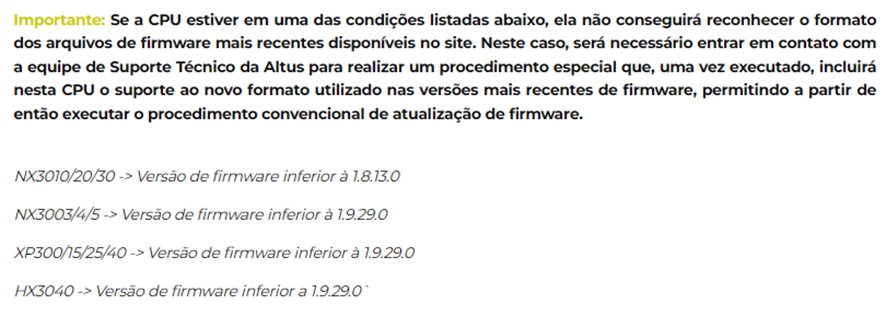

Importante para ir para a versão atual de Mastertool, deve usar o firmware de transição e após o último firmware do site para usar a versão mais atualizada.
Para isso deve seguir o tutorial de atualização de firmware em nosso site:
Série Nexto - Atualizando o firmware das CPUs Nexto e Nexto Xpress – Base de Conhecimento

Atentar sobre a parte do firmware de transição.

Atualizando o firmware para última versão, e com o projeto atualizado para nova versão do Mastertool, vamos seguir para importar os valores das variáveis.

3.1 Adicionando as receitas

- Com o projeto do Mastertool atualizado sem erros, firmware da CPU atualizado para a última versão, e arquivo das variáveis das receitas do projeto antigo no computador, vamos seguir os passos anteriores para adicionar o recurso de receitas no projeto.
Adicionar o Recipe Manager, clique com o direito em Application, Adicionar Objeto, Recipe Manager e deixe as configurações padrões.

Clique com o direito em Recipe Manager, Acrescentar Objeto e Recipe Definition...

Em Recipes clique com o direito nas colunas e clique em Acrescentar novo Recipe

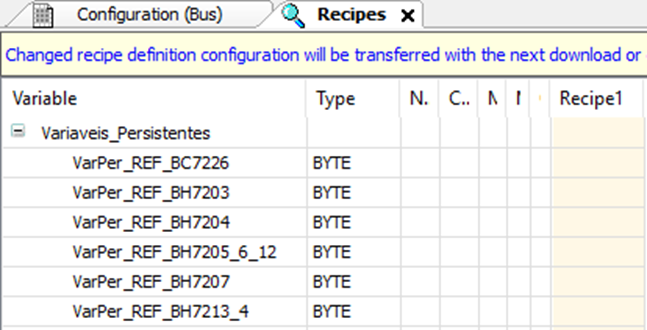

Na coluna Variável, clique nos dois pontos e adicione a lista de Variáveis Persistentes conforme projeto da versão antiga.

- Fazer um download para CPU com o projeto atualizado do Mastertool e manter o CLP em Stop. Estamos mantendo o CLP em Stop para a CPU já inicializar com os valores quando iniciar.

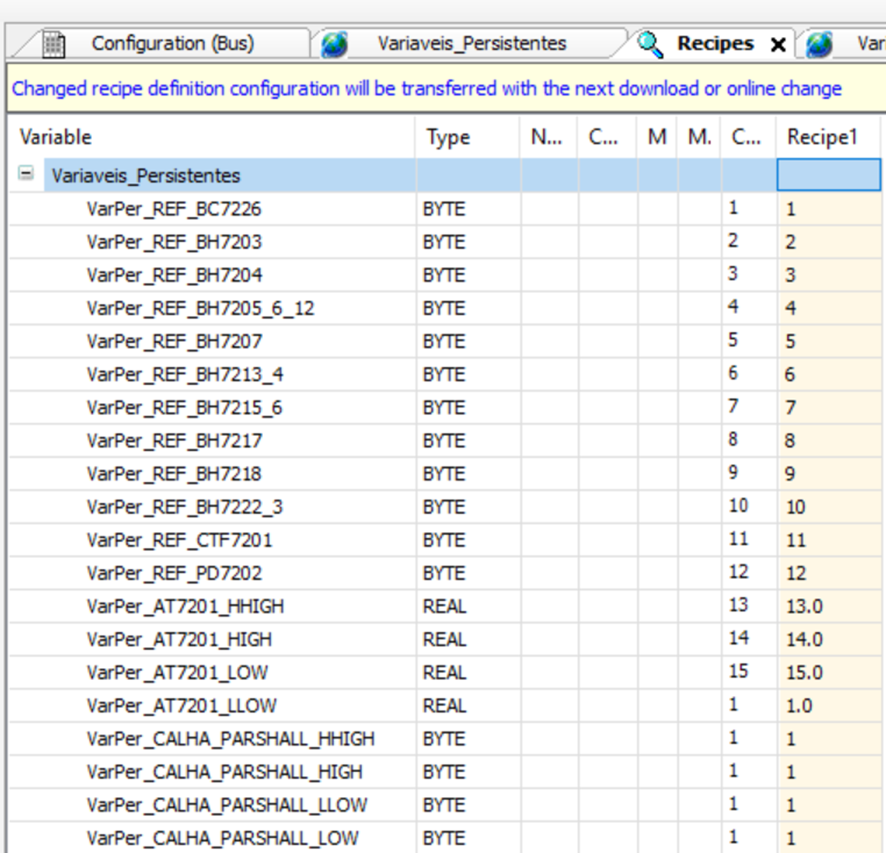

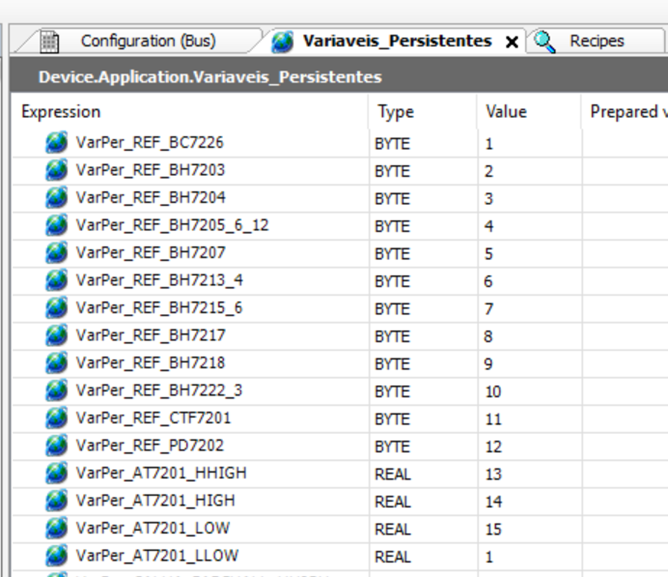

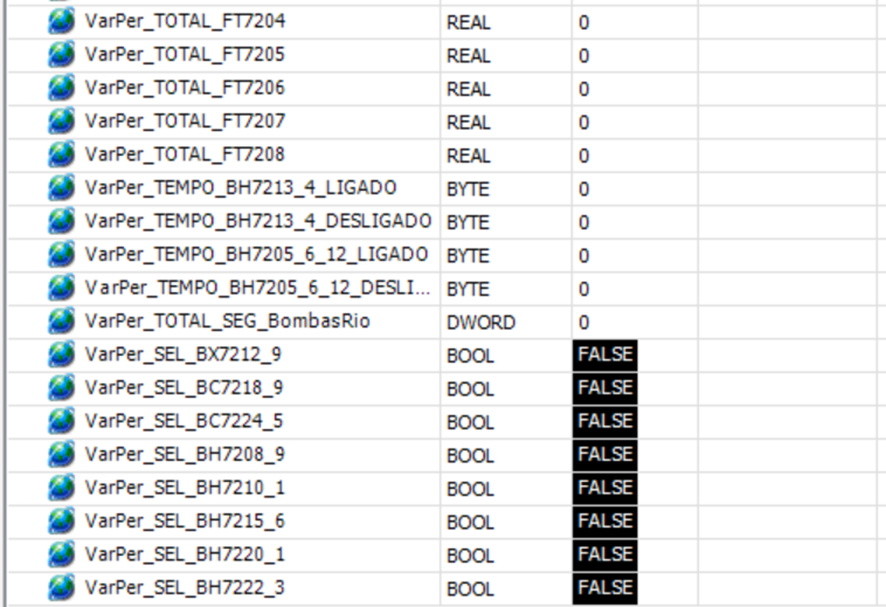

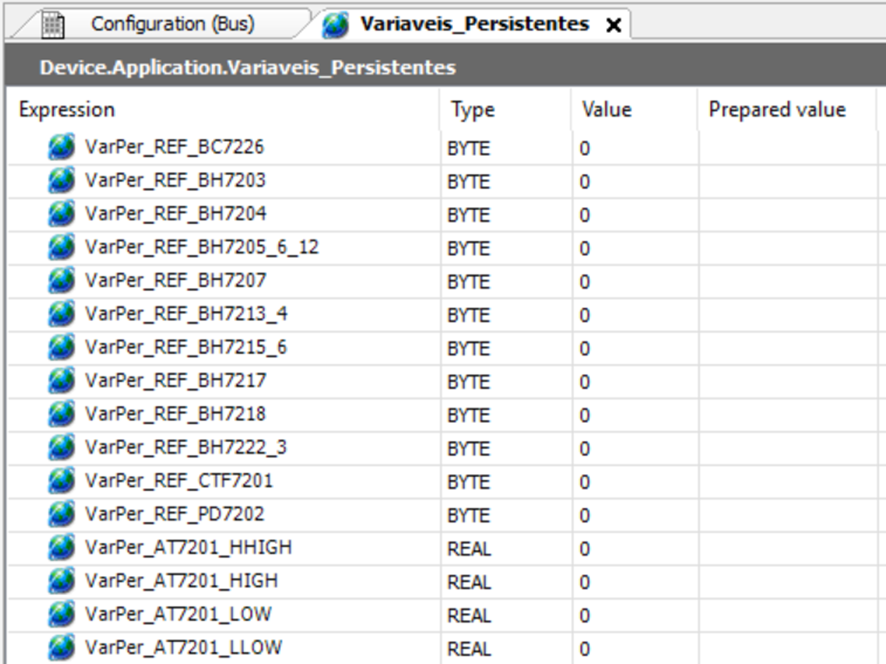

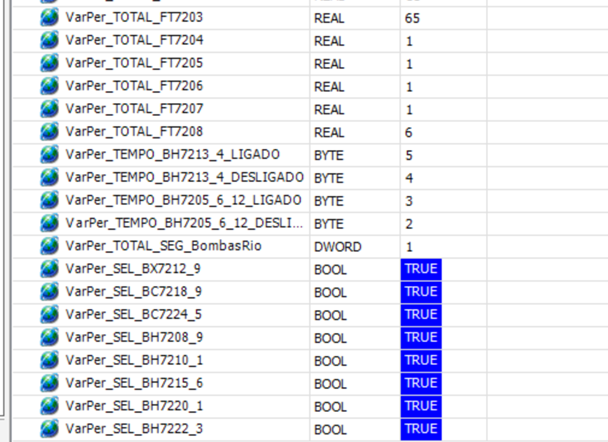

Valores das variáveis persistentes antes de usar receitas:

3.2 Importando as variáveis pelo Mastertool

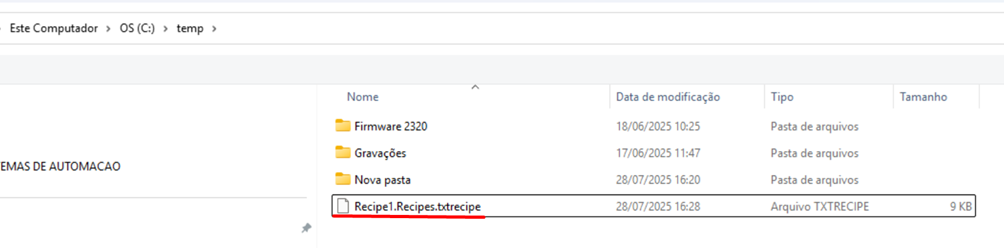

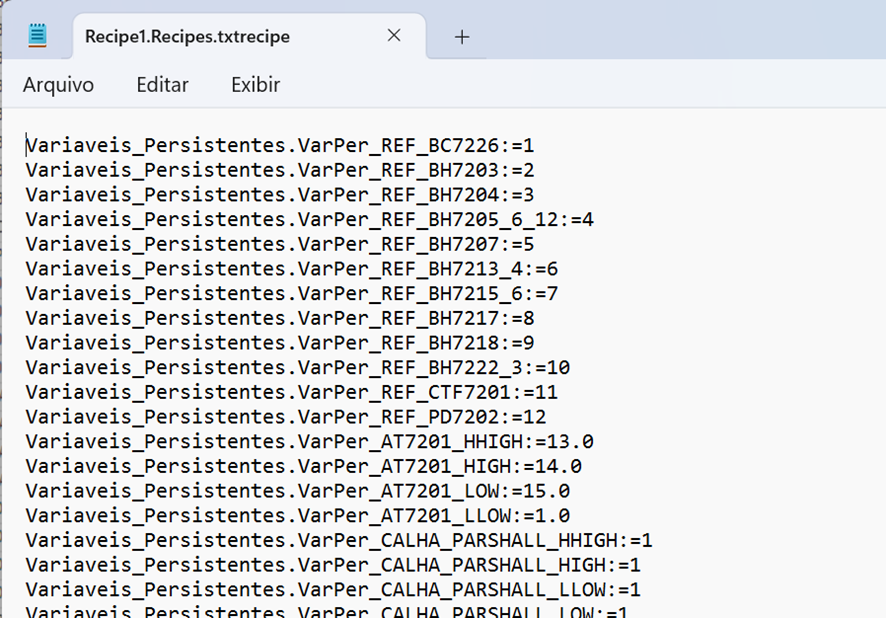

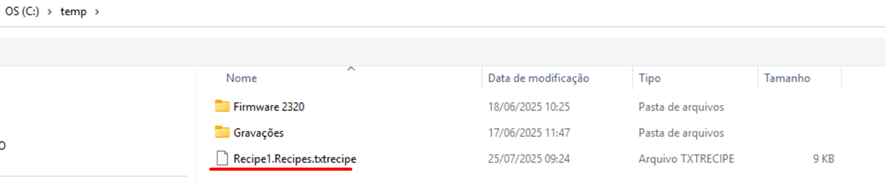

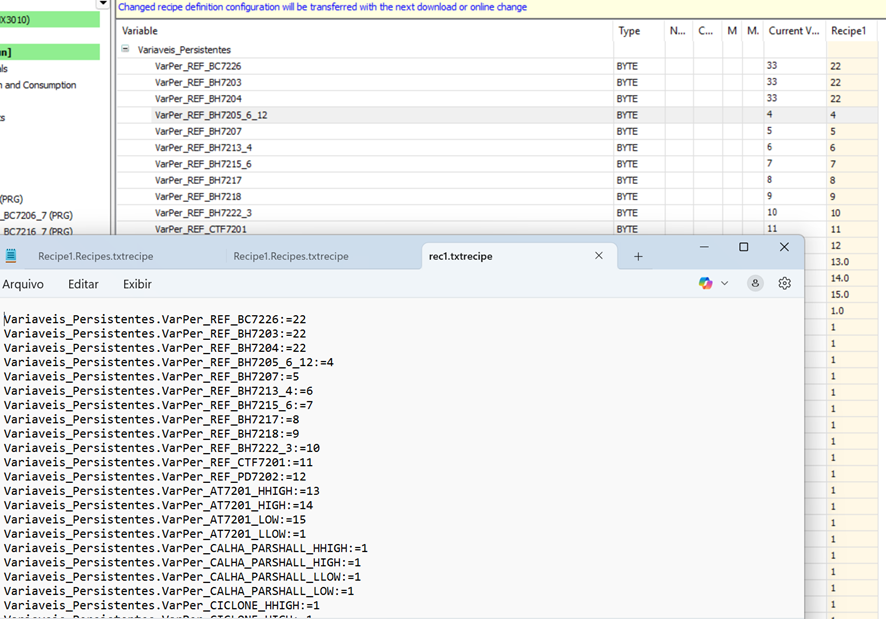

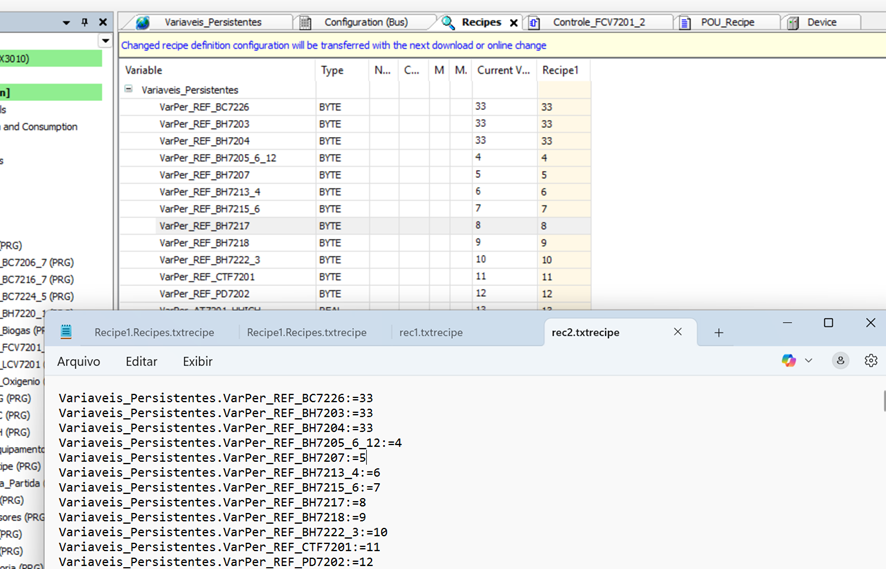

- Antes de carregar o arquivo, é possível selecionar o arquivo das receitas e abrir com o bloco de notas para confirmar se os valores estão no arquivo.

Confirme se os valores estão corretos aos que você importou.

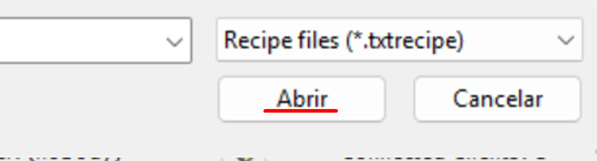

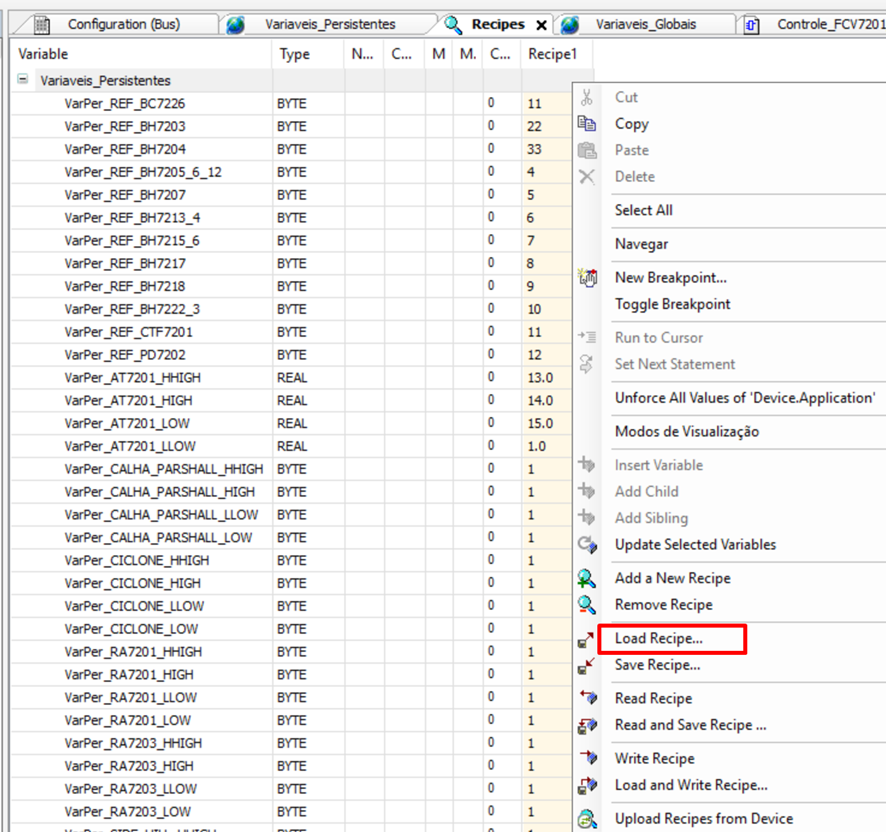

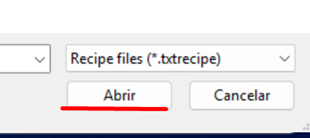

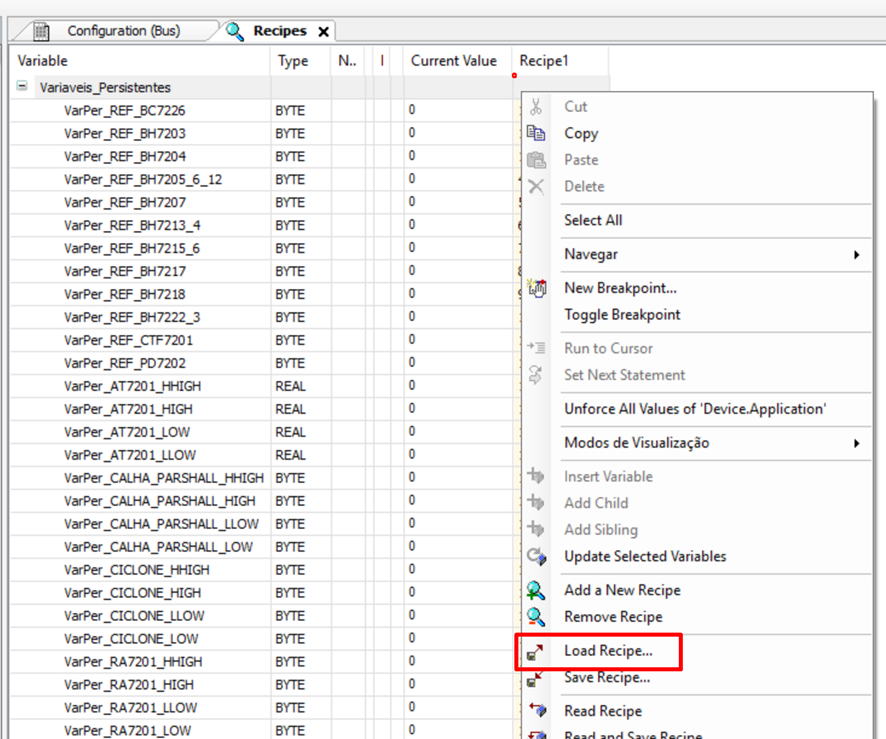

No projeto online em Recipes, clicando com o direito na coluna Recipe1, usar recurso do Mastertool de Load Recipe e buscar o arquivo salvo no computador que geramos na versão antiga com os valores.

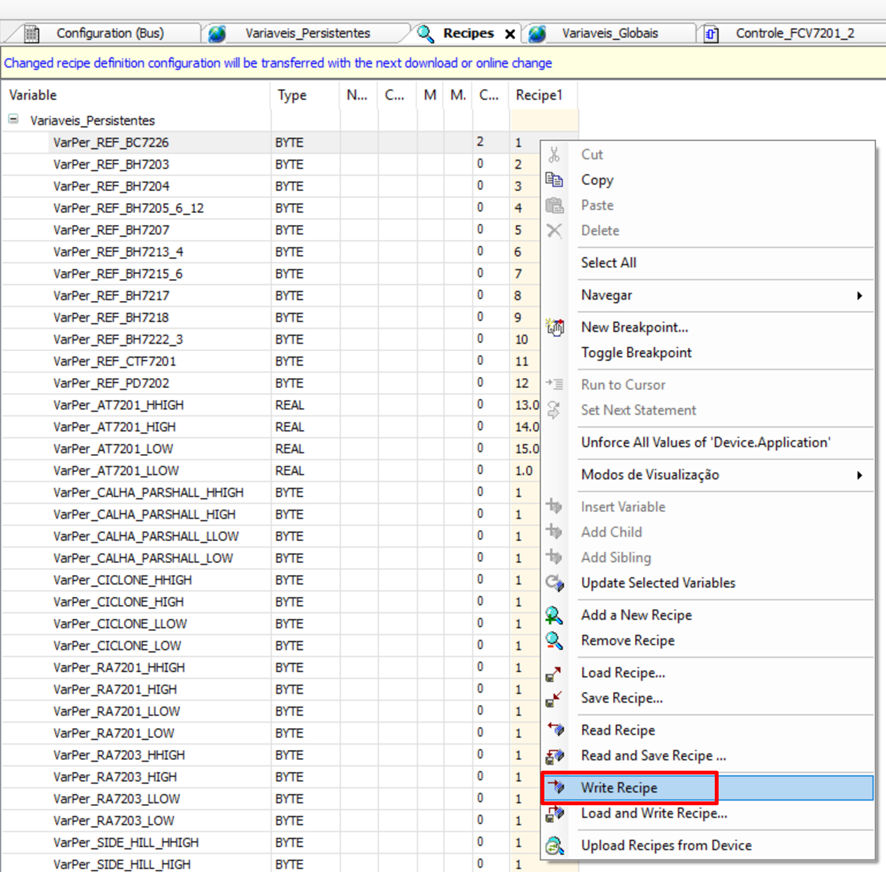

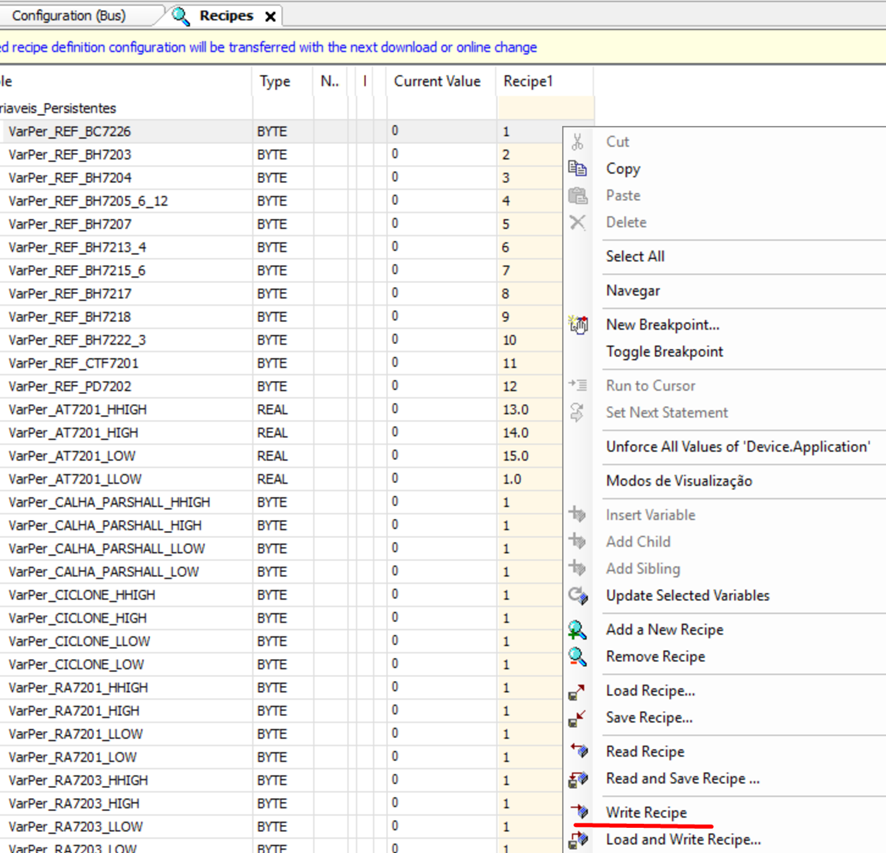

Confirme se os valores do arquivo estão de acordo na coluna Recipe1, e caso estiverem, clique com o botão direito e selecione Write Recipe para enviar os dados para as variáveis do CLP.
