Neste tutorial, você irá aprender a comunicar as tags de um projeto via OPC UA utilizando o Communication Manager.
Componentes do tutorial
Hardware: XP300 - Firmware 1.14.36.7
Software: MasterTool 3.75 (MT8500) e OPC UaExpert
Seções do Tutorial
1. Configurações no MasterTool
2. Configurações no UaExpert
1. Configurações no MasterTool
Com um projeto aberto, devemos fazer um “Gerenciador de Comunicação”, clicando com o botão direito em “Application” na “tela de dispositivos”, conforme imagem abaixo.

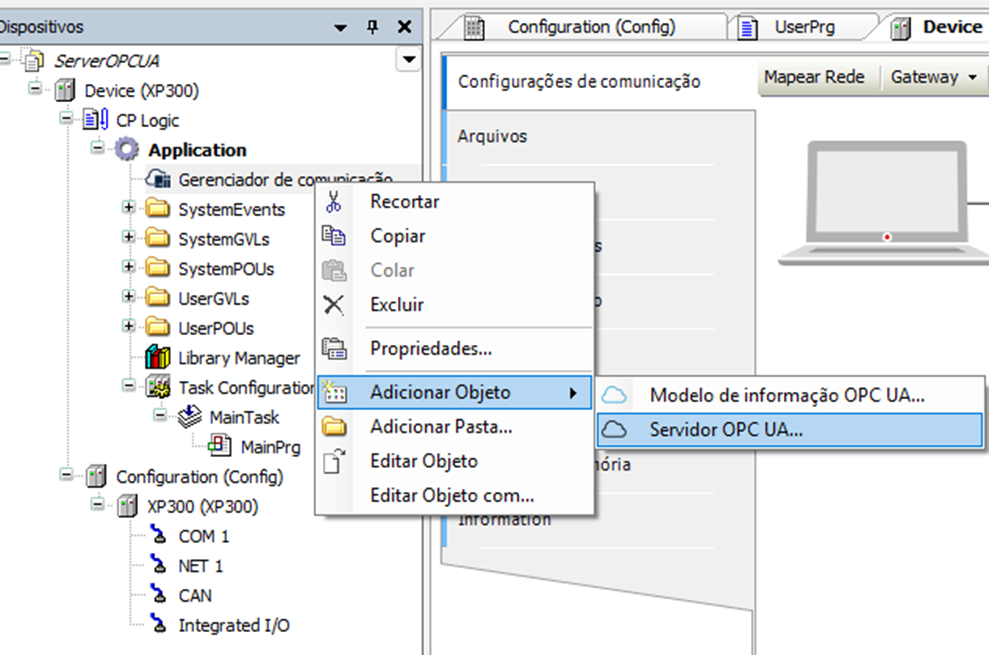

Clicando com o botão direito “Gerenciador de Comunicação”, clicaremos com o botão direito indo em “Adciionar objeto” e clicar em “Servidor OPC UA”.

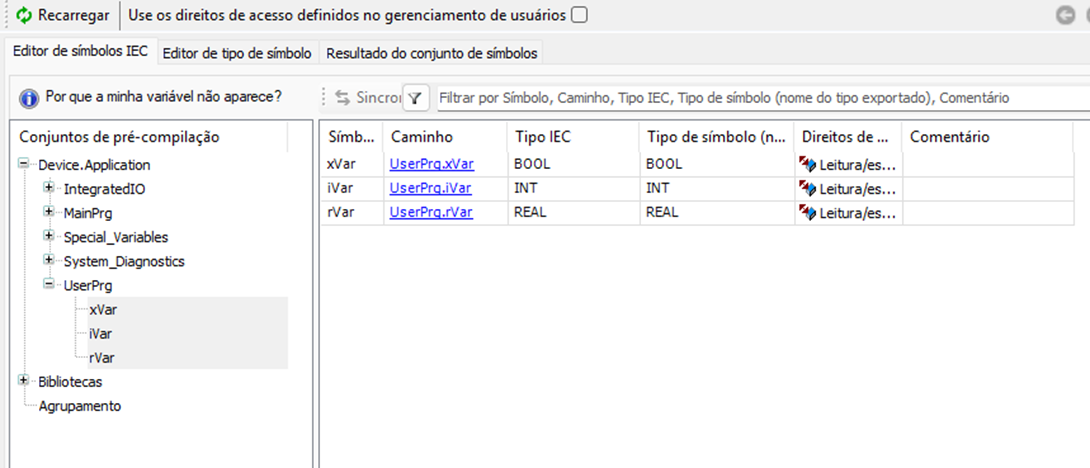

Com isso feito, abriremos o “Conjunto de simbolos” criado, clicaremos em “Recarregar” selecionaremos as variáveis que desejamos colocar na comunicação, selecionando no campo da esquerda e arrastando para o campo da direita.
Após isso, carregaremos o projeto no CLP.
2. Configurações no UaExpert

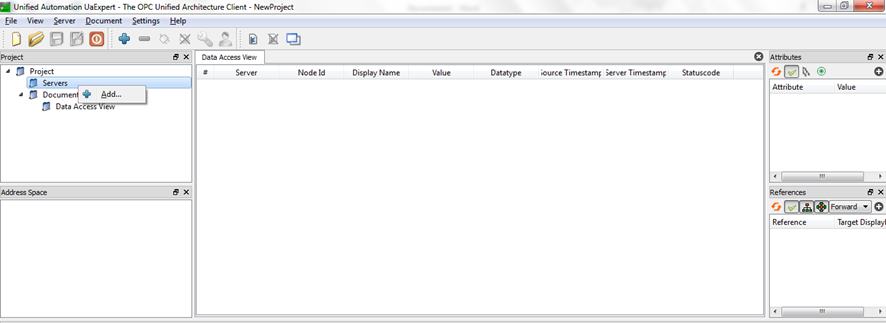

Com o software aberto, clicaremos em “Servers” com o botão direito e selecionaremos a opção “Add...”

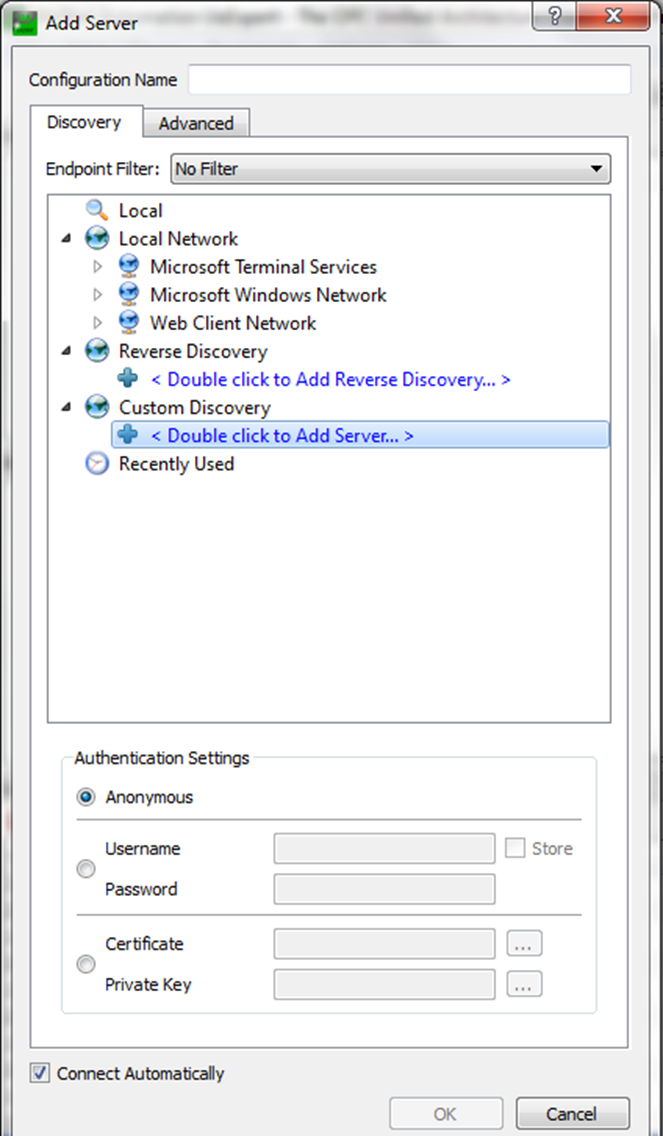

Na janela que abrirá, daremos um duplo-clique na opção abaixo de “Custom Discovery” para adicionarmos um novo servidor OPC UA

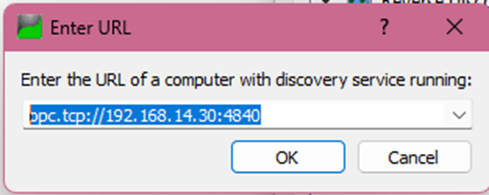

Na próxima janela, iremos inserir o IP do servidor, que é o nosso CLP, colocando no fim 4840.
O Endereço da imagem abaixo é meramente ilustrativo.
Logo, voltaremos a tela anterior e abriremos a opção do servidor que adicionamos, e selecionaremos a segunda opção com “None”, pois é a versão que vem diretamente com IP. Após clicaremos no botão “OK”.

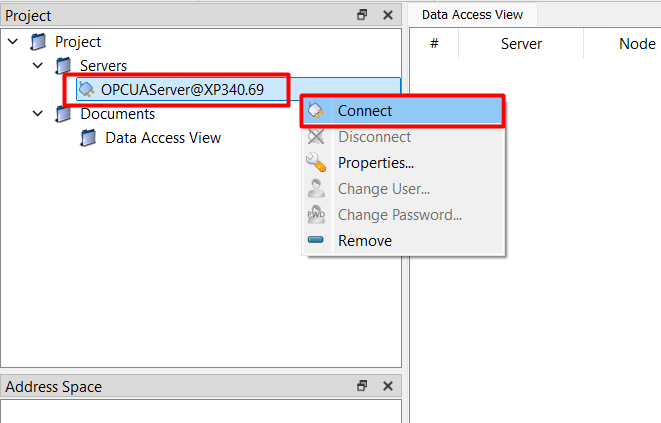

Após isso, clique com o botão direito no Server adicionado, e aperte em Connect

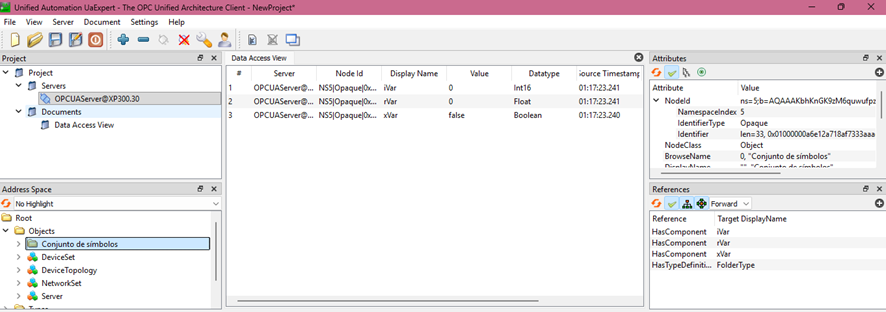

Com isso, veremos a pasta “Conjunto de Simbolos” que aparecerá em “Address Space” onde estarão as Tags do nosso CLP. Podemos carregar arrastando a pasta ou o conteúdo dela para dentro de “Data Acess View”
Com isso, você está capacitado a disponibilizar as suas TAGs do projeto no MasterTool por meio do OPC UA e acessá-las pelo UaExpert.
