Neste tutorial, você irá aprender a comunicar as tags de um projeto via OPC UA utilizando o Symbol Configuration.
Componentes do Tutorial
Hardware: XP325 - Firmware 1.7.0.0
Software: MasterTool 3.11 (MT8500) e OPC UaExpert
Seções do Tutorial
1. CONFIGURAÇÕES NO MASTERTOOL
2. CONFIGURAÇÕES NO UAEXPERT
1. CONFIGURAÇÕES NO MASTERTOOL

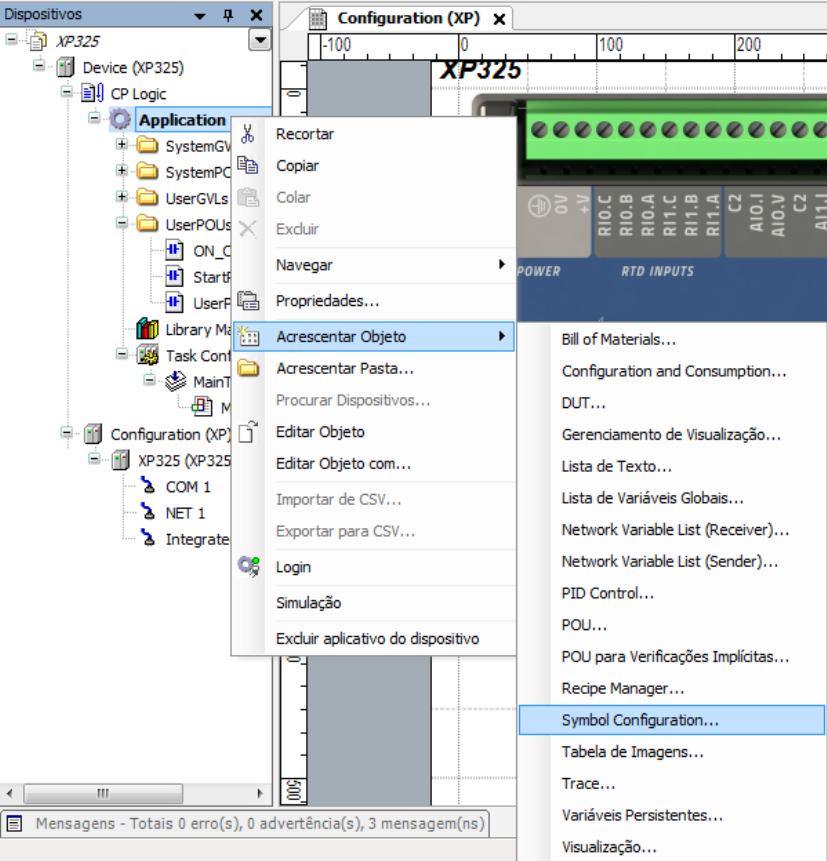

Com um projeto aberto, devemos fazer um “Symbol Configuration”, clicando com o botão direito em “Application” na tela de “dispositivos”, conforme imagem abaixo.

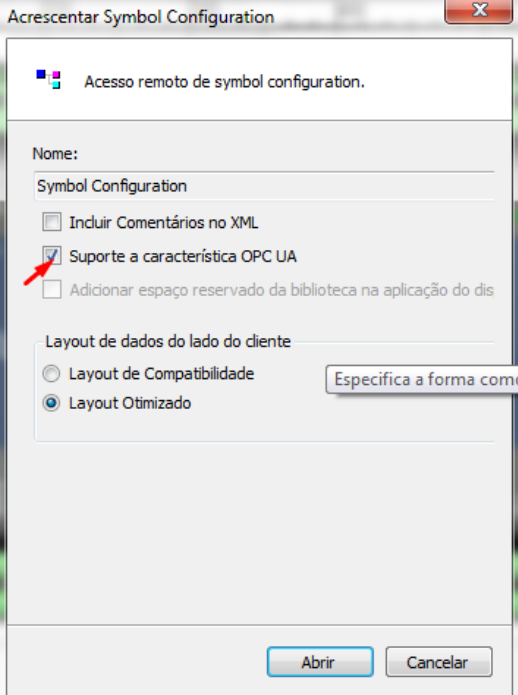

Em seguida, na janela que abrirá, devemos clicar em “Suporte a característica OPC UA”

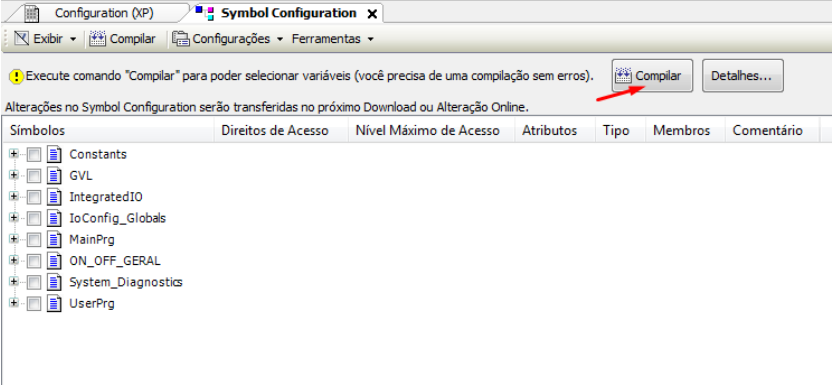

Com o “Symbol Configuration” feito, abrirá uma nova tela, na qual devemos, primeiramente, clicar em “compilar”

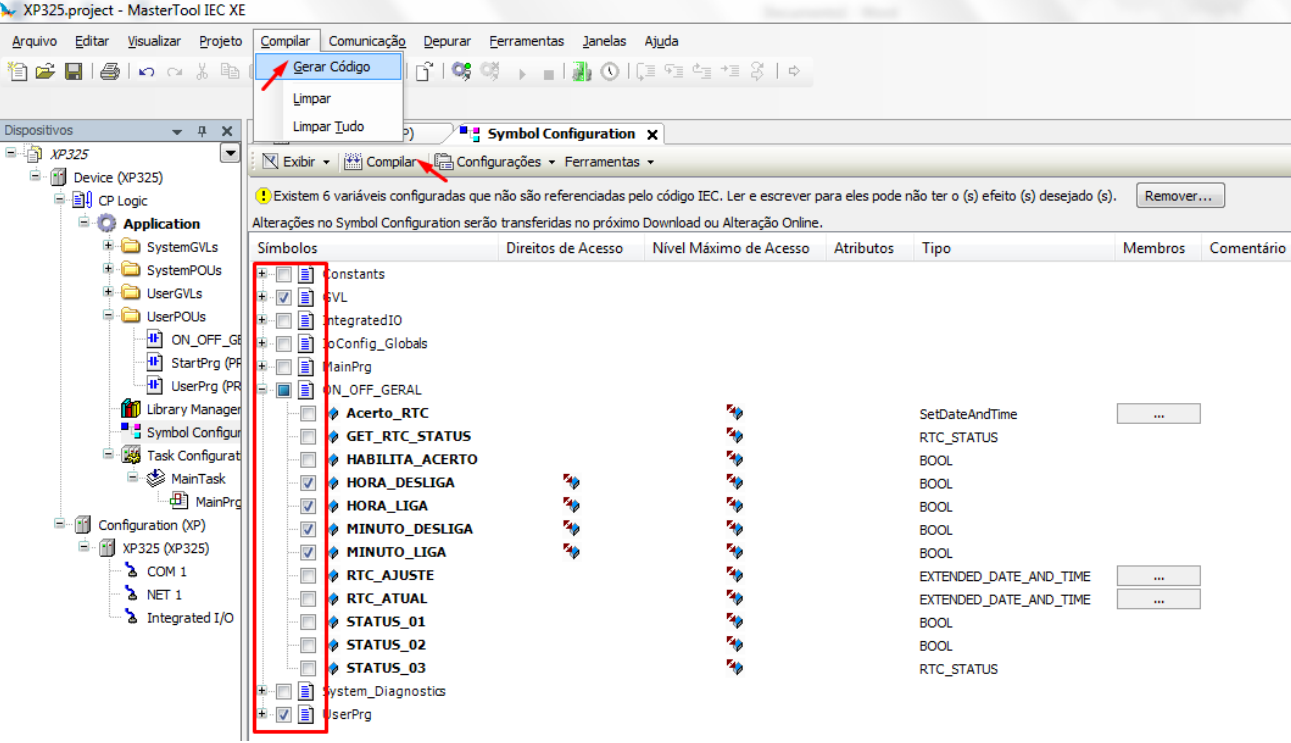

Agora, podemos escolher, na tela, as variáveis que desejamos compartilhar via OPC UA, após devemos clicar no “compilar” do Symbol Configuration, novamente, e após devemos clicar no menu “Compilar” e “Gerar Código”
Pronto isso, vamos salvar nosso projeto e fazer o download para nosso CLP, indo no menu “Comunicação” e clicando em “Login”.
2. CONFIGURAÇÕES NO UAEXPERT

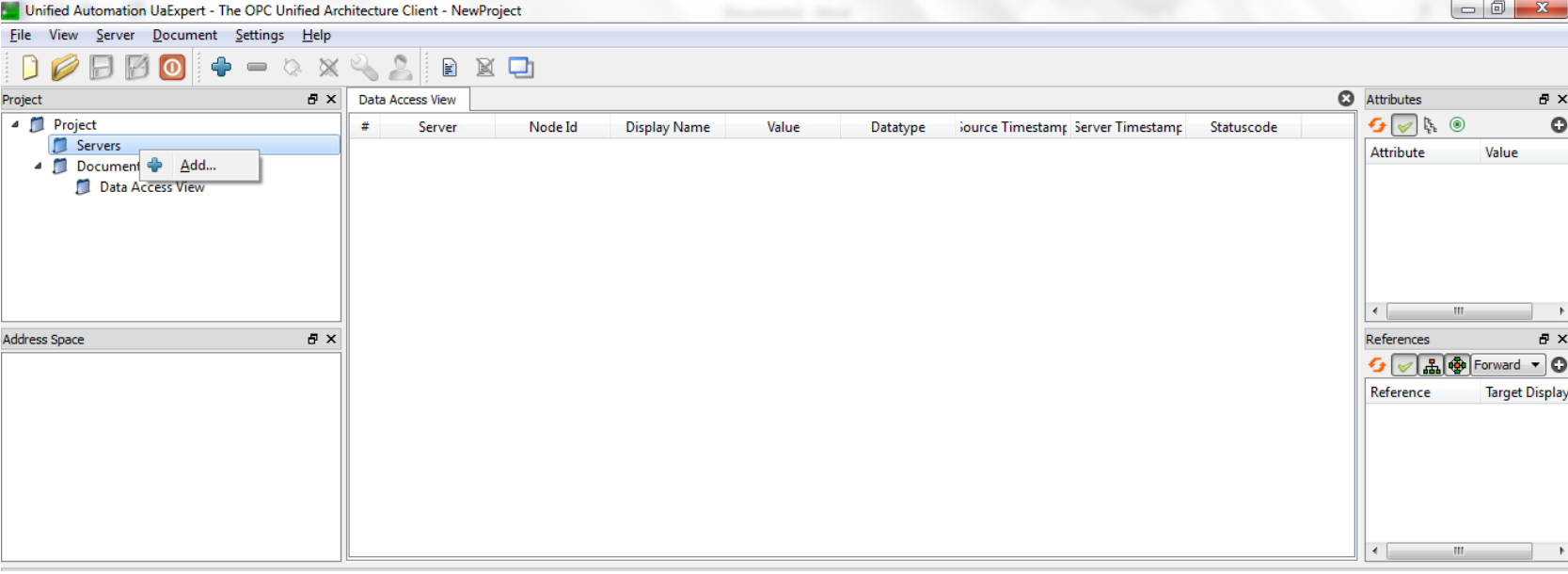

Com o software aberto clicaremos em “Servers” com o botão direito e selecionaremos a opção “Add...”

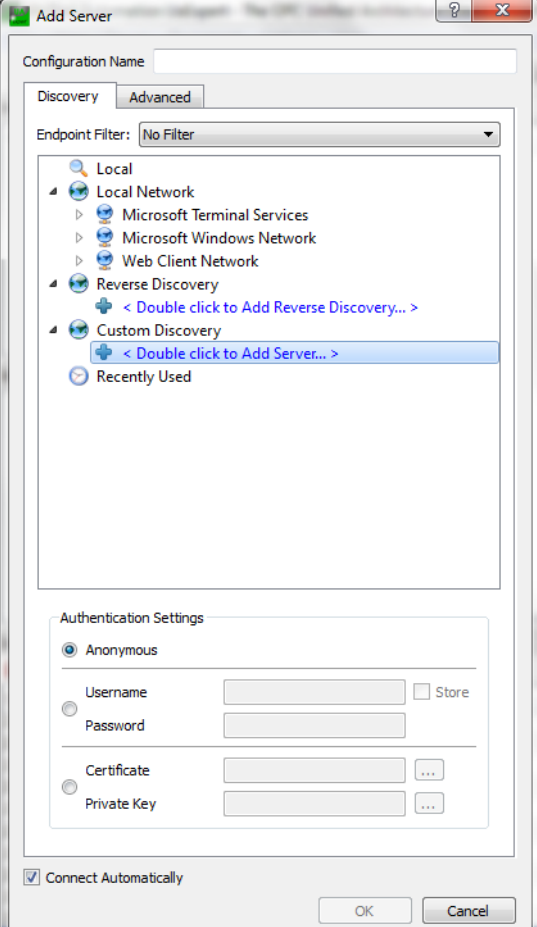

Na janela que abrirá, daremos um duplo-clique na opção abaixo de “Custom Discovery” para adicionarmos um novo servidor OPC UA

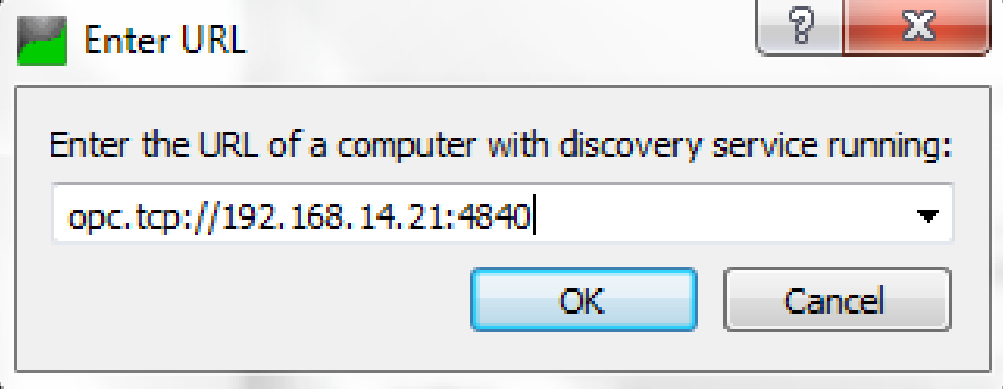

Na próxima janela, iremos inserir o IP do servidor, que é o nosso CLP, colocando no fim ":4840".
O Endereço da imagem abaixo é meramente ilustrativa.

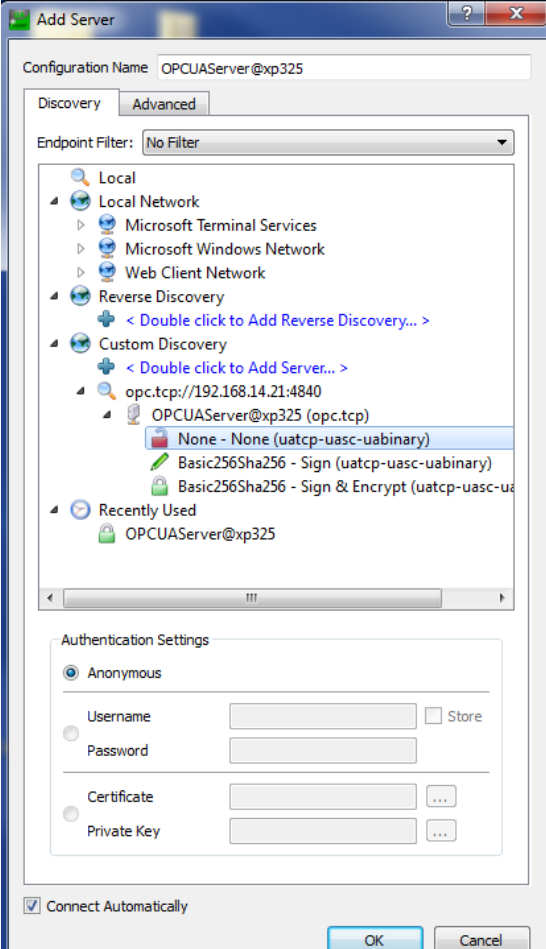

Logo, voltaremos a tela anterior e abriremos a opção do servidor que adicionamos, e selecionaremos a opção “None”, e após clicaremos no botão “OK”.

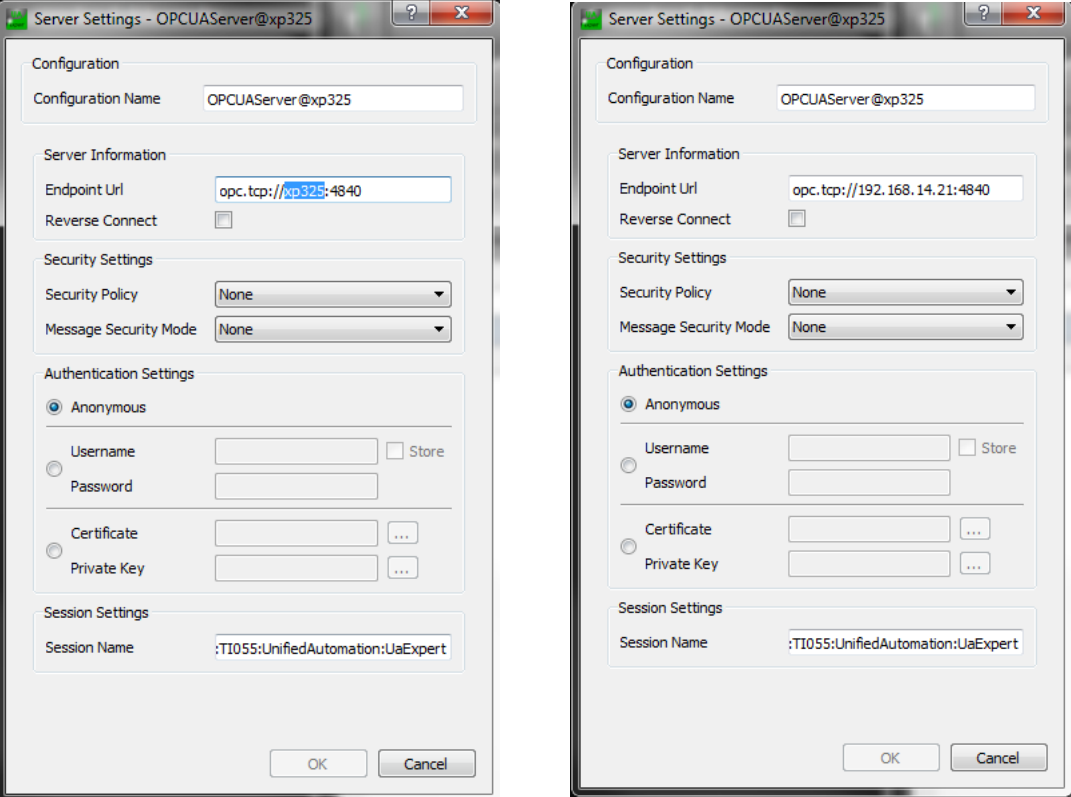

Feito isso, voltaremos a janela principal do UaExpert e clicaremos na opção que criamos com o botão direito, iremos as propriedades dele e apagaremos o que está entre a ”//” o “:4840”, conforme exemplo abaixo. Clicaremos em “OK” e voltaremos a primeira tela
O endereço da imagem abaixo é meramente ilustrativo.

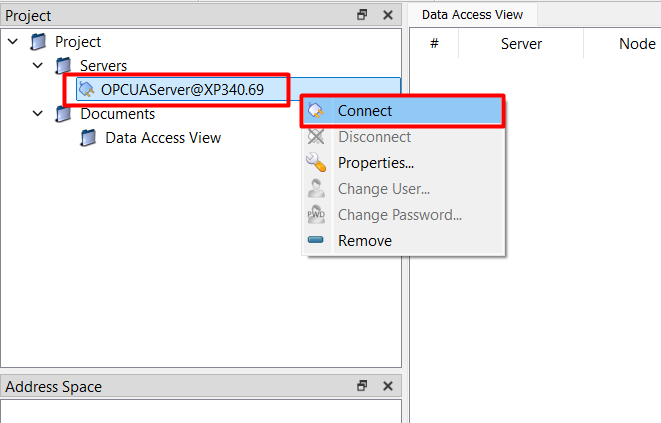

Após isso, clique com o botão direito no Server adicionado, e aperte em Connect

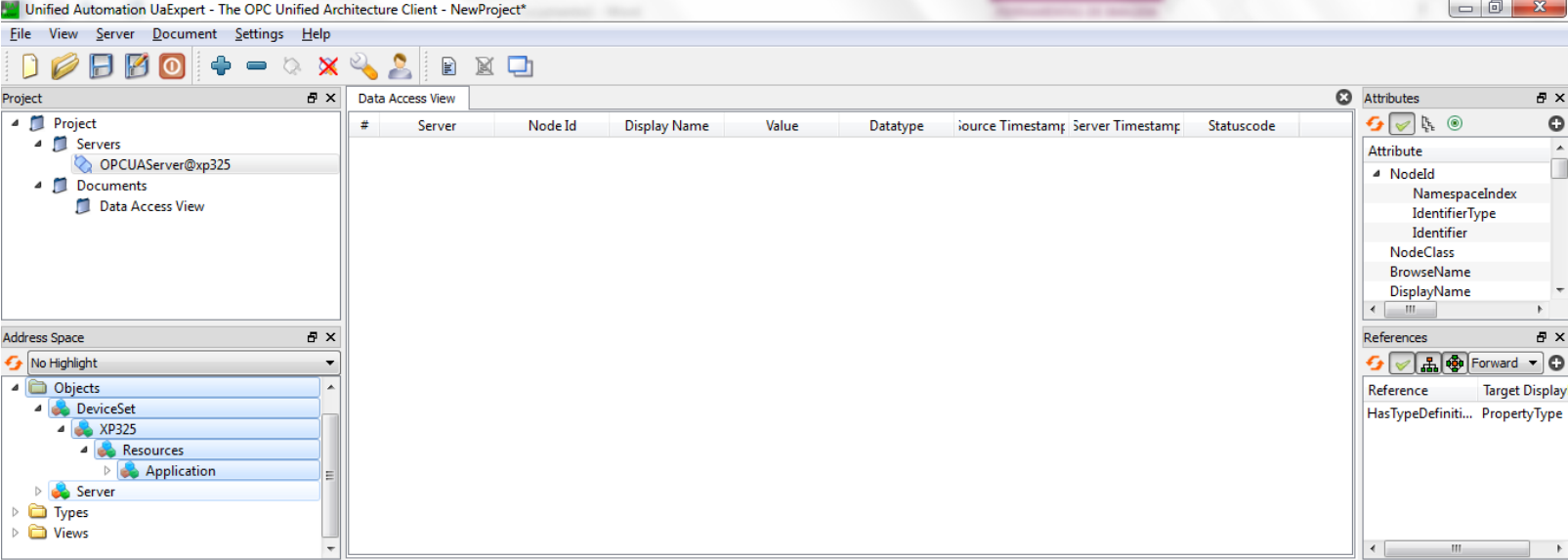

Com isso, veremos que aparecerá opções no “Address Space” onde estarão as Tags do nosso CLP.
Com isso, você está capacitado a disponibilizar as suas TAGs do projeto no MasterTool por meio do OPC UA e acessá-las pelo UaExpert.
