Nesse tutorial iremos aprender a fazer o download de um programa criado no MasterTool IEC XE para o seu CP Nexto (download), assim como o processo contrário (upload).
Para a criação desse tutorial foram utilizados os seguintes itens:
CPU: Nexto NX3030
Rack do Bastidor: NX9000
Fonte de alimentação: NX8000
Cabo de Programação do CP: Cabo de rede
Software de Programação: MasterTool IEC XE

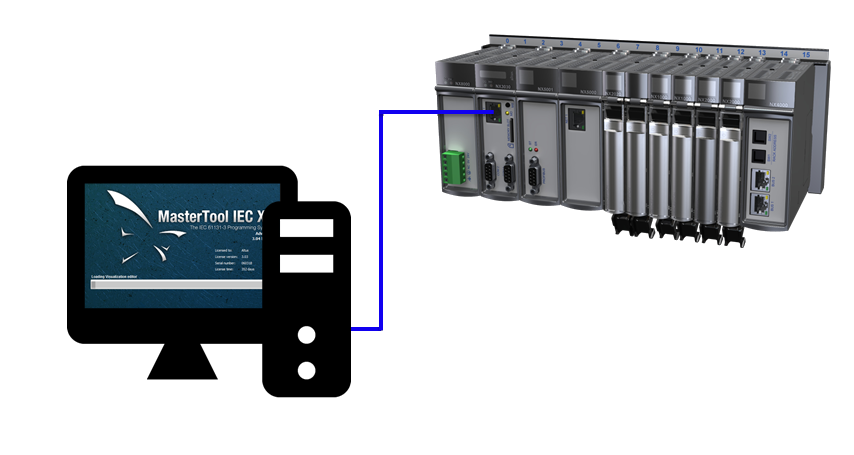

Para realizar a programação do Nexto devemos conectar o CP e o computador diretamente através de um cabo de rede como demonstrado na imagem abaixo:
Antes de realizar o download do seu programa para o CP, verifique se ele está energizado e que o led verde da porta Ethernet NET1 está ligado, indicando que o cabo está conectado corretamente. Também verifique se que o Nexto se encontra na mesma rede em que o computador, por exemplo, se o endereço IP do Nexto for 192.168.22.15 (é possível ver isso no menu de Rede dentro do display da CPU), o IP do computador deve ser 192.168.22.XX, onde XX é um número diferente de 15, pois esse endereço já está sendo utilizado pelo CP.
Para carregar o projeto no Nexto leia o tutorial que explicar como conectá-lo ao computador, cujo link está abaixo:
Durante o procedimento de envio do código para o Nexto, aparecerá uma janela perguntando se o usuário deseja fazer o download do código fonte, caso queira, clique em sim, lembrando que esse procedimento demora alguns minutos para completar.

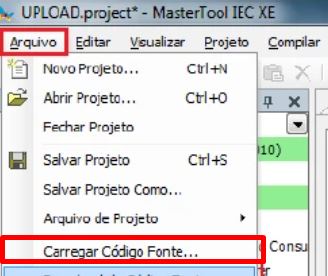

Para fazer o procedimento de Upload de forma correta devemos ter feito o Download do programa e do código fonte seguindo os passos descritos anteriormente, nesse tutorial. Abra o MasterTool sem nenhum projeto e clique em Arquivo->Upload do Código Fonte.

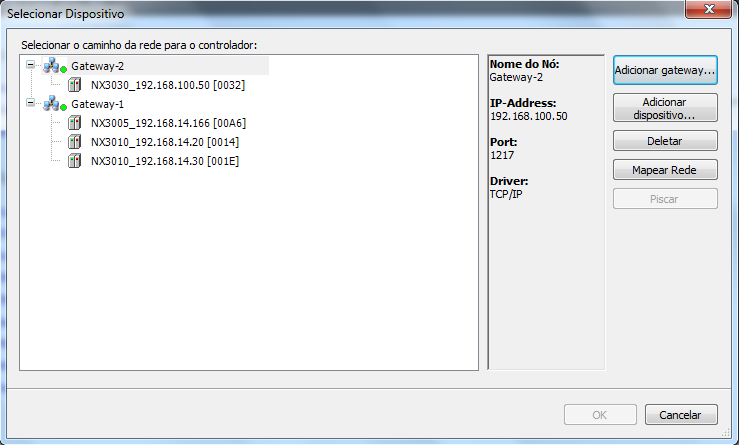

Selecione o CP desejado e clique em OK.

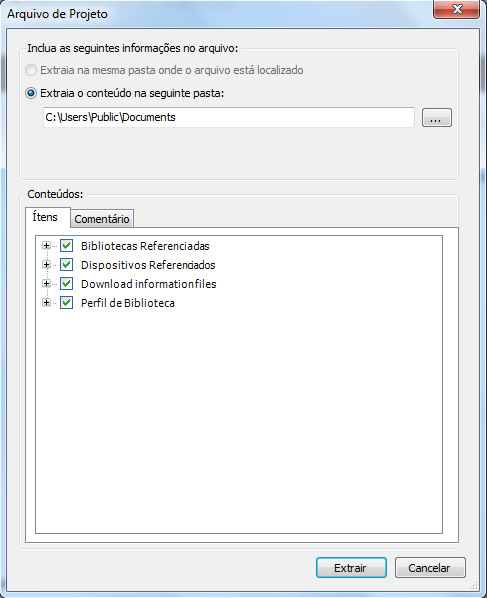

Após completo o processo, outra janela irá abrir. Selecione o diretório para onde você quer que o projeto seja salvo e clique em extrair.
Pronto! Agora você já sabe como fazer download e upload de projetos no MasterTool IEC XE.
Possuímos também uma vídeo aula criada em parceria com o WR Kits ensinando a iniciar um projeto com o CLP Nexto. Você pode acessá-la clicando aqui .
