Série Nexto - Como configurar um controlador Nexto como servidor OPC UA

Nesse tutorial você irá aprender a configurar um CLP da Série Nexto como servidor OPC UA, permitindo comunicar-se com outros dispositivos através desse protocolo de comunicação. Você pode encontrar um tutorial de como configurar um Cliente OPC UA no BluePlant clicando aqui e um tutorial de como configurar a comunicação OPC UA do Nexto com BluePlant clicando aqui.

Caso queira saber mais sobre a importância do OPC UA, aplicações na indústria e ver um exercício prático de comunicação entre o CLP Nexto e o SCADA BluePlant, assista ao nosso Webinar:

Componentes

Software: Mastertool IEC XE 3.11 ou superior

CLP: XP3xx e NX30xx

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

   2.1. Configurando Nexto como servidor OPC UA

   2.2. Criptografia (opcional)

________________________________________________________________________________________________________

1. ARQUITETURA

Na arquitetura deste tutorial, conectou-se a porta NET1 da NX3003 na porta Ethernet do computador através do cabo NX9202.

2. DESENVOLVIMENTO

Neste tutorial serão mostrados os passos para realizar a configuração de um CLP da Série Nexto como servidor OPC UA.

Vale ressaltar a importância de ter em mãos o Manual da Série Nexto permitindo a consulta nas etapas da aplicação. Esse documento irá lhe orientar sobre as características técnicas, instalação mecânica e elétrica, programação, configurações e futuras manutenções.

2.1 Configurando Nexto como servidor OPC UA

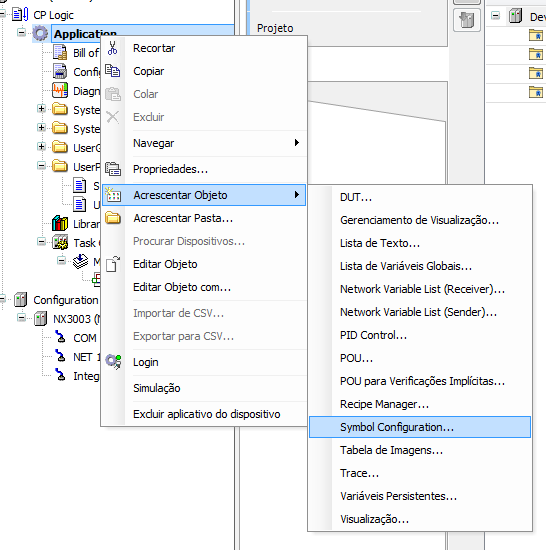

O primeiro passo é desenvolver a aplicação para o controlador normalmente, a configuração do OPC UA é a última etapa do desenvolvimento. Clique com o botão direito do mouse em "Application" na árvore do projeto e selecione "Symbol Configuration" dentro de "Acrescentar Objeto".

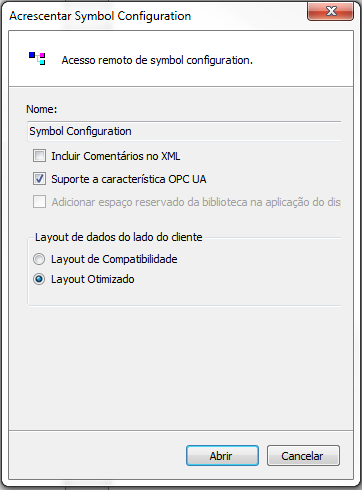

Marque a caixa "Suporte a característica OPC UA" e clique em abrir.

Você terá que compilar a aplicação sem erros para permitir editar a tela que abrirá. Clique no botão "Compilar" na parte superior da tela. Após efetuada a compilação você deverá selecionar as variáveis a serem utilizadas no OPC UA, tanto para leitura como para escrita. Nesse exemplo iremos passar a variável CONT1 do UserPrg para o cliente OPC.

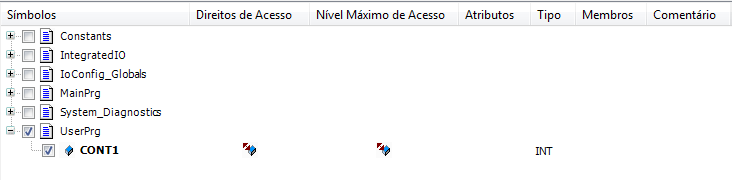

Na coluna de Direitos de Acesso, você deve configurar se você deseja que as variáveis sejam leitura, escrita ou ambos, clicando no símbolo.

2.2 Criptografia (opcional)

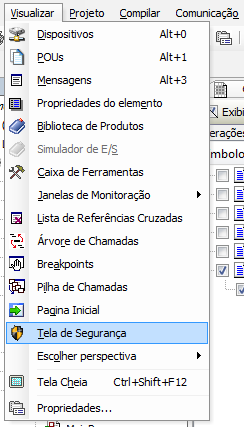

Agora você pode gerar o certificado de criptografia para a comunicação. Para isso, clique em "Visualizar" no menu superior e clique em "Tela de Segurança". Essa etapa é opcional, porém altamente indicada para proteger a sua rede contra ataques.

OBS: Você deve possuir um link de comunicação com o CLP. Não é necessário fazer Login, porém é obrigatório que o mesmo esteja ativo no menu Device.

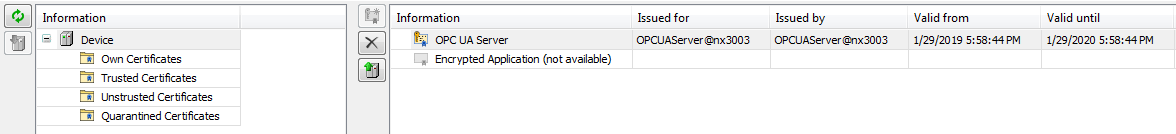

Na tela de segurança clique em  para carregar o CLP e depois em  e depois em OK para gerar o certificado. Essa ação pode levar alguns minutos. A geração e escrita do certificado no CLP termina quando o símbolo  sumir do lado de OPA UA Server. Quando a escrita terminar, reinicie o CLP.

Com isso sua configuração do Servidor OPC UA está completa. O próximo passo é realizar a conexão com o cliente desejado. Durante a conexão é possível que o certificado do cliente caia nos Certificados em Quarentena, para resolver isso basta clicar em "Quarantined Certificates e arrastar o certificado do Cliente para Trusted Cartificates".
