Série Nexto - Como realizar a comunicação via porta serial RS-485 do GM7702 com o XP340

Este tutorial demonstrará como desenvolver uma comunicação RS-485 entre um CLP da série Nexto com Transmissor de Peso.

Componentes

Software: MasterTool IEC XE 3.30; FvDesigner 5.97

CLP: XP340

Transmissor de Peso: GM7702

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

   2.1. Configuração do MasterTool e do FvDesigner com o XP340

   2.2. Configuração dos parâmetros de comunicação

3. RESULTADOS

4. VÍDEO

1. ARQUITETURA

Na arquitetura deste tutorial, conectou-se através de um cabo, as portas seriais RS-485 do XP340 e do GM7702. Também foram conectadas através de um cabo de rede, as portas Ethernet do XP340 e do computador. O computador o qual será utilizado, deve ter instalado o software MasterTool e o FvDesigner. O XP340 e o computador devem estar com os endereços de IPs na mesma faixa da rede Ethernet.

Para a conexão da célula de carga com o GM7702 foi utilizado a CT da série, a qual está disponível para download aqui.

2. DESENVOLVIMENTO

Neste tutorial serão mostrados os passos para realizar a comunicação entre o GM7702 e um CLP da Série Nexto através do protocolo de comunicação RS-485.

Vale ressaltar a importância de ter em mãos o Manual da Série Nexto e os Manuais do MasterTool e do FvDesigner permitindo a consulta nas etapas da aplicação. Esses documentos irão lhe orientar sobre as características técnicas, instalação mecânica e elétrica, programação, configurações e futuras manutenções.

Para desenvolver a configuração e os testes, iremos utilizar os projetos disponibilizados abaixo para download no modo simulação online no software FvDesigner v1.5.70 e no MasterTool IEC XE 3.30.

2.1. Configuração do MasterTool e do FvDesigner com o XP340

Para configurar os endereços de IP do MasterTool e do XP340, utilizou-se como base, o tutorial de Série Nexto - Como conectar o computador ao Nexto.

Após isso, deve-se configurar o endereço IP do FvDesigner. Para realizar a configuração, abra o projeto disponibilizado para download, clique na aba “Project Explorer” e em seguida, clique em ”Link”.

O endereço IP disponível em “Communication” deve ser o mesmo configurado no MasterTool.

2.2 Configuração dos parâmetros de comunicação

Após realizar a configuração do dispositivo, será configurado os parâmetros da porta de comunicação. Para isso, com o projeto aberto no MasterTool, na árvore do projeto, dê um duplo-clique em COM1.

Os parâmetros da porta de comunicação do CLP devem ser configurados idênticos aos parâmetros da porta de comunicação do Transmissor de Peso GM7702 (BaudRate = 19200, Parity = None, Data Bits = 8 e Stop Bits = 1).

Para a configuração dos parâmetros no Transmissor de Peso GM7702, deve-se navegar pelo menu no display até o item “COMX”, pressionar o botão “ENTER” para entrar nessa opção e após isso, selecionar o item “2. RS485” pressionando também o botão “ENTER” do Transmissor. Selecionada essa opção, abrirá os parâmetros de configuração, os quais devem ser configurados da seguinte maneira: ID No. = 1, BaudRate = 19200, Data Format = 8-N-1, Communication = MODBUS-RTU, Modbus Hi-Lo = AB CD, Sending Interval = no interval.

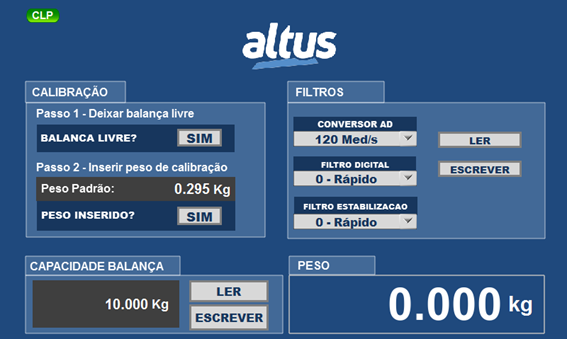

A capacidade da balança deverá ser lida automaticamente no FvDesigner em seguida da configuração da calibração e dos filtros. Após isso, o projeto e a balança estão prontos para uso.
