Nexto XF – #05 Maneiras de Inserir Contato Aberto e Bobina

O objetivo deste tutorial é explicar as maneiras de inserir contato aberto e bobina no projeto com o NEXTO XF.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Com o projeto já criado conforme o tutorial Nexto XF – Criando um Projeto, vamos agora acessar a parte lógica do programa, que ficará em execução cíclica (looping) no CLP.

Na árvore do projeto, clique duas vezes em UserPrg.

• Esse bloco representa o programa principal do CLP, executado continuamente enquanto o equipamento estiver em modo RUN.

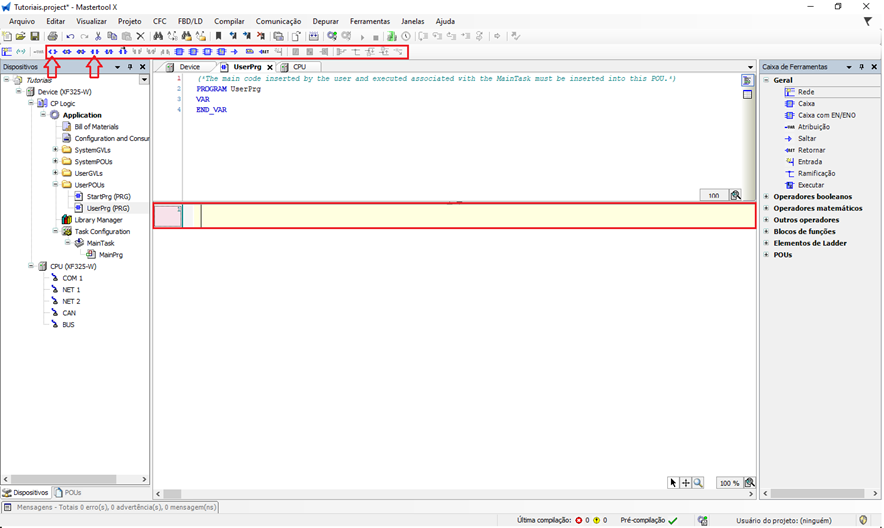

Figura 2. Árvore do projeto

Com o UserPrg aberto, o próximo passo é inserir os elementos básicos da linguagem Ladder: o contato e a bobina, ambos acessíveis pelos mesmos menus e atalhos.

• Clique com o botão esquerdo do mouse sobre a linha da lógica (Network 1) para selecioná-la.
• Com a rede selecionada, tanto o contato quanto a bobina podem ser inseridos das formas abaixo.

Opção 1 – Menu de contexto (botão direito):

• Clique com o botão direito do mouse sobre a Network 1.
• Selecione Inserir Contato ou Insert Contact (dependendo do idioma do software).
• Escolha o Contato Normalmente Aberto (—| |—).
• Selecione Inserir Bobina ou Insert Coil, conforme o idioma do software.

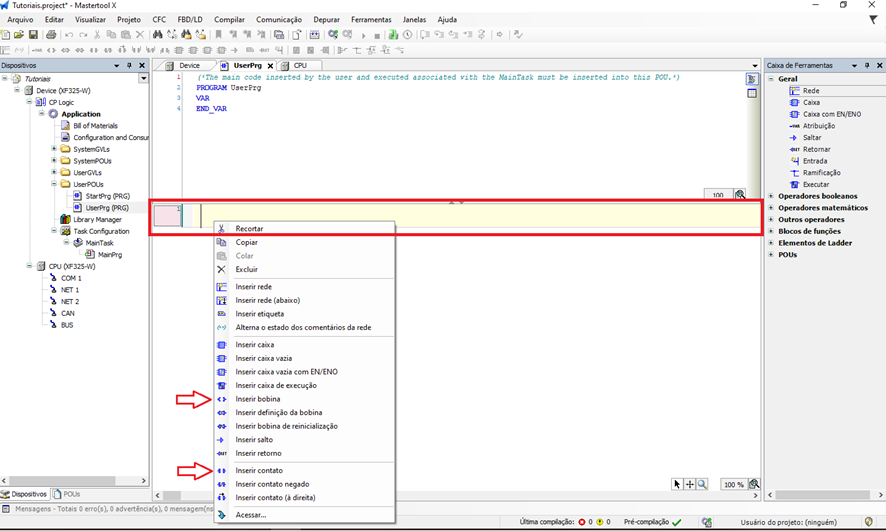

Figura 3. Opção 1 – Menu de contexto (botão direito)

Opção 2 – Barra superior de ferramentas:

• Com a Network 1 selecionada, utilize a barra superior do MasterTool IEC XE.
• Clique no ícone Inserir Contato / Insert Contact.
• Com a Network 1 selecionada, clique no ícone Inserir Bobina / Insert Coil.

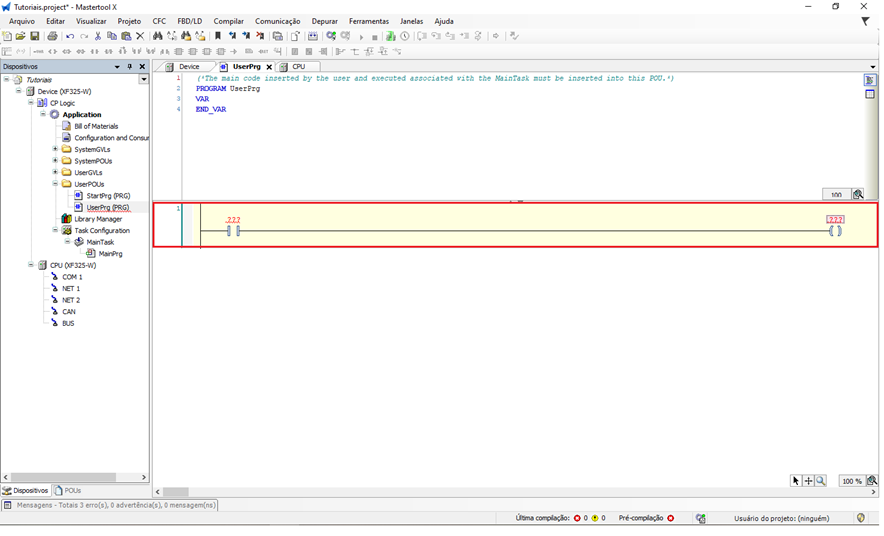

Figura 4. Opção 2 – Barra superior de ferramentas

Opção 3 – Caixa de ferramentas (lateral direita da tela):

• Acesse a lateral direita da tela.
• Na caixa de ferramentas, selecione a aba Elementos de Ladder.
• Clique em Inserir Contato / Insert Contact e arraste para a linha do código.
• Para adicionar a bobina, selecione Inserir Bobina / Insert Coil e arraste para a linha do código.

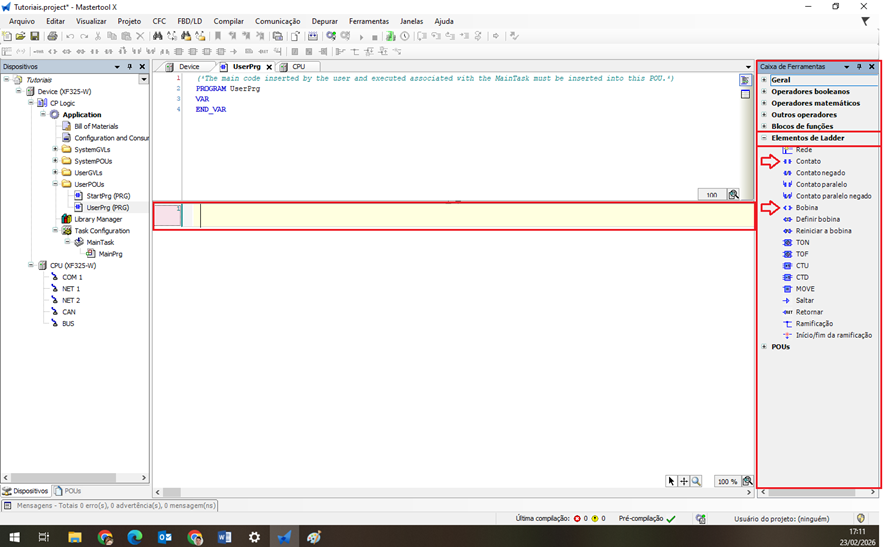

Figura 5. Opção 3 – Caixa de ferramentas (lateral direita da tela)

Observação: Caso a caixa de ferramentas não esteja visível — seja porque não vem habilitada por padrão ouporque foi fechada durante o desenvolvimento do projeto — é possível habilitá-la novamente acessando o menu Visualizar e clicando no ícone Caixa de Ferramentas. Após isso, a caixa de ferramentas voltará a ser exibida na lateral da tela.

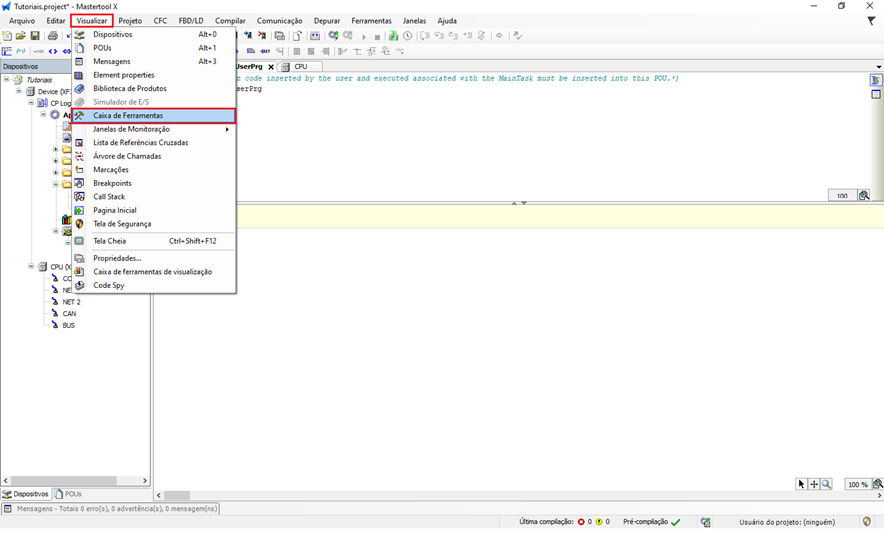

Figura 6. Inserção do menu caixa de ferramentas

Opção 4 – Atalho de teclado:

• Com a Network 1 selecionada, pressione Ctrl + K.
• O comando Inserir Contato / Insert Contact será executado.
• Com a Network 1 selecionada, pressione Ctrl + A.
• O software executará o comando Inserir Bobina / Insert Coil.

Figura 7. Opção 4 – Atalho de teclado

Observação importante sobre o idioma

Dependendo do idioma configurado no MasterTool IEC XE, os comandos podem aparecer como:

• Contato ou Contact
• Bobina ou Coil

Apesar da diferença de nomenclatura, a função lógica e o comportamento dos elementos são exatamente os mesmos.

Após a inserção do contato e da bobina, ambos ficam prontos para receber a associação de variáveis, formando a lógica básica de acionamento na linguagem Ladder. No exemplo abaixo, será referenciado variáveis integradas do próprio CLP.

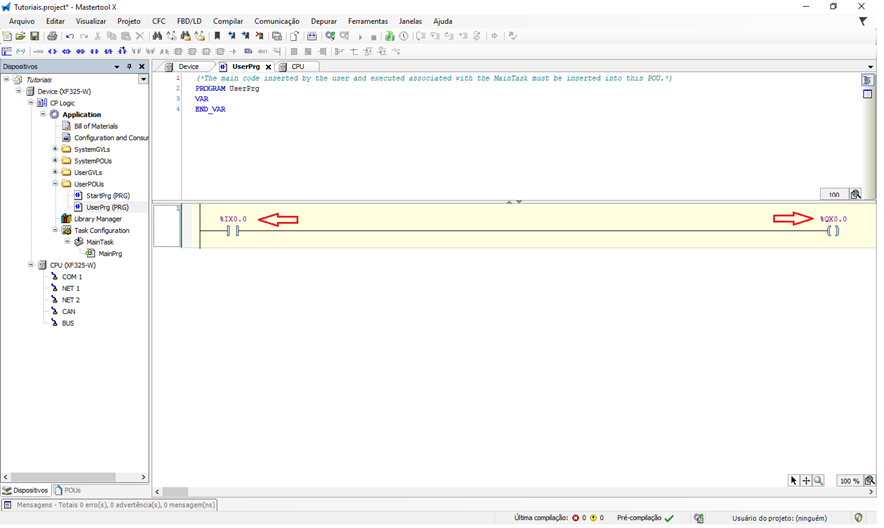

Figura 8. Associação de variáveis
