Nexto XF – #07 Vincular nomes aos IO’s do XF

O objetivo deste tutorial é explicar como vincular nomes as variáveis integradas do Nexto XF.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Para facilitar a leitura, manutenção e entendimento do programa, é possível vincular nomes simbólicos aos canais de entradas e saídas integradas do CLP, tanto digitais quanto analógicas.

• Acessando a CPU do projeto

1. Na árvore de projeto, localizada na lateral esquerda da tela, localize o ícone da CPU.
2. Clique duas vezes sobre o ícone da CPU para acessar suas configurações.
3. Na tela que será aberta, localize o campo Integrated I/O Mapping.

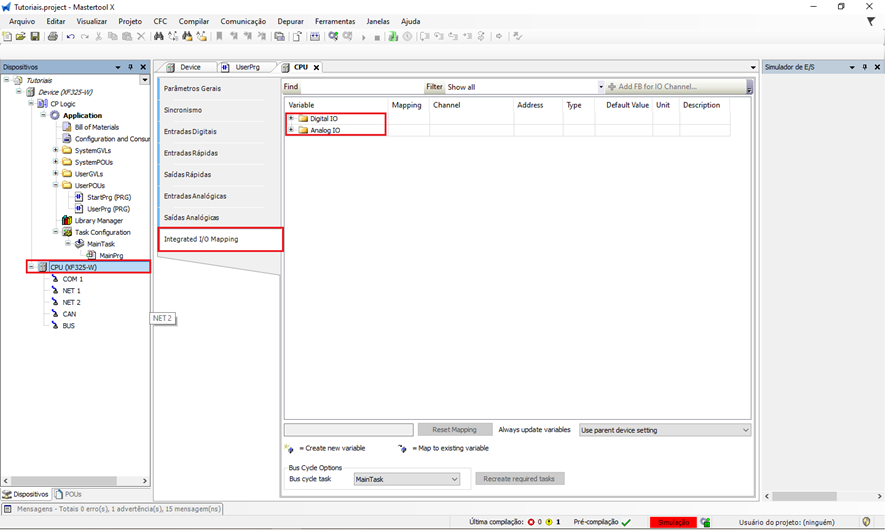

Figura 2. Menu do mapeamento das variáveis integradas do CLP

• Visualizando as entradas e saídas integradas

Dentro de Integrated I/O Mapping, serão exibidas as áreas correspondentes a:

• Digital I/O
• Analog I/O

Ao expandir esses menus, o usuário verá a segmentação das entradas e saídas, separadas em:

• Entradas digitais
• Saídas digitais
• Entradas analógicas
• Saídas analógicas

Cada uma dessas áreas pode ser expandida individualmente, permitindo visualizar os canais ponto a ponto, ou seja, cada endereço físico disponível no CLP.

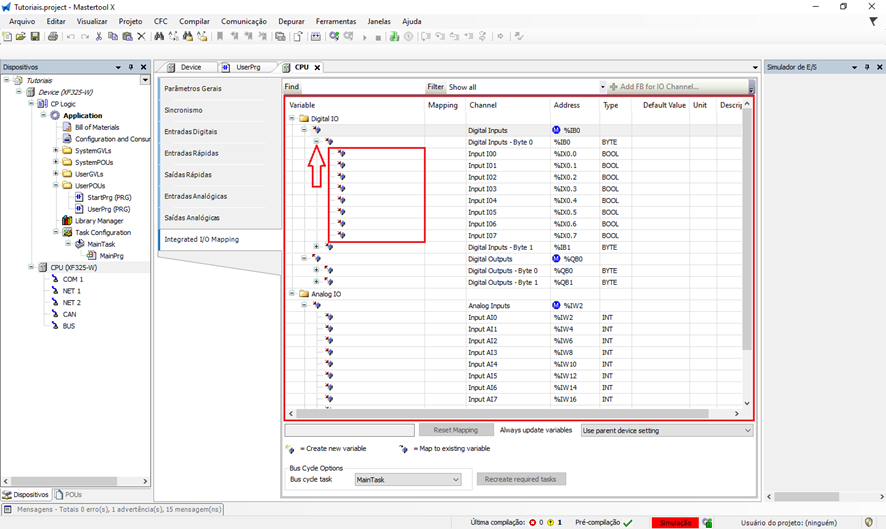

Figura 3. Detalhamento do Mapeamento das variáveis integradas

• Atribuindo um nome ao canal (Mapping)

Após expandir os menus até o nível desejado:

1. Localize o canal (ponto) que deseja utilizar.
2. Na coluna Mapping, digite um nome simbólico para esse endereço.

Importante:

O nome atribuído no campo Mapping não pode ser definido de qualquer forma. Ao fazer esse mapeamento, é como se o usuário estivesse criando uma variável e atribuindo-a diretamente a um endereço físico do CLP.
Por isso, o nome deve seguir as regras de nomenclatura de variáveis do software e representar claramente a função daquele canal.

Ao criar nomes de variáveis, não utilize espaços, pontos ou caracteres especiais.
Use apenas letras, números e underline (_), sempre iniciando o nome com uma letra.

Isso é necessário porque o nome da variável é tratado pelo software como um identificador lógico, e o uso de caracteres inválidos pode gerar erros de compilação.

Após o mapeamento, esse nome poderá ser utilizado diretamente na lógica Ladder, substituindo o uso direto de endereços físicos.

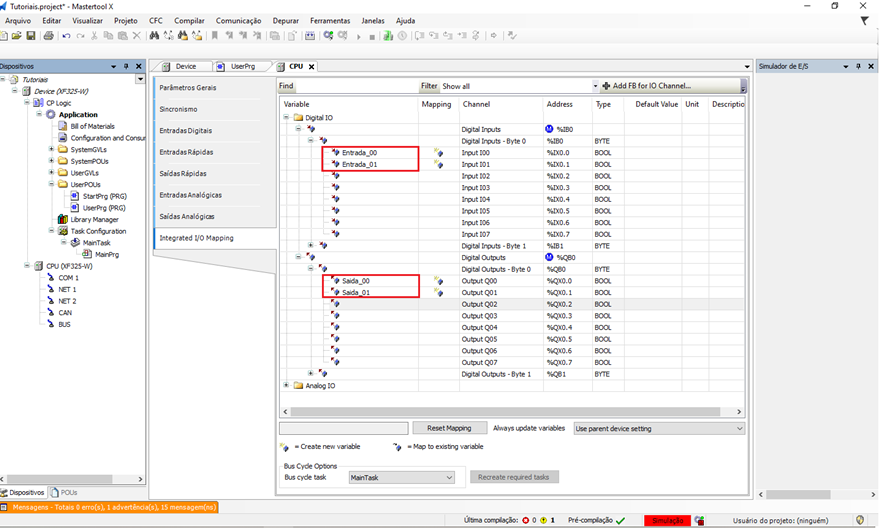

Figura 4. Atribuição de nomes para as variáveis integradas do CLP

• Adicionando uma descrição (comentário)

Além do mapeamento, o usuário pode documentar o canal:

1. Na coluna Description, insira um comentário descritivo sobre a função daquele ponto.
2. Esse campo pode ser usado para indicar, por exemplo:
   • O dispositivo conectado
   • A função da entrada ou saída
   • Informações úteis para manutenção

Essa descrição não interfere na lógica, mas melhora significativamente a organização e entendimento do projeto. Além disso, pode usar espaços, pontos ou caracteres especiais.

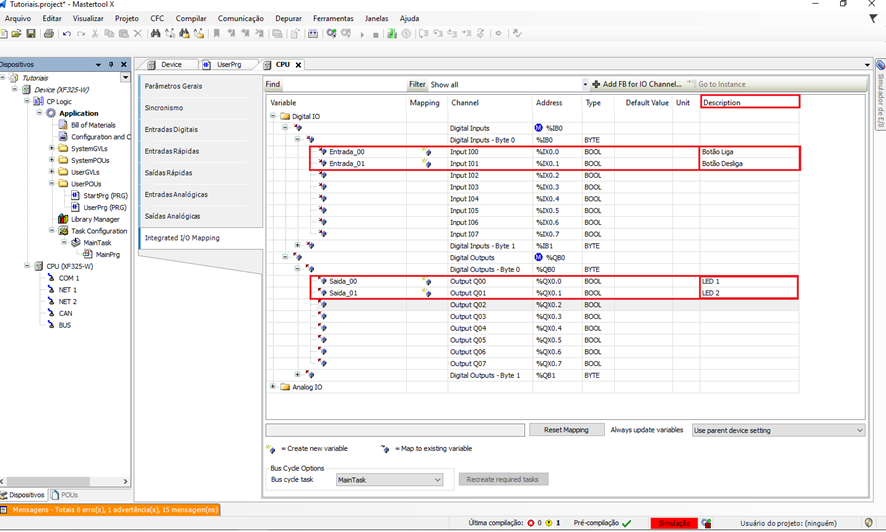

Figura 5. Atribuição de comentários para as variáveis integradas do CLP

Após realizar o mapeamento dos canais, o usuário pode vincular esses nomes diretamente aos objetos da lógica, como contatos e bobinas.

É importante lembrar que o MasterTool IEC XE não é case sensitive, ou seja, o software não diferencia letras maiúsculas de minúsculas. Ainda assim, recomenda-se manter um padrão de escrita para facilitar a leitura do programa.

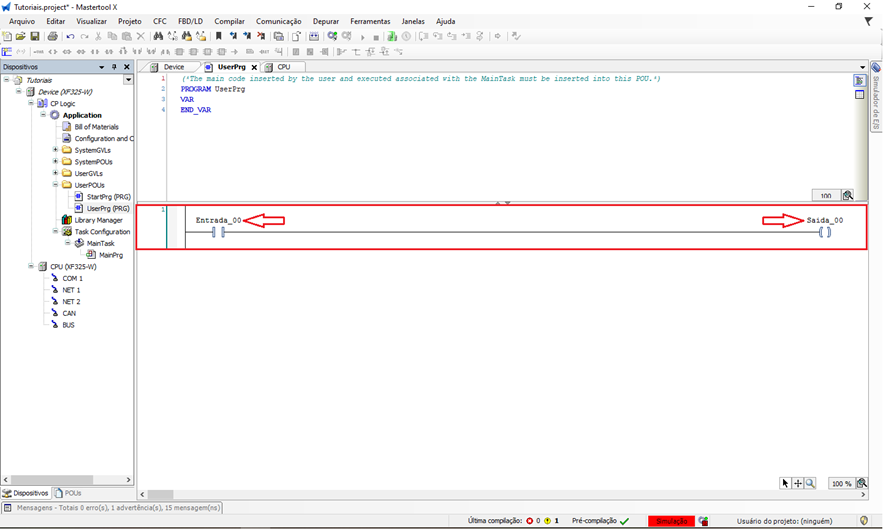

Figura 6. Atribuição das variáveis nos objetos lógicos da aplicação

Para habilitar a visualização dos comentários das variáveis na lógica Ladder, siga os passos abaixo:

1. Acesse o menu Ferramentas.
2. Clique em Opções.
3. Selecione Editores FBD, LD e IL.
4. Na aba Geral, marque a opção ”Exibir comentário do símbolo”.
5. Clique em OK.

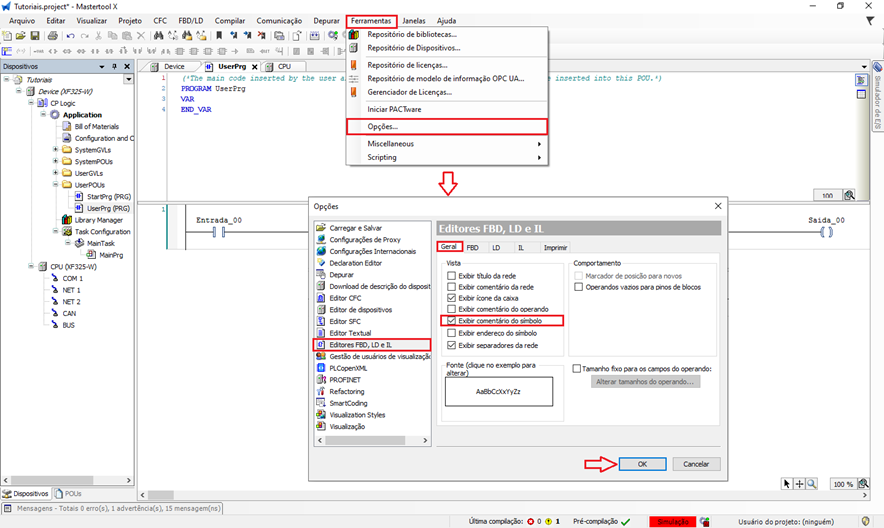

Figura 7. Habilitando a visibilidade dos comentários da lógica

Após essa configuração, o comentário (Description) associado à variável passará a ser exibido diretamente na lógica, facilitando o entendimento e a manutenção do programa.

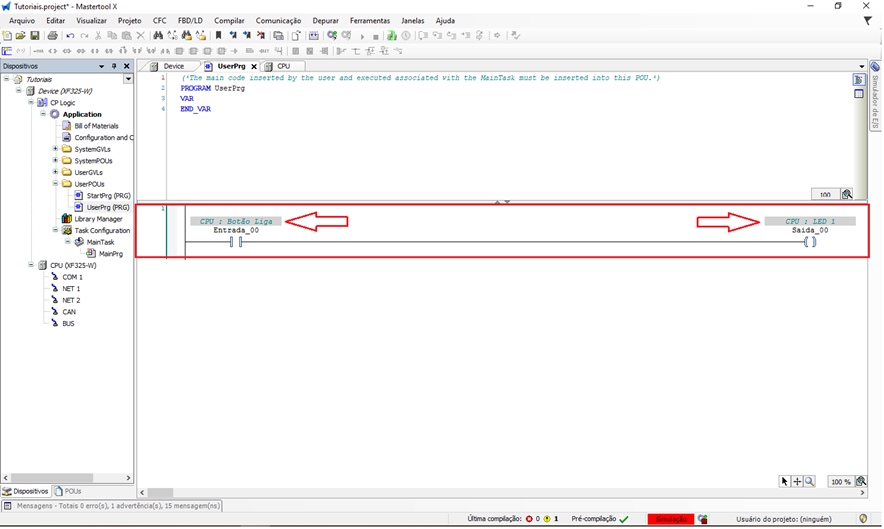

Figura 8. Lógica com a visualização dos comentários habilitada
