Nexto XF #03 – Conhecendo a TreeView - Application

Neste tutorial será apresentado o que consta na aba Application da TreeView de um projeto no MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

A árvore de projeto (TreeView) do MasterTool IEC XE organiza todos os elementos da aplicação, permitindo ao usuário acessar rapidamente programas, variáveis, bibliotecas e configurações do sistema. Abaixo está uma descrição breve de cada item apresentado:

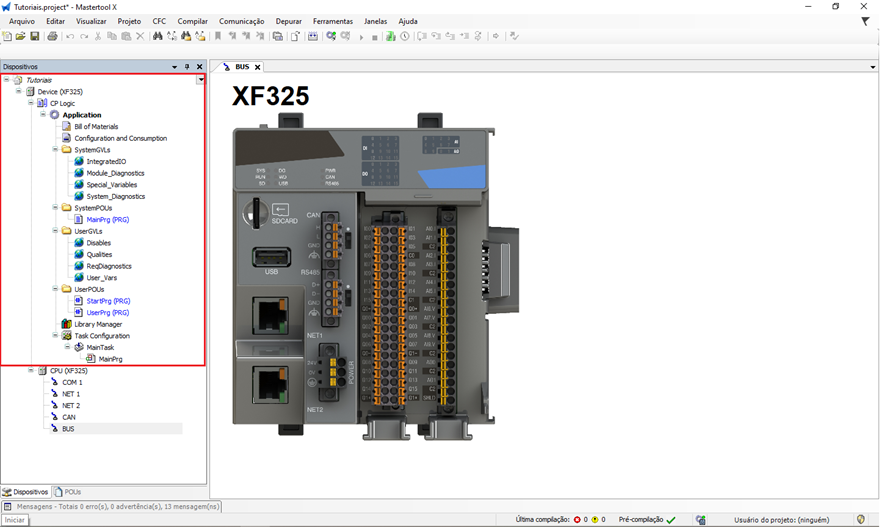

Figura 2. TreeView - Application

• Device (XF325)

Representa o CLP físico utilizado no projeto.
Contém todas as configurações relacionadas ao hardware e à aplicação vinculada a esse dispositivo.

• PLC Logic

Área relacionada à lógica de controle principal do controlador.

• Application

É o núcleo do projeto, onde ficam todos os elementos da aplicação desenvolvida, como programas, variáveis e configurações.

• Bill of Materials

Lista de materiais do projeto.
Utilizado para documentação e levantamento de componentes utilizados.

• Configuration and Consumption

Área destinada a análise de consumo de corrente da fonte interna do CLP

• SystemGVLs

Lista de variáveis globais do sistema (já prontas).
Inclui:

1. IntegratedIO → Variáveis de entradas e saídas físicas
2. Module_Diagnostics → Diagnóstico de módulos
3. Special_Variables → Variáveis especiais (ex: pulsos, sistema)
4. System_Diagnostics → Informações gerais do sistema

• SystemPOUs

Programas internos do sistema.
Exemplo: MainPrg (PRG) → Programa principal padrão do sistema

• UserGVLs

Variáveis globais criadas pelo usuário.
Organizadas em listas, como:

1. Disables → Variáveis de bloqueio
2. Qualities → Qualidade de sinais
3. ReqDiagnostics → Requisições de diagnóstico

• UserPOUs

Programas criados pelo usuário.

1. StartPrg (PRG) → Executado na inicialização
2. UserPrg (PRG) → Programa principal do usuário

• Library Manager

Gerenciador de bibliotecas.
Permite adicionar bibliotecas externas (ex: Util) com novos blocos e funções.

• Task Configuration

Configuração das tarefas do CLP (ciclo de execução).

• MainTask → Tarefa principal do sistema
• MainPrg → Programa vinculado à execução da tarefa
