Nexto XF – #04 – Conhecendo a TreeView - ConfigurationBus

Neste tutorial será apresentado o que consta na aba Configuration da TreeView de um projeto no MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

A aba Configuration dentro do MasterTool IEC XE é responsável por todas as configurações de hardware do controlador, permitindo que o usuário ajuste parâmetros que impactam diretamente no funcionamento físico do CLP.

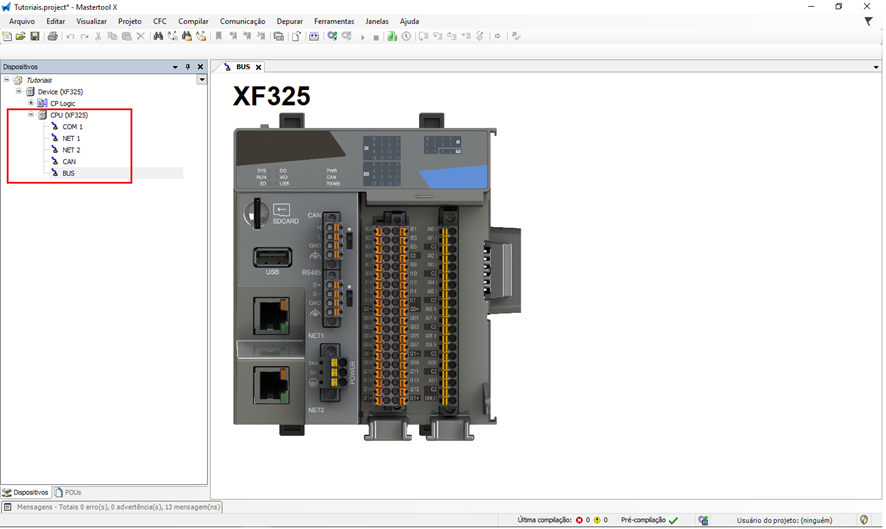

Figura 2. TreeView - Configuration

CPU

O campo CPU reúne as principais configurações do controlador.

Nele, é possível configurar:

• Parâmetros gerais da CPU
  • Nome do dispositivo
  • Identificação
  • Comportamento geral
• Sincronismo (RTC)
  • Ajuste do relógio interno
  • Sincronização de data e hora
• Configuração de entradas e saídas (I/Os)
  • Parâmetros das entradas digitais
  • Parâmetros das saídas digitais
  • Configuração de entradas analógicas
  • Configuração de saídas analógicas
• Mapeamento de I/Os integrados
  • Associação das entradas e saídas físicas com variáveis do sistema

COM1

Área destinada à configuração da porta serial do CLP.

Permite ajustar:

• Velocidade de comunicação (baud rate)
• Paridade
• Bits de dados
• Bits de parada
• Protocolo de comunicação

Essa configuração é essencial para comunicação com dispositivos externos via serial.

NET1

Configuração da primeira interface de rede Ethernet.

Permite definir:

• Endereço IP
• Máscara de sub-rede
• Gateway
• Parâmetros de comunicação em rede

NET2

Configuração da segunda interface de rede Ethernet (quando disponível).

Possui as mesmas opções da NET1, permitindo:

• Separação de redes
• Comunicação com diferentes sistemas
• Redundância ou segmentação de rede

CAN

Área de configuração da porta CAN.

Permite:

• Definir velocidade de comunicação
• Configurar parâmetros da rede CAN
• Integrar o CLP com dispositivos industriais que utilizam esse protocolo

BUS

O campo BUS apresenta uma visualização física do CLP, mostrando:

• Layout frontal do equipamento
• Módulos conectados
• Organização dos I/Os

Essa visualização ajuda na:

• Identificação dos módulos
• Conferência da montagem física
• Diagnóstico de configuração

Aplicações na automação

A aba Configuration é utilizada para:

• Parametrização do hardware
• Configuração de comunicação
• Ajuste de entradas e saídas
• Integração com redes industriais
• Diagnóstico e validação do sistema

Observações importantes

• Alterações nessa aba impactam diretamente o hardware
• Algumas mudanças exigem download e reinicialização
• Deve-se ter atenção ao configurar redes e comunicação
• Fundamental para o correto funcionamento do sistema
