Nexto XF – #16 Login com alteração Online, com download ou sem alteração

O objetivo deste tutorial é explicar as diferentes formas de enviar um novo código para o CLP partindo do princípio que já tenha um código funcionando no controlador em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO
3. RESUMO PRÁTICO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Quando o projeto sofre alterações desde o último download e o usuário executa o Login, o MasterTool apresenta uma janela perguntando como a aplicação deve ser enviada ou sincronizada com o CLP. Cada opção tem um comportamento específico em relação ao estado da CPU e ao código em execução.

A seguir, veja o funcionamento de cada opção.

1. Login com alteração online

Essa opção permite atualizar o código sem parar a CPU, desde que o controlador esteja em modo RUN.

• O novo código é enviado online, sem interromper a execução do programa.
• A CPU continua rodando normalmente.
• As alterações passam a valer no próximo ciclo de varredura do CLP.
• Ideal para pequenos ajustes, correções simples ou testes rápidos.

Observação:
Nem toda alteração pode ser feita online. Caso a modificação não seja compatível, o software poderá impedir esse tipo de login.

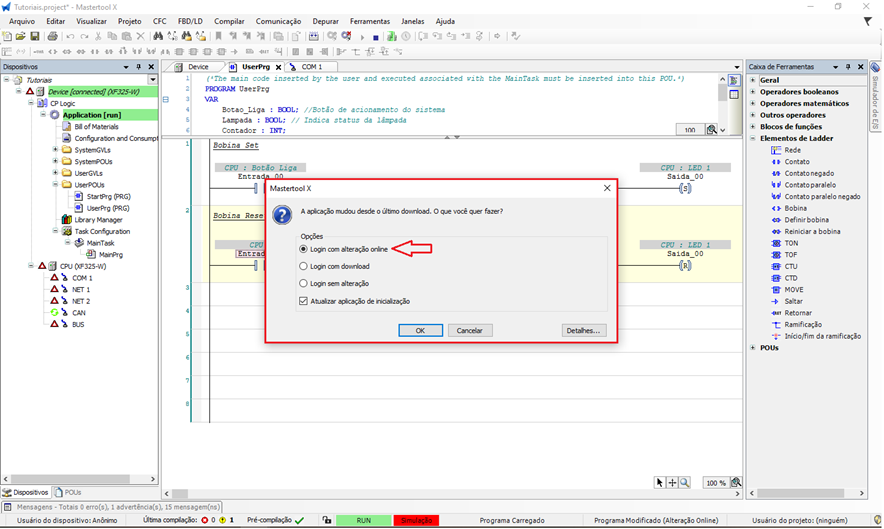

Figura 2. Login com alteração Online

2. Login com download

Essa opção realiza o download completo da aplicação para o CLP.

• O código atualizado é enviado integralmente.
• A CPU é automaticamente colocada em modo STOP.
• Após o download, o usuário deve colocar a CPU em RUN manualmente.
• É a forma mais segura para:
  • Alterações estruturais
  • Inclusão de blocos
  • Mudanças significativas na lógica

Recomendado quando se deseja garantir que o CLP esteja executando exatamente o código do projeto aberto no software.

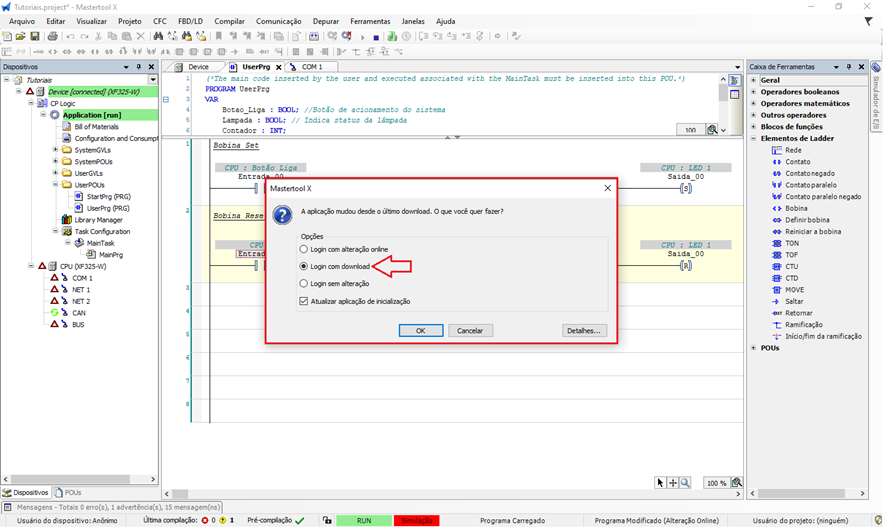

Figura 3. Login com Download

3. Login sem alteração

Nessa opção, nenhuma modificação é enviada ao CLP.

• O MasterTool apenas se conecta ao controlador.
• O usuário passa a visualizar o código que está em execução no CLP, mesmo que ele seja diferente do projeto aberto.
• A CPU permanece no estado atual (RUN ou STOP).
• Ideal para:
  • Diagnóstico
  • Monitoramento
  • Análise de lógica em campo

Importante:
O projeto no computador não é sincronizado com o CLP. Ele apenas reflete o que está rodando no controlador naquele momento.

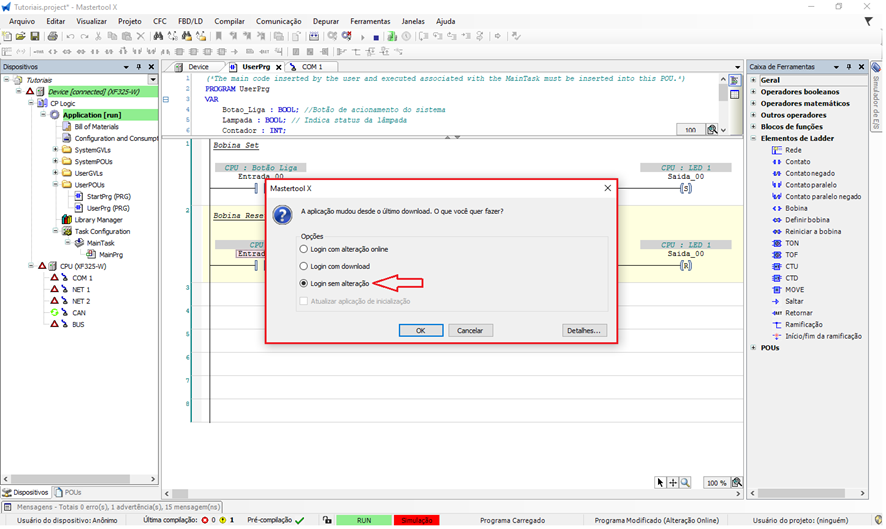

Figura 4. Login sem alteração

Atualizar aplicação de inicialização

Quando essa opção está marcada:

• O código enviado passa a ser salvo como aplicação de inicialização do CLP.
• Em caso de:
• Falta de energia
• Reinicialização
• Reset do controlador o CLP carregará automaticamente essa aplicação ao ligar.

Em modo de simulação, essa opção normalmente não é necessária, mas em aplicações reais é fundamental para garantir a retomada automática do sistema.

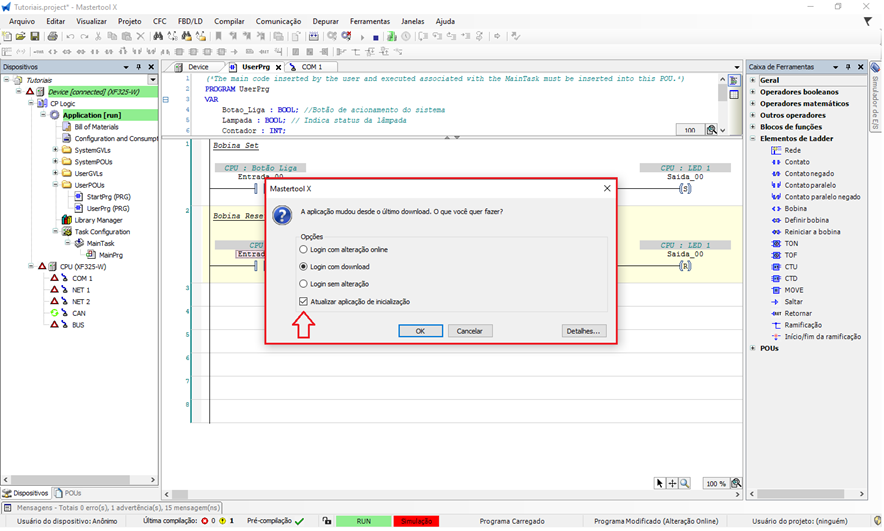

Figura 5. Atualizar aplicação de inicialização

3. RESUMO PRÁTICO

• Login com alteração online: altera o código sem parar a CPU
• Login com download: para a CPU e envia o código completo
• Login sem alteração: apenas visualiza o código em execução
• Atualizar aplicação de inicialização: define o código que será carregado ao ligar o CLP

Esse entendimento é essencial para evitar paradas indevidas, perda de execução ou confusão entre projeto local e código real do controlador.
