Nexto XF – #18 Utilizando os contatos P e N

O objetivo deste tutorial é explicar como utilizar os contatos P e N em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Os contatos P e N são contatos especiais utilizados para detectar transições de sinal, permitindo que uma lógica seja acionada apenas no instante da mudança de estado, e não enquanto o sinal permanece ligado ou desligado.

Eles funcionam de forma semelhante aos blocos R_TRIG e F_TRIG, porém de maneira mais simples e direta, pois são implementados diretamente como contatos na lógica Ladder.

Conceito e funcionamento

Contato P (borda positiva)

• Detecta a transição de FALSE para TRUE.
• Fecha o contato somente por um ciclo de varredura no momento da subida do sinal.
• Mesmo que o sinal continue em TRUE, o contato volta a abrir no ciclo seguinte.

Contato N (borda negativa)

• Detecta a transição de TRUE para FALSE.
• Fecha o contato somente por um ciclo no momento da descida do sinal.
• Ideal para ações que devem ocorrer ao soltar um botão.

Usabilidade na lógica

Os contatos P e N são indicados quando:

• A lógica exige ação instantânea
• Não se deseja manter o sinal ativo
• Busca-se uma solução mais simples, sem uso de blocos de função

Inserção dos contatos P e N na lógica

A inserção é feita a partir de um contato convencional já existente na lógica:

1. Insira um contato normalmente aberto (NA) pelos meios convencionais já apresentados.
2. Clique sobre o contato para selecioná-lo.
3. Clique com o botão direito do mouse.
4. Acesse a opção Detecção de borda.
5. A cada clique, o contato irá alternar entre:
   • Contato convencional
   • Contato P (borda positiva)
   • Contato N (borda negativa)

Repita o comando até chegar ao tipo de contato desejado.

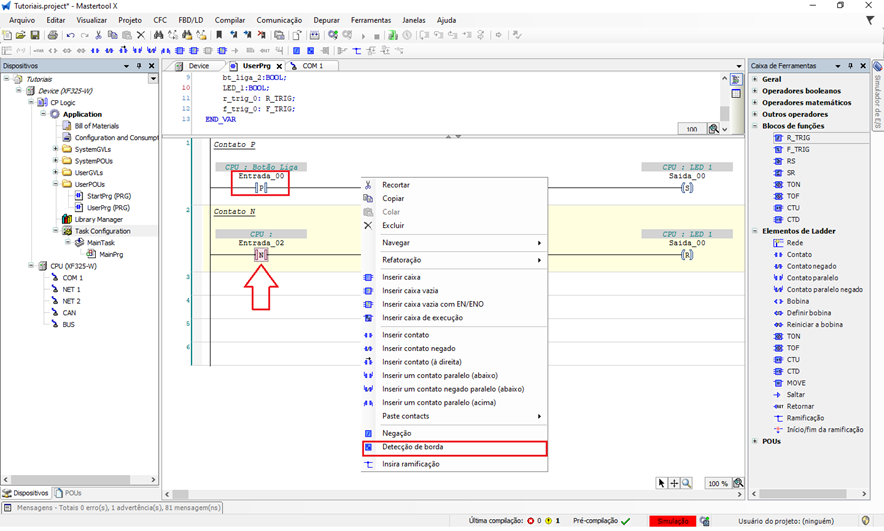

Figura 2. Inserção de contatos com detecção de pulso P/N

Diferença em relação ao R_TRIG / F_TRIG:

Os contatos P e N não exigem variável de instância, pois não são blocos de função. Isso reduz a quantidade de variáveis e simplifica o programa.

Observação importante

• Os contatos P e N atuam por apenas um ciclo de varredura.
• Não substituem contatos convencionais em lógicas que precisam manter estado.
• São ideais para eventos pontuais e comandos momentâneos.

Os contatos P e N oferecem uma forma rápida e eficiente de implementar detecção de borda diretamente na lógica Ladder, mantendo o programa limpo, simples e fácil de entender.

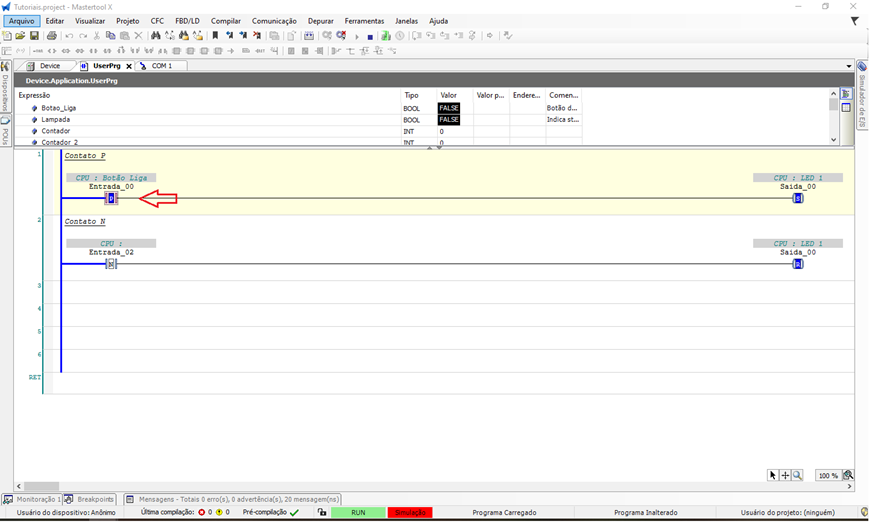

                Figura 3. Funcionamento dos contatos P/N
