Nexto XF – #29 Utilizar instruções de comparação GT e GE

O objetivo deste tutorial é explicar como utilizar o bloco de comparação com função de maior que e mair igual em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Os operadores GT (Greater Than – Maior que) e GE (Greater Than or Equal – Maior ou igual) são utilizados para realizar comparações numéricas, retornando um resultado lógico (BOOL) que serve como base para decisões dentro da lógica Ladder.

Esses operadores são muito utilizados para definir limites mínimos, condições de habilitação e faixas de operação.

Conceito de funcionamento

Operador GT (Maior que)

• Retorna TRUE quando o primeiro valor é maior que o segundo
• Retorna FALSE quando o primeiro valor é menor ou igual ao segundo

Operador GE (Maior ou igual)

• Retorna TRUE quando o primeiro valor é maior ou igual ao segundo
• Retorna FALSE quando o primeiro valor é menor que o segundo

A comparação sempre ocorre considerando o primeiro parâmetro em relação ao segundo.

Utilização na lógica Ladder

Os operadores GT e GE retornam um valor lógico (TRUE ou FALSE), que normalmente é utilizado:

• Em série com outros blocos
• Para habilitar bobinas
• Para permitir ou bloquear partes da lógica
• Para definir condições mínimas de operação

A lógica só será executada quando a condição de comparação for atendida.

Inserção dos operadores GT e GE na lógica

Para adicionar os operadores GT ou GE:

1. Abra a Caixa de Ferramentas.
2. Acesse Operadores Matemáticos.
3. Selecione GT ou GE.
4. Clique e arraste o bloco para a lógica Ladder.

Após inseridos, os blocos ficarão prontos para receber os valores a serem comparados.

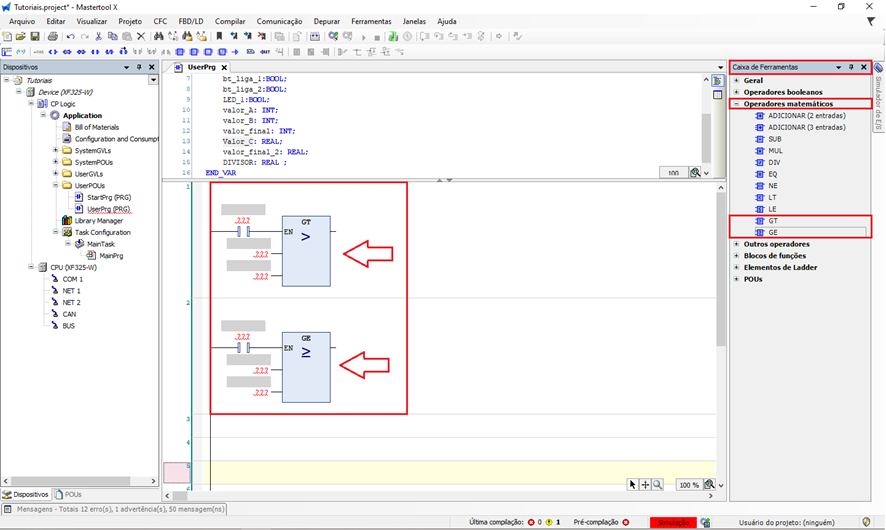

Figura 2. Inserção do operador matemático GT e GE

Exemplo conceitual de aplicação

• Acionar uma saída quando um valor ultrapassar um limite mínimo
• Liberar uma etapa do processo quando um contador atingir ou superar um valor
• Garantir que uma variável esteja acima de um patamar seguro

Exemplo lógico:

• Valor atual > Limite → GT = TRUE
• Valor atual ≥ Limite → GE = TRUE

Cuidados com tipos de dados

Ao utilizar os operadores GT e GE, é importante:

• Garantir compatibilidade entre os tipos de dados
• Ter atenção ao comparar REAL, devido a casas decimais
• Evitar comparações entre valores de escalas diferentes sem tratamento prévio

Esses cuidados evitam comportamentos inesperados na lógica.

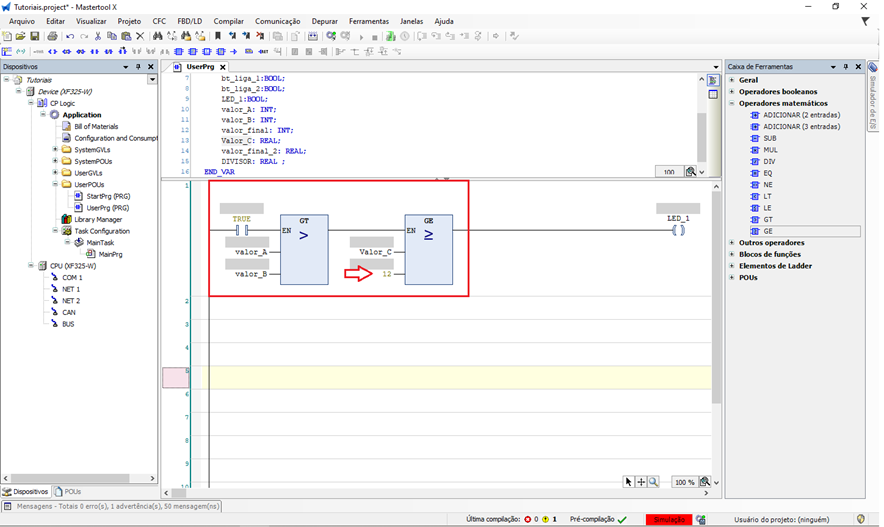

Figura 3. Parametrização do operador matemático GT e GE

Ligação em série como método de controle

Assim como os demais operadores de comparação, GT e GE normalmente são ligados em série com a lógica principal:

• Funcionam como uma condição de liberação
• Aumentam a segurança da aplicação
• Tornam a lógica mais clara e organizada

Aplicação prática

Após inserir e configurar o operador GT ou GE:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Altere os valores comparados.
4. Observe:
   • A lógica sendo habilitada quando a condição for verdadeira
   • O bloqueio da lógica quando a condição não for atendida

Os operadores GT e GE são essenciais para implementar comparações por valor mínimo, sendo amplamente utilizados em controles industriais, validações de processo e lógicas de proteção.

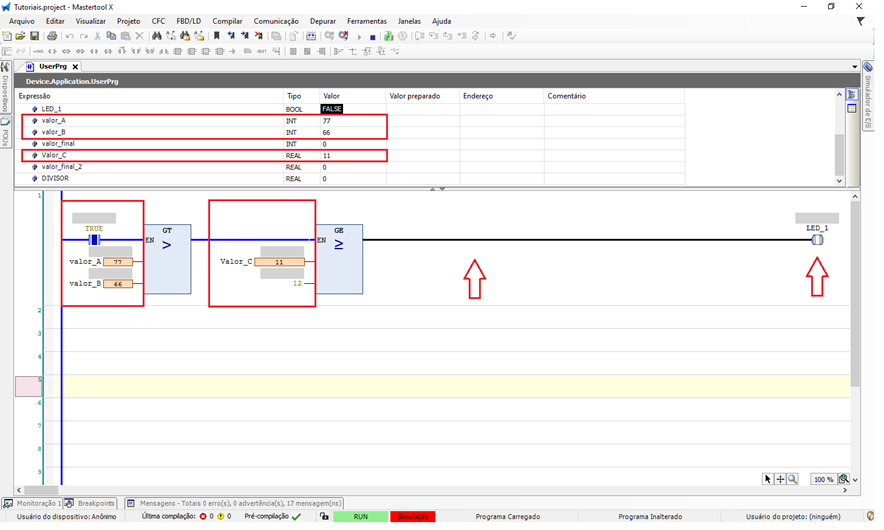

Figura 4. Operador matemático GT e GE condicionando a lógica como filtro
