Nexto XF – #30 Exemplo de lógica de combinação

O objetivo deste tutorial é explicar como utilizar uma lógica de combinação em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Neste exemplo, será construída uma lógica que aciona uma bobina quando o nível estiver fora da faixa normal, ou seja, abaixo do limite inferior (20) ou acima do limite superior (80).

Para isso, serão utilizados dois operadores matemáticos LE e GE, ligados em paralelo, caracterizando uma lógica OU (OR lógico).

Conceito da lógica

A lógica avalia duas condições independentes:

• LE → nível ≤ 20 (limite inferior)
• GE → nível ≥ 80 (limite superior)

Se qualquer uma das condições for verdadeira, a bobina será energizada.

Montagem da linha principal da lógica

1. Crie uma nova rede na lógica Ladder.
2. Insira o operador LE pela Caixa de Ferramentas → Operadores Matemáticos.
3. Insira uma bobina ao final da rede.

Nesse momento, você terá a linha principal da lógica, composta por:

• Operador LE
• Bobina de saída

Inserção do operador em paralelo

1. Selecione o bloco LE já inserido na lógica.
2. Clique com o botão direito do mouse sobre o bloco.
3. Selecione a opção Inserir Caixa em Paralelo Abaixo.
4. Na caixa criada em paralelo, insira o operador GE.

Dessa forma, o software cria corretamente a estrutura de paralelo, garantindo o funcionamento da lógica OR.

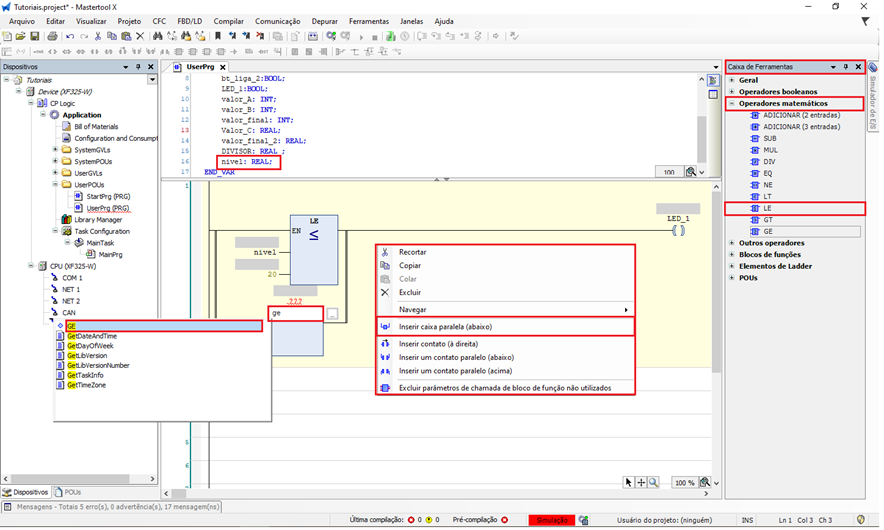

Figura 2. Inserção do operador matemático para lógica de combinação

Parametrização dos operadores

Após montar a estrutura:

• No operador LE:
  • Primeiro parâmetro: variável de nível
  • Segundo parâmetro: constante 20 ou variável de limite inferior
• No operador GE:
  • Primeiro parâmetro: a mesma variável de nível
  • Segundo parâmetro: constante 80 ou variável de limite superior

As entradas podem receber variáveis ou constantes, conforme a necessidade da aplicação.

Funcionamento da lógica

• Nível ≤ 20 → LE = TRUE → bobina acionada
• Nível ≥ 80 → GE = TRUE → bobina acionada
• Nível entre 20 e 80 → ambos FALSE → bobina desligada

Ou seja, a bobina será acionada sempre que o nível estiver fora da faixa permitida.

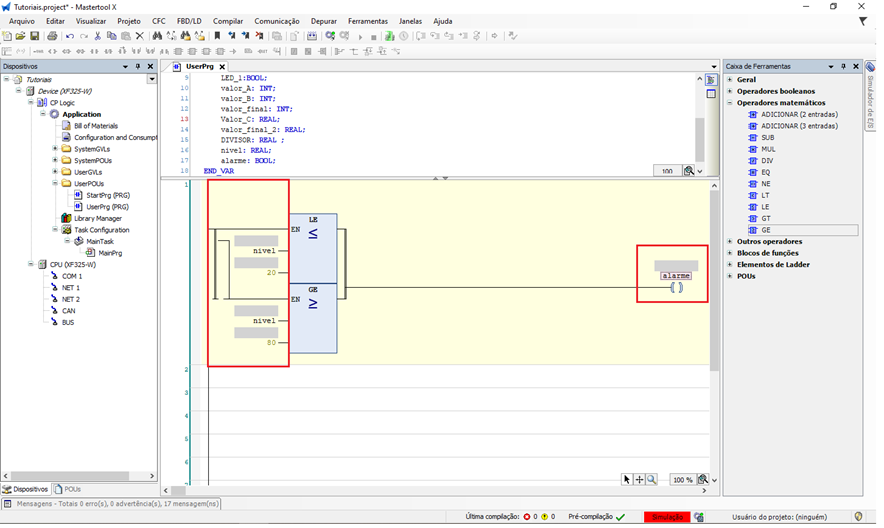

Figura 3. Parametrização do operador matemático para lógica de combinação

Aplicação prática

Após finalizar a lógica:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Varie o valor da variável de nível.
4. Observe:
   • A bobina acionando nos limites inferior e superior
   • A bobina desligada quando o nível estiver dentro da faixa normal

Observações importantes

• Essa técnica é ideal para:
  • Alarmes de nível alto e baixo
  • Monitoramento de processos
  • Proteção de equipamentos
• Os limites podem ser facilmente ajustados substituindo constantes por variáveis.

A montagem correta da lógica em paralelo, iniciando pela linha principal e adicionando as condições secundárias por meio da caixa em paralelo, garante uma lógica clara, segura e alinhada às boas práticas de programação Ladder.

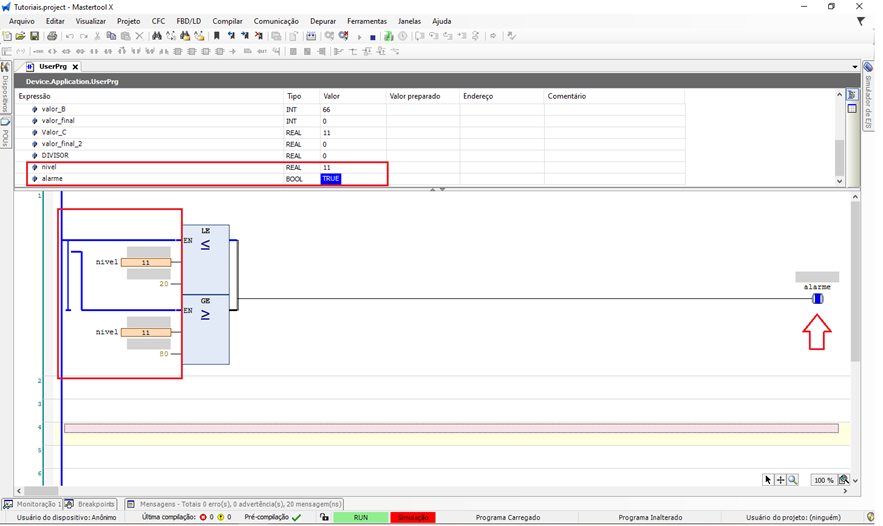

Figura 4. Operador matemáticos realizando uma lógica de combinação
