Nexto XF – #31 Utilizar portas Lógicas AND e OR (3 entradas)

O objetivo deste tutorial é explicar como utilizar os operadores booleanos com funcionalidade AND e OR, onde ambos analisam 3 variáveis por vez, em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Os operadores booleanos AND e OR são utilizados para realizar operações lógicas diretamente sobre sinais do tipo BOOL, permitindo combinar múltiplas condições em um único bloco lógico.

No MasterTool IEC XE, esses operadores podem possuir mais de duas entradas, como as versões AND de 3 entradas e OR de 3 entradas, facilitando a organização e leitura da lógica.

Conceito de funcionamento

Operador AND (3 entradas)

• A saída será TRUE somente se todas as entradas estiverem em TRUE
• Se qualquer uma das entradas for FALSE, a saída será FALSE

Representação lógica:

Q = A AND B AND C

Operador OR (3 entradas)

• A saída será TRUE se pelo menos uma das entradas estiver em TRUE
• A saída será FALSE somente se todas as entradas forem FALSE

Representação lógica:

Q = A OR B OR C

Inserção dos operadores na lógica

Para adicionar os operadores AND (3 entradas) ou OR (3 entradas):

1. Abra a Caixa de Ferramentas.
2. Acesse Operadores Booleanos.
3. Selecione AND (3 entradas) ou OR (3 entradas).
4. Clique e arraste o bloco para a lógica Ladder.

Após inseridos, os blocos ficarão disponíveis para parametrização.

Figura 2. Inserção do operador booleano AND e OR de 3 entradas

Parametrização das entradas e saídas

Entradas

• As entradas do operador (IN1, IN2, IN3) devem ser do tipo BOOL
• Podem receber:
  • Variáveis booleanas
  • Constantes TRUE ou FALSE
  • Saídas de contatos ou blocos lógicos

Saída

• A saída (Q) é do tipo BOOL
• Por não ser um bloco de função, a saída deve obrigatoriamente ser ligada:
  • A uma variável BOOL
  • Ou diretamente a uma bobina

Diferente dos blocos de função, esses operadores não mantêm estado interno, funcionando apenas como processamento lógico instantâneo.

Uso na lógica Ladder

Os operadores AND e OR são usados para:

• Agrupar várias condições em um único ponto
• Reduzir paralelos e séries excessivas
• Melhorar a legibilidade da lógica
• Centralizar decisões lógicas complexas

Eles podem ser ligados:

• Em série com outros blocos
• Em paralelo
• Diretamente a bobinas

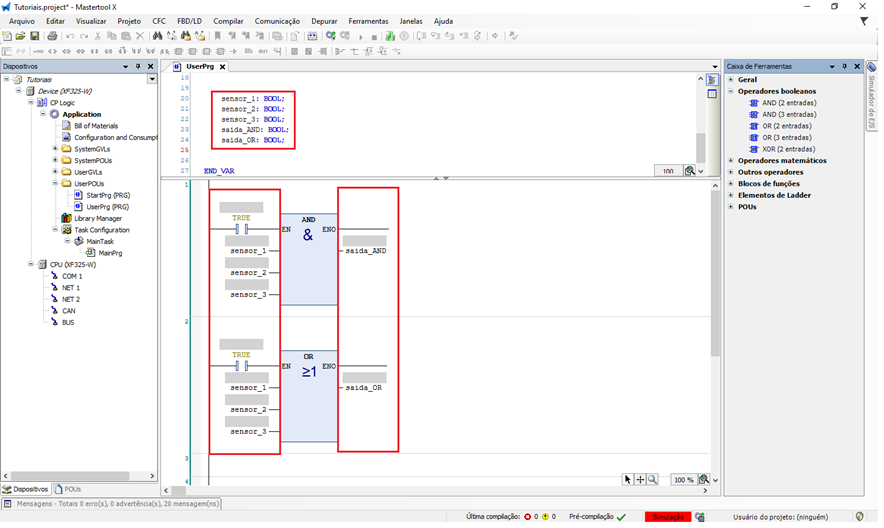

Figura 3. Parametrização do operador booleano AND e OR de 3 entradas

Exemplo conceitual de aplicação

AND (3 entradas)

• Acionar uma saída somente quando:
  • Sensor 1 = TRUE
  • Sensor 2 = TRUE
  • Permissão = TRUE

OR (3 entradas)

• Acionar um alarme quando:
  • Falha 1 = TRUE
  • Falha 2 = TRUE
  • Falha 3 = TRUE

Aplicação prática

Após montar a lógica:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Altere os valores das entradas booleanas.
4. Observe:
   • No AND: a saída só ativa com todas as entradas verdadeiras
   • No OR: a saída ativa quando qualquer entrada for verdadeira

Os operadores booleanos AND e OR com múltiplas entradas são fundamentais para organizar e simplificar lógicas complexas, garantindo clareza, eficiência e manutenção facilitada em projetos Ladder.

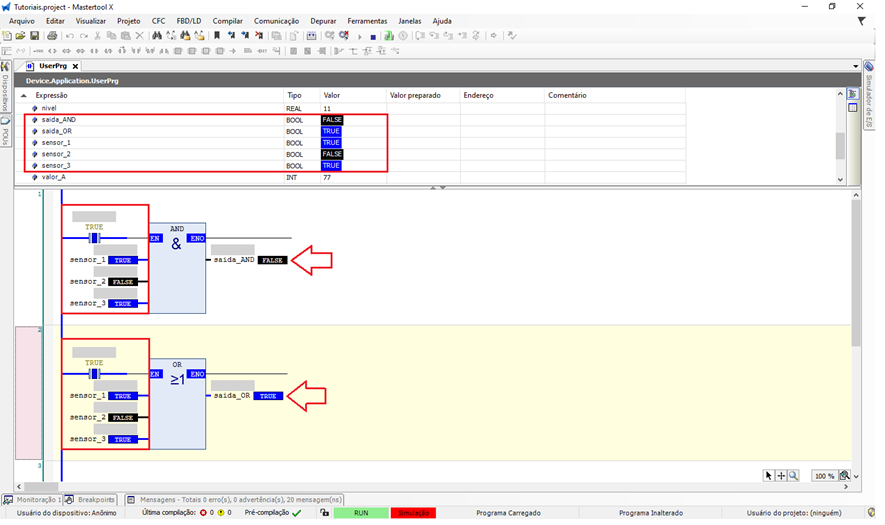

Figura 4. Operador booleano AND e OR de 3 entradas em funcionamento
