Nexto XF – #32 Utilizar portas Lógicas XOR e NOT

O objetivo deste tutorial é explicar como utilizar os operadores booleanos com funcionalidade XOR e NOT, em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Os operadores booleanos XOR e NOT são utilizados para criar condições lógicas específicas, sendo muito úteis em situações onde é necessário detectar diferença entre sinais ou inverter estados lógicos.

Ambos operam exclusivamente com variáveis do tipo BOOL.

Operador XOR (2 entradas)

Conceito de funcionamento

O operador XOR (Exclusive OR – OU exclusivo) retorna:

• TRUE → quando apenas uma das entradas estiver em TRUE
• FALSE → quando as duas entradas forem iguais (ambas TRUE ou ambas FALSE)

Tabela lógica simplificada:

Esse operador é muito utilizado para:

• Detecção de estados diferentes
• Alternância lógica
• Comparações exclusivas

Inserção do XOR na lógica

Para adicionar o operador XOR (2 entradas):

1. Abra a Caixa de Ferramentas.
2. Acesse Operadores Booleanos.
3. Selecione XOR (2 entradas).
4. Clique e arraste o bloco para a lógica Ladder.

Após inserido, basta parametrizar as duas entradas e ligar a saída a uma bobina ou variável BOOL.

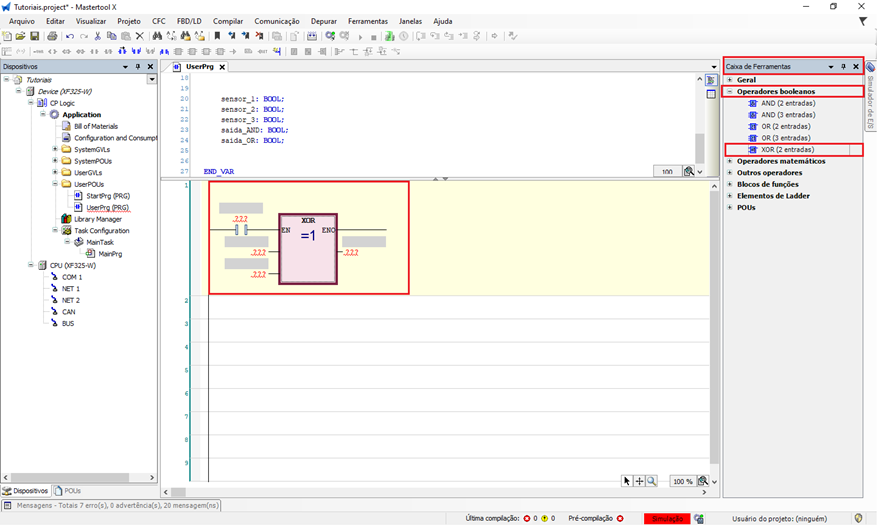

Figura 2. Inserção do operador booleano XOR

Operador NOT

Conceito de funcionamento

O operador NOT realiza a negação lógica de uma entrada:

• Entrada TRUE → saída FALSE
• Entrada FALSE → saída TRUE

Ele é utilizado quando se deseja inverter o estado lógico de um sinal.

Forma correta de inserir o NOT na lógica

O operador NOT não aparece diretamente na Caixa de Ferramentas como bloco individual. Por isso, ele deve ser inserido dentro de uma caixa vazia com EN/ENO.

Inserção da caixa vazia com EN/ENO

Existem duas formas de adicionar a caixa vazia:

Opção 1 – Botão direito do mouse

1. Crie uma nova rede.
2. Clique com o botão direito sobre a linha.
3. Selecione Inserir Caixa Vazia com EN/ENO.

Opção 2 – Caixa de Ferramentas

1. Abra a Caixa de Ferramentas.
2. Acesse a aba Geral.
3. Selecione Caixa com EN/ENO.
4. Arraste para a lógica.

Chamada do operador NOT dentro da caixa

Após inserir a caixa com EN/ENO:

1. Clique dentro da caixa.
2. Digite o nome do operador NOT.
3. O software reconhecerá o operador e o associará à caixa.
4. Parametrize:
   • Entrada: variável BOOL
   • Saída: variável BOOL ou bobina

Figura 3. Inserção do operador booleano NOT

Parametrização das entradas e saídas

Entradas

• As entradas do operador (IN1, IN2, IN3) devem ser do tipo BOOL
• Podem receber:
  • Variáveis booleanas
  • Constantes TRUE ou FALSE
  • Saídas de contatos ou blocos lógicos

Saída

• A saída (Q) é do tipo BOOL
• Por não ser um bloco de função, a saída deve obrigatoriamente ser ligada:
  • A uma variável BOOL
  • Ou diretamente a uma bobina

Diferente dos blocos de função, esses operadores não mantêm estado interno, funcionando apenas como processamento lógico instantâneo.

Uso na lógica Ladder

Os operadores AND e OR são usados para:

• Agrupar várias condições em um único ponto
• Reduzir paralelos e séries excessivas
• Melhorar a legibilidade da lógica
• Centralizar decisões lógicas complexas

Eles podem ser ligados:

• Em série com outros blocos
• Em paralelo
• Diretamente a bobinas

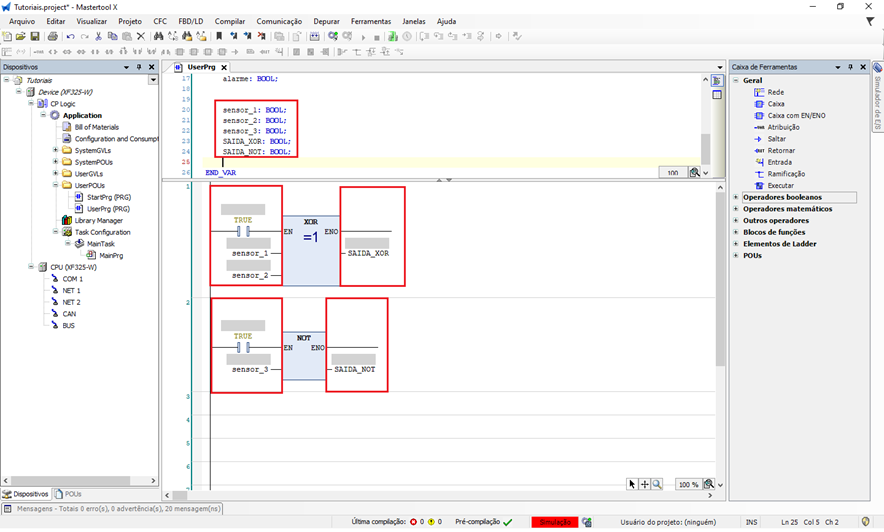

Figura 4. Parametrização do operador booleano XOR e NOT

Uso prático na lógica

• XOR:
  • Quando dois sinais não podem estar ativos ao mesmo tempo
  • Detecção de diferença entre dois estados
• NOT:
  • Inversão de sensores
  • Negação de permissões
  • Simplificação de lógicas com contato normalmente fechado

Aplicação prática

Após montar a lógica:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Altere os valores das entradas.
4. Observe:
   • No XOR: a saída ativa apenas quando uma entrada for TRUE
   • No NOT: a saída sempre será o inverso da entrada

Os operadores XOR e NOT são recursos essenciais para controle lógico avançado, permitindo maior flexibilidade, clareza e precisão na programação Ladder.

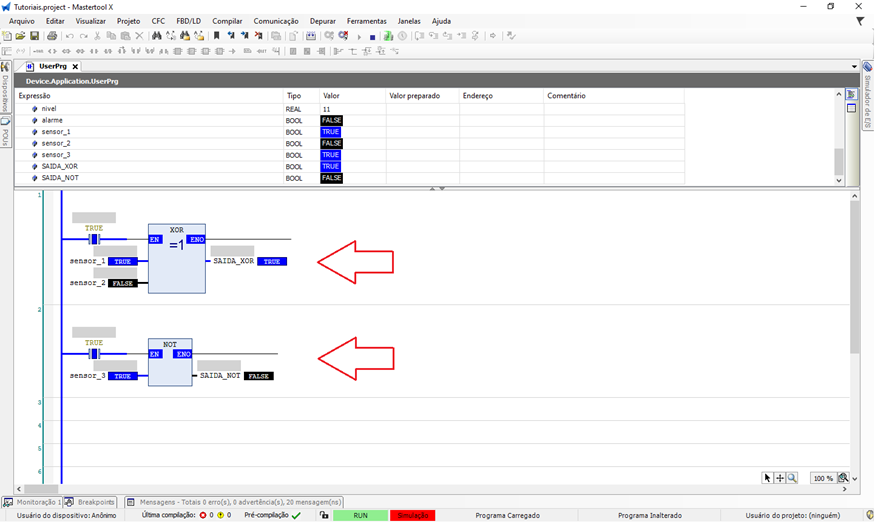

Figura 5. Operador booleano XOR e NOT em funcionamento
