Nexto XF – #45 Utilizando o Trace

O objetivo deste tutorial é explicar como utilizar ferramentas de manipulação do Trace em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Após configurar e iniciar um Trace, o MasterTool IEC XE disponibiliza diversas ferramentas para controle da visualização do gráfico e manipulação dos dados coletados.
Essas opções podem ser acessadas clicando com o botão direito do mouse sobre a área do Trace, abrindo o menu de contexto com as funções de controle do rastreamento.

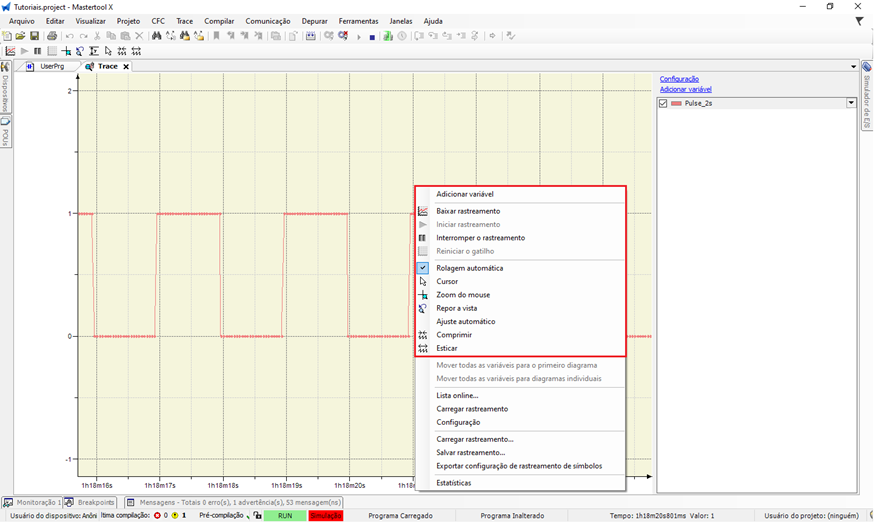

Figura 2. Funcionalidades do Trace

Adicionar variável

Permite incluir novas variáveis no gráfico de rastreamento.
Após selecionar essa opção, o usuário poderá escolher quais variáveis do projeto deseja monitorar no gráfico.

Baixar rastreamento

Envia a configuração do Trace para o controlador.

Esse comando é necessário quando:

• O rastreamento foi criado ou alterado
• O gráfico ainda não apresenta dados mesmo com o CLP em RUN

Iniciar rastreamento

Inicia manualmente a coleta de dados das variáveis configuradas no Trace.

Interromper o rastreamento

Para a captura de dados do gráfico sem apagar as informações já registradas.

Reiniciar o gatilho

Reinicia a condição de disparo do rastreamento quando o Trace estiver configurado com algum tipo de trigger (gatilho) para iniciar a captura de dados.

Rolagem automática

Quando habilitada, o gráfico se desloca automaticamente conforme novos dados são registrados, mantendo sempre a visualização dos pontos mais recentes.

Quando desabilitada, o gráfico permanece fixo, permitindo ao usuário analisar pontos específicos do histórico.

Cursor

Ativa um cursor de medição no gráfico, permitindo verificar com precisão os valores das variáveis em um ponto específico do tempo.

Ferramentas de Zoom do Trace

O Trace também permite manipular a visualização do gráfico utilizando o scroll (roda) do mouse.

Zoom convencional (Scroll do mouse)

Ao utilizar apenas o scroll do mouse, o software realiza o zoom no eixo do tempo (eixo X).

Isso significa que:

• O gráfico será expandido ou comprimido horizontalmente
• O eixo vertical (valores das variáveis) permanece inalterado

Esse modo é útil para:

• Analisar eventos mais detalhadamente no tempo
• Aproximar ou afastar a visualização do histórico de sinais

Zoom vertical (Ctrl + Scroll)

Se o usuário pressionar a tecla CTRL enquanto utiliza o scroll do mouse, o comportamento do zoom muda.

Nesse caso:

• O eixo X permanece fixo
• O eixo Y é expandido ou comprimido

Isso permite ajustar a escala dos valores das variáveis, facilitando a visualização quando os sinais possuem amplitudes muito diferentes.

Outras opções de visualização

Além do zoom manual, o Trace também possui opções automáticas de ajuste de visualização:

Repor a vista
Restaura o gráfico para a visualização padrão.

Ajuste automático
O software ajusta automaticamente a escala do gráfico para melhor enquadrar os dados registrados.

Comprimir
Reduz a escala do gráfico para visualizar uma maior quantidade de dados no mesmo espaço.

Esticar
Amplia a escala do gráfico, permitindo observar detalhes mais finos da variação das variáveis.

Observação

O uso correto das ferramentas de zoom e navegação do Trace é fundamental para analisar com precisão o comportamento das variáveis ao longo do tempo, principalmente em situações de diagnóstico de falhas, temporizações críticas ou análise de eventos rápidos dentro do sistema de controle.
