O objetivo deste tutorial é explicar como inserir e utilizar o operador limit em um projeto do MasterTool X.
Componentes
Equipamentos: 1 computador/notebook.
Software: MasterTool X
Seções do Tutorial
- ARQUITETURA
- DESENVOLVIMENTO
1. ARQUITETURA
Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.
Figura 1. Computador executando o Mastertool X
2. DESENVOLVIMENTO
LIMIT é um operador, utilizado para limitar um valor dentro de um intervalo mínimo e máximo definido pelo programador.
Ele é muito utilizado em aplicações de automação para garantir que determinados valores não ultrapassem limites seguros de operação, evitando comportamentos indesejados no processo.
Funcionalidade
O operador LIMIT compara um valor de entrada com dois limites definidos: mínimo (MIN) e máximo (MAX).
Seu funcionamento ocorre da seguinte forma:
- Se o valor de entrada for menor que o limite mínimo, o resultado será igual ao valor mínimo.
- Se o valor de entrada estiver dentro do intervalo, o resultado será o próprio valor de entrada.
- Se o valor de entrada for maior que o limite máximo, o resultado será igual ao valor máximo.
Assim, o operador garante que o valor final sempre permaneça dentro do intervalo estabelecido.
Como inserir no código
Para utilizar o operador LIMIT no programa, ele deve ser inserido como um operador dentro da lógica do programa (por exemplo em Ladder, FBD ou CFC) a partir da caixa de ferramentas:
- Abrir a Caixa de Ferramentas
- Ir até a categoria Outros Operadores
- Selecionar o operador LIMIT
- Arrastar o operador para a área de programação
- Conectar as variáveis ou constantes nas entradas MIN, IN e MAX
- Utilizar a saída resultante na lógica do programa

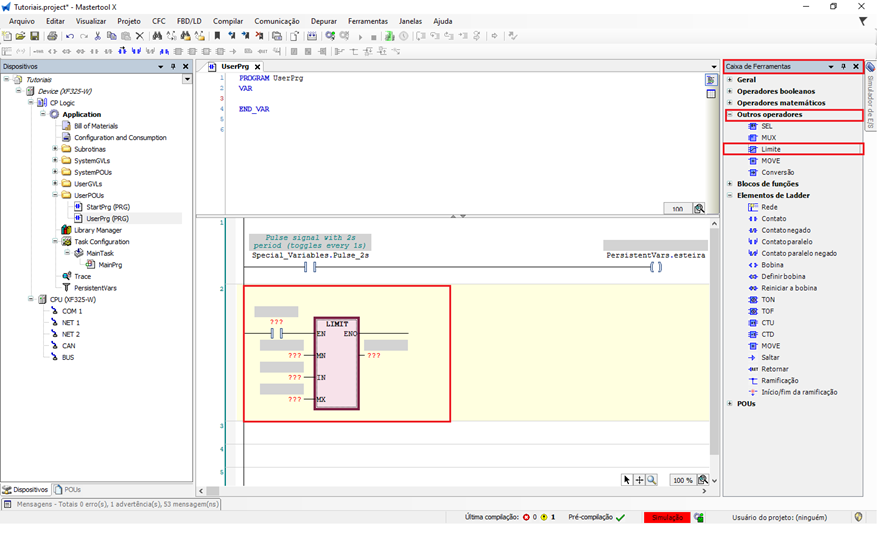

Figura 2. Inserindo o operador LIMIT no código
Parâmetros de Entrada
MIN
Define o valor mínimo permitido para a variável.
- Tipo de dado: numérico (INT, DINT, REAL, etc.)
- Representa o limite inferior do intervalo.
IN
É o valor que será avaliado pelo operador.
- Tipo de dado: numérico
- Pode ser uma variável, resultado de cálculo ou valor proveniente de sensores.
MAX
Define o valor máximo permitido.
- Tipo de dado: numérico
- Representa o limite superior do intervalo.
Parâmetros de Saída
O operador retorna um único resultado:
Resultado do LIMIT
- Tipo de dado: mesmo tipo das entradas
- Sempre estará dentro do intervalo definido entre MIN e MAX
Lógica de Operação
O comportamento pode ser representado da seguinte forma:
- Se IN < MIN, então o resultado será MIN
- Se IN > MAX, então o resultado será MAX
- Se MIN ≤ IN ≤ MAX, então o resultado será IN

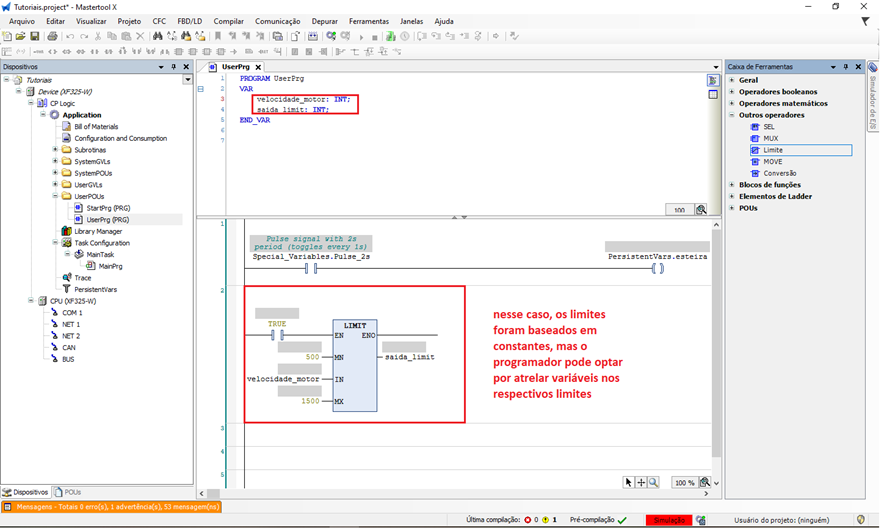

Figura 3. Parametrização do operador LIMIT
Exemplo de Aplicação
Considere um sistema em que a velocidade de um motor deve operar entre 100 e 1500 rpm.
Configuração do operador:
- MIN = 500
- IN = Velocidade_Calculada
- MAX = 1500
Resultados possíveis:
| Velocidade Calculada | Saída do LIMIT |
| 50 | 500 |
| 900 | 900 |
| 1800 | 1500 |
Mesmo que o valor calculado ultrapasse os limites estabelecidos, o operador LIMIT garante que a saída permaneça dentro da faixa definida.

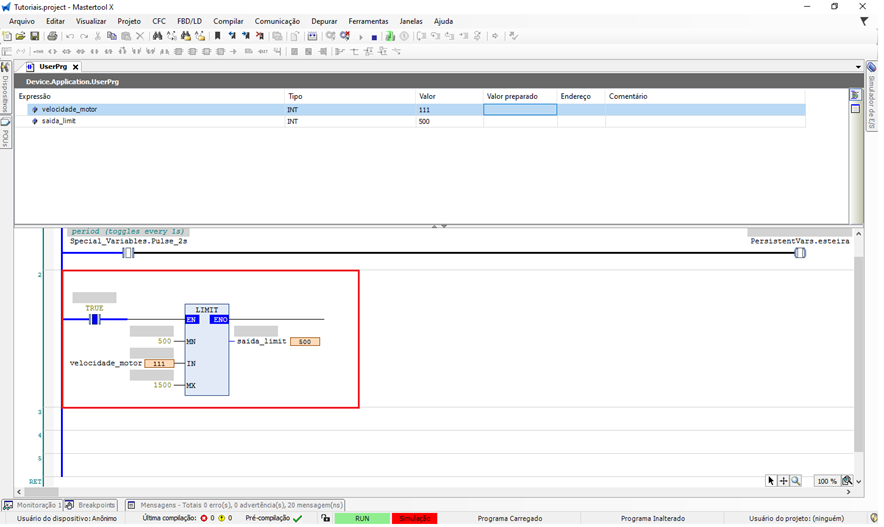

Figura 4. Funcionamento do operador LIMIT
Aplicações na Automação
O operador LIMIT é frequentemente utilizado em:
- Limitação de velocidade de motores
- Controle de temperatura
- Restrição de pressão em processos
- Proteção de atuadores
- Tratamento de sinais analógicos
Em resumo, o operador LIMIT é uma ferramenta importante para controlar e proteger valores numéricos dentro de limites seguros, sendo amplamente utilizado em projetos de automação desenvolvidos no MasterTool X.
