Nexto XF – #49 Bloco MOVE

O objetivo deste tutorial é explicar como inserir e utilizar o operador MOVE em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

MOVE é um operador utilizado para transferência direta de valores entre variáveis dentro da lógica do programa.

Esse operador é muito utilizado quando há necessidade de atualizar uma variável com o valor de outra, armazenar leituras de sensores, ou organizar o fluxo de dados dentro da lógica de controle.

Diferente de alguns operadores que possuem múltiplas entradas ou realizam cálculos, o MOVE trabalha apenas com uma entrada e uma saída, realizando uma operação equivalente a uma atribuição direta de valor.

Funcionalidade

O operador MOVE realiza uma operação simples de movimentação de dados.

Ele pega o valor presente na entrada do operador e copia esse valor para a variável de saída, mantendo o mesmo tipo de dado.

Essa operação é equivalente a uma atribuição direta de valor, permitindo atualizar uma variável com base em outra variável ou constante.

Como inserir no código

Para utilizar o operador MOVE na lógica do programa:

1. Abrir a Toolbox (Caixa de Ferramentas)
2. Ir até a categoria Outros Operadores
3. Localizar o operador MOVE
4. Arrastar o operador para a área da lógica
5. Parametrizar a entrada IN com uma variável ou constante
6. Definir na saída OUT a variável que receberá o valor

Lembrando que, por não ser um bloco de função, a variável utilizada na saída precisa ser declarada previamente no programa.

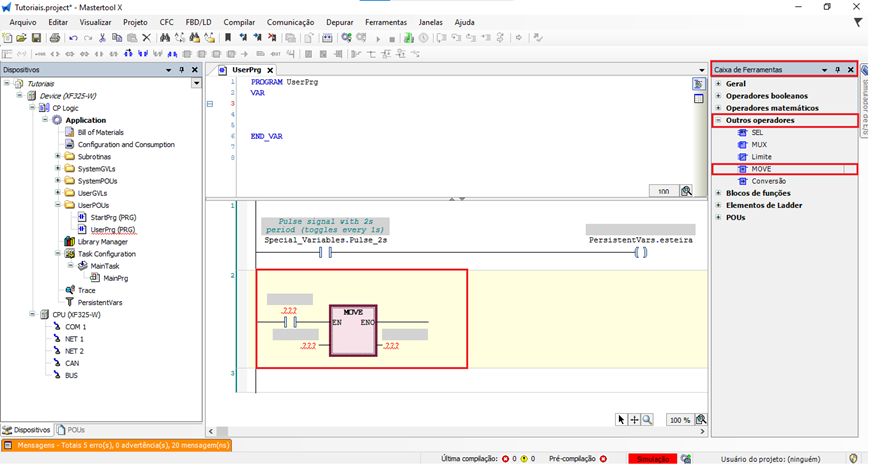

Figura 2. Inserindo o operador MOVE no código

Parâmetro de Entrada

IN

Representa o valor que será transferido para a saída.

• Pode ser uma variável
• Pode ser uma constante
• Deve possuir tipo de dado compatível com a saída

Exemplos de uso:

• IN = Temperatura
• IN = 50
• IN = Nivel_Tanque

Parâmetro de Saída

OUT

Representa a variável que receberá o valor da entrada.

• Deve ser declarada previamente no programa
• Deve possuir tipo de dado compatível com a entrada

Sempre que a lógica que contém o operador MOVE for executada, o valor presente em IN será copiado para OUT.

Lógica de Operação

O funcionamento do operador pode ser representado da seguinte forma:

OUT := IN

Ou seja, o valor da entrada IN é atribuído diretamente à variável de saída OUT.

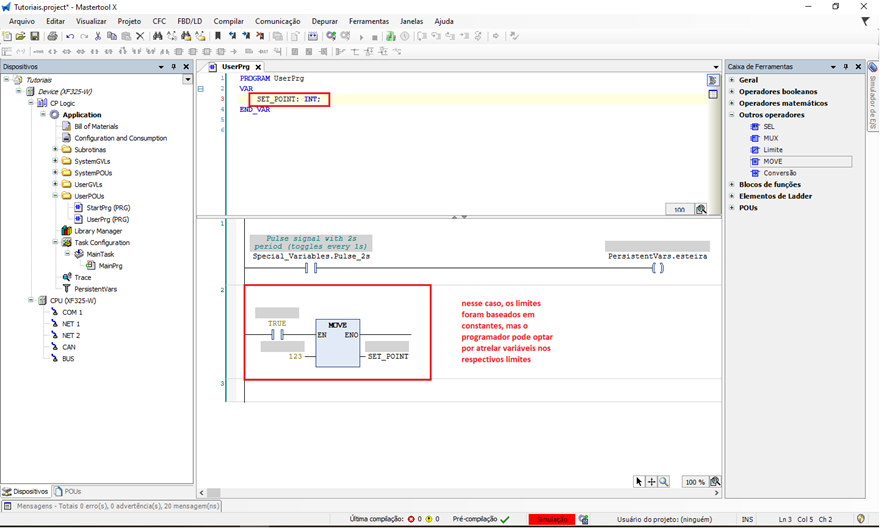

Figura 3. Parametrização do operador MOVE

Exemplo de Aplicação

Suponha um sistema onde o valor de um sensor precisa ser armazenado em outra variável para uso posterior.

Configuração do operador:

• IN = Sensor_Temperatura
• OUT = Temperatura_Atual

Funcionamento:

Sempre que a lógica for executada, o valor da variável Sensor_Temperatura será copiado para Temperatura_Atual.

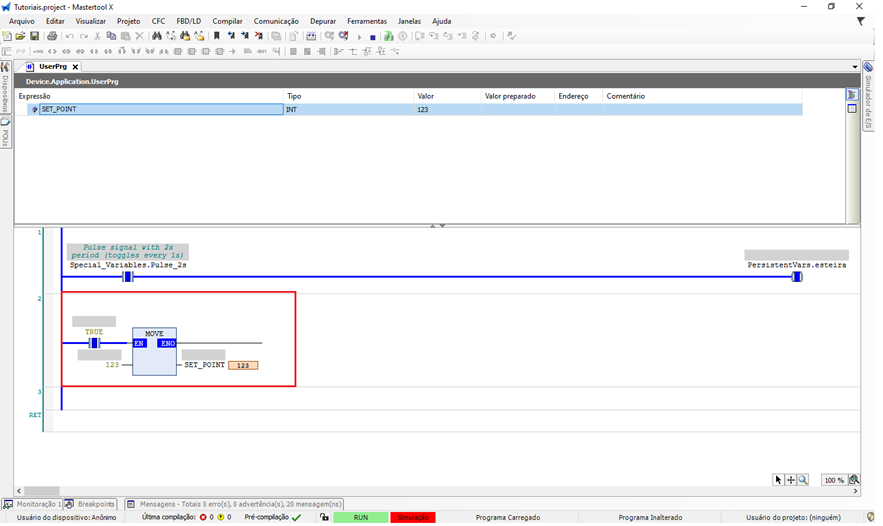

Figura 4. Funcionamento do operador MOVE

Aplicações na Automação

O operador MOVE é frequentemente utilizado para:

• Copiar valores entre variáveis
• Armazenar leituras de sensores
• Atualizar variáveis de processo
• Transferir dados entre partes do programa
• Organizar o fluxo de dados na lógica

Em resumo, o operador MOVE permite transferir o valor de uma entrada para uma variável de saída, sendo uma operação simples, porém muito utilizada na organização e manipulação de dados dentro de programas desenvolvidos no MasterTool X.
