Nexto XF – #34 Transformar Arquivo em PDF

O objetivo deste tutorial é explicar como gerar um arquivo pdf de um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O MasterTool IEC XE permite gerar documentação automática do projeto em formato PDF, facilitando a entrega técnica, arquivamento, manutenção e compartilhamento do sistema desenvolvido.

Esse recurso possibilita selecionar exatamente quais partes do projeto serão documentadas, evitando informações desnecessárias.

Acesso à função de documentação

Para gerar o PDF do projeto, siga os passos abaixo:

1. Na aba superior, clique com o botão direito sobre menu Projeto.
2. Selecione a opção Documento.

Nesse momento, o software abrirá a tela de configuração da documentação do projeto.

Seleção do conteúdo a ser documentado

Na janela de documentação, o usuário poderá escolher quais itens do projeto deseja incluir no PDF, como por exemplo:

• Estrutura do projeto
• Programas e blocos
• Lógica Ladder
• Declaração de variáveis
• Mapeamento de I/O
• Comentários e descrições

Recomenda-se selecionar apenas as partes relevantes para evitar um documento extenso e poluído.

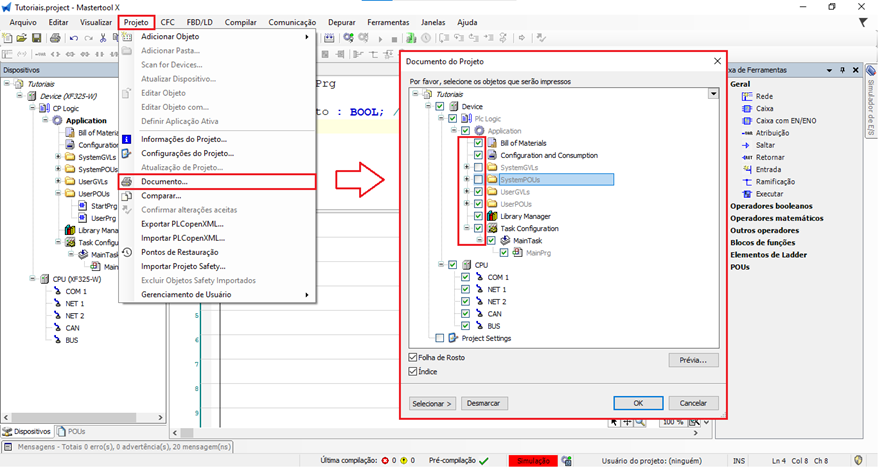

Figura 2. Configuração da janela de geração de PDF do projeto

Visualização prévia do documento

Após selecionar os itens desejados:

1. Clique na opção “Prévia...”
2. O MasterTool exibirá uma pré-visualização do documento, permitindo verificar:
   • Organização das páginas
   • Conteúdo incluído
   • Clareza das informações

Essa etapa é opcional, mas altamente recomendada.

Geração do arquivo PDF

Para gerar o arquivo final:

1. Clique em OK.
2. O MasterTool solicitará:
   • Local onde o arquivo será salvo
   • Nome do arquivo PDF
3. Confirme a operação.

O PDF será então gerado automaticamente com base nas opções selecionadas.

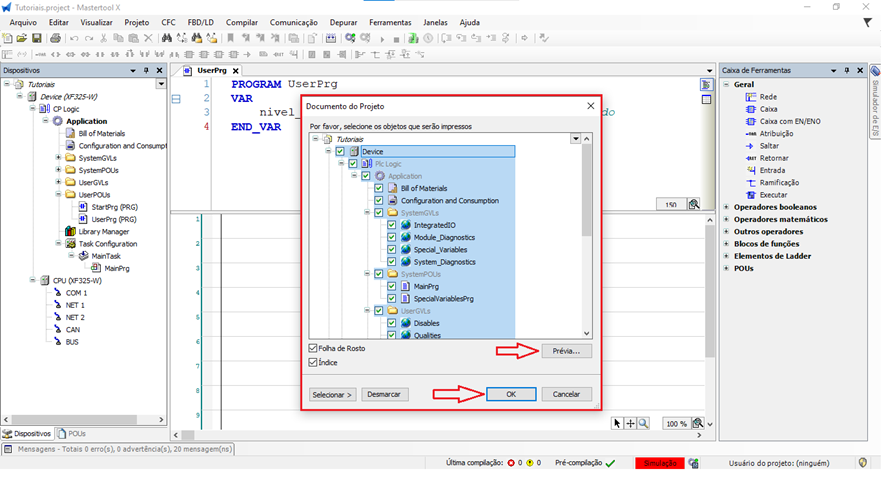

Figura 3. Configuração da janela de geração de PDF do projeto para ter uma visualização prévia ou final

Observações importantes

• O arquivo PDF gerado é somente para documentação, não altera o projeto
• Comentários e descrições bem preenchidos melhoram significativamente a qualidade do documento
• Esse recurso é ideal para:
  • Entrega técnica ao cliente
  • Backup de projeto
  • Manutenção e auditoria
  • Padronização de documentação

Conclusão

A funcionalidade de documentação em PDF do MasterTool IEC XE permite transformar o projeto em um documento técnico completo, de forma rápida e organizada, contribuindo para a padronização e profissionalismo do desenvolvimento.

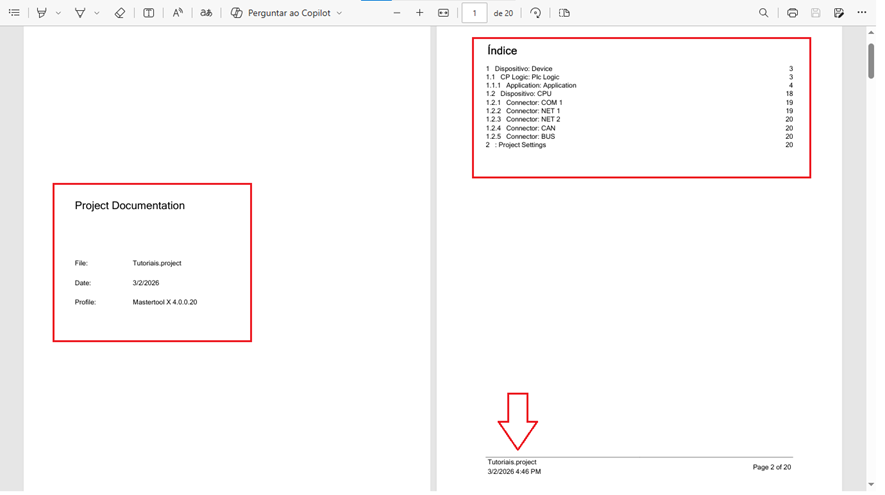

Figura 4. Arquivo PDF do projeto do MasterTool x
