Nexto XF – #35 Comentando código do programa

O objetivo deste tutorial é explicar como o programador pode comentar uma linha dentro do código em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Durante o desenvolvimento da lógica Ladder, é comum a necessidade de desativar temporariamente uma rede para testes, validações ou manutenção, sem precisar apagar o código.

No MasterTool X, isso é feito por meio do comentário de rede.

O que é comentar uma rede

Comentar uma rede significa:

• A lógica não é executada pelo CLP
• O código permanece visível no programa
• Pode ser reativada a qualquer momento
• Não interfere nas demais redes

É uma prática segura e recomendada para testes e depuração.

Como comentar uma rede (linha)

Para comentar uma rede:

1. Selecione a rede (linha) que deseja comentar.
2. Clique com o botão direito do mouse sobre a rede.
3. Selecione a opção “Alternar o estado do comentário da rede”.

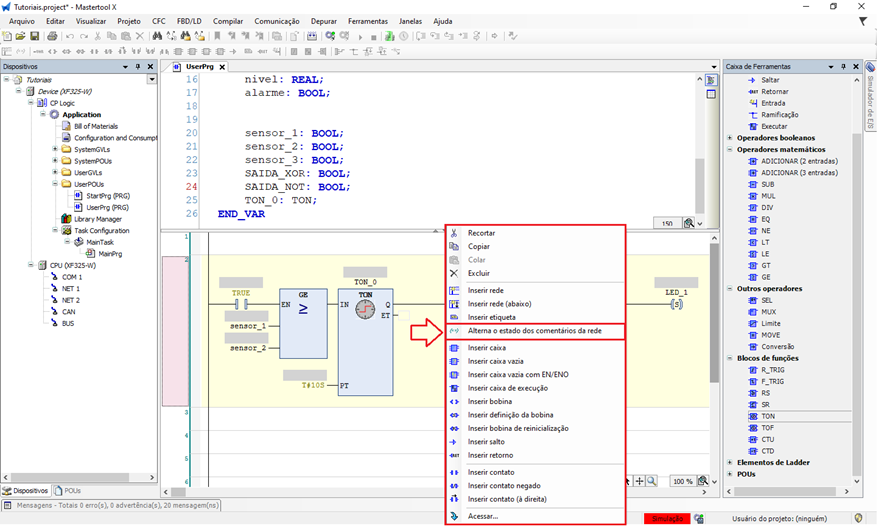

Figura 2. Menu para habilitar a alteração do estado da linha do código

Identificação visual da rede comentada

Quando uma rede está comentada:

• Ela não participa da execução da lógica
• A rede passa a ser exibida em uma coloração esverdeada
• Facilita a identificação visual de trechos desativados

Isso ajuda o programador a saber rapidamente quais partes do código estão fora de operação.

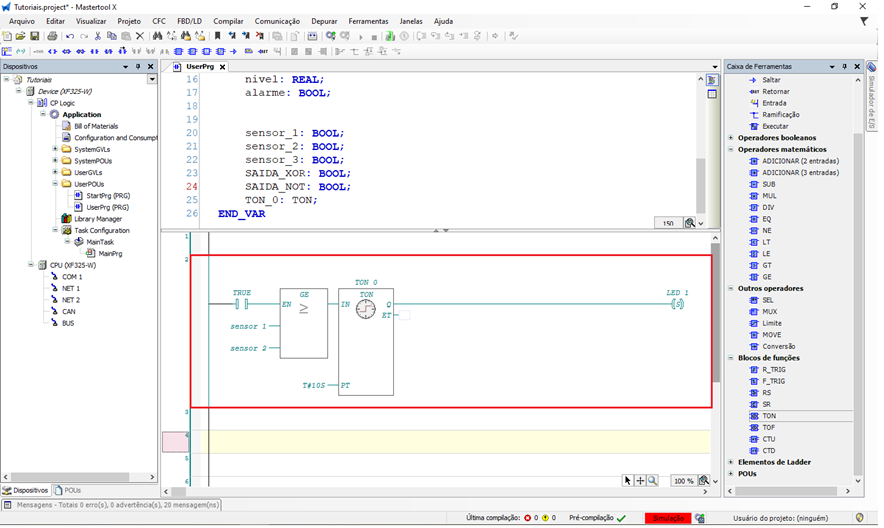

Figura 3. Linha do código comentada

Como reativar a rede comentada

Caso seja necessário reativar a lógica:

1. Selecione novamente a rede comentada.
2. Clique com o botão direito do mouse.
3. Escolha novamente “Alternar o estado do comentário da rede”.

A rede voltará a ficar ativa e será executada normalmente.

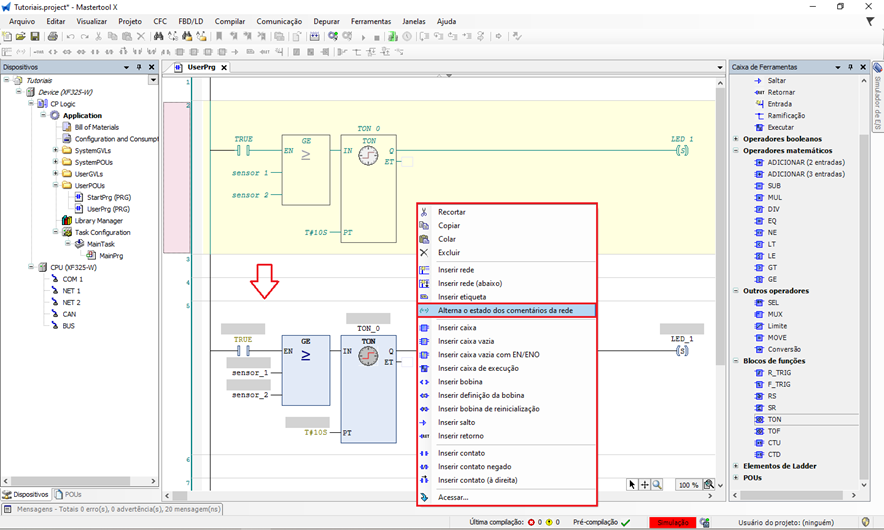

Figura 4. Reverter a visualização da linha do código

Vantagens de comentar redes

• Evita apagar lógica já testada
• Facilita testes comparativos
• Permite depuração segura
• Mantém histórico e entendimento do código

Comentar redes é preferível a excluir código, especialmente em projetos maiores.

Conclusão

O recurso de comentário de rede no MasterTool  X é uma ferramenta simples e poderosa para testes, manutenção e depuração, permitindo ativar e desativar partes da lógica de forma rápida, segura e reversível.
