Nexto XF – #38 Criar subrotinas – Função

O objetivo deste tutorial é explicar como criar subrotinas do tipo função em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Uma Função (Function) é um tipo de POU utilizada para processamento lógico ou matemático que retorna um único valor, não possuindo estado interno.
Ela é ideal para cálculos, validações e decisões simples que precisam ser reutilizadas em diferentes pontos do programa.

Neste exemplo, será criada uma função chamada fun_partida_direta, com retorno do tipo BOOL, implementada em Ladder (LD).

Diferença entre Função, Bloco Funcional e Subrotina

Aplicações típicas de funções

• Validações lógicas
• Comparações de permissões
• Cálculos matemáticos
• Condições de partida e intertravamento
• Regras reutilizáveis

Criação da Função

Para criar a função:

1. Clique com o botão direito do mouse.
2. Selecione Adicionar Objeto.
3. Escolha POU.
4. No campo Tipo, selecione Função.
5. No campo Nome, digite fun_partida_direta.
6. Defina o tipo de retorno como BOOL.
7. Escolha a linguagem de implementação LD – Ladder Diagram.
8. Confirme a criação.

Após isso, a função será aberta para edição.

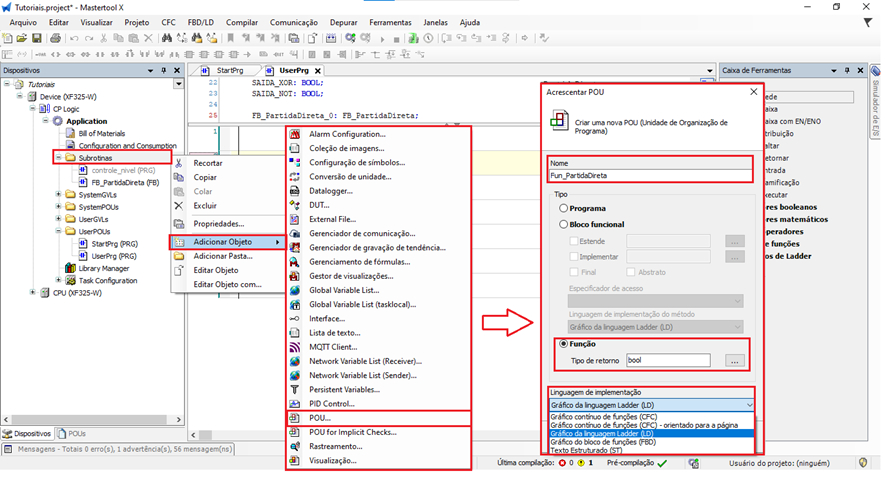

Figura 2. Criação um POU do tipo Função

Estrutura e funcionamento da Função

Uma função possui:

• Entradas (VAR_INPUT) → parâmetros utilizados no processamento
• Valor de retorno → resultado lógico ou numérico da função

Diferente de Blocos Funcionais:

• A função não mantém estado
• Não exige variável de instância
• Retorna sempre um único valor

Desenvolvimento da lógica da função

Dentro da função fun_partida_direta:

• Crie as variáveis de entrada necessárias (ex.: botão de partida, botão de parada, permissões)
• Desenvolva a lógica Ladder que represente a condição de partida direta
• O resultado da lógica será atribuído diretamente ao valor de retorno da função

Exemplo conceitual:

• Se todas as permissões estiverem corretas → retorno TRUE
• Caso contrário → retorno FALSE

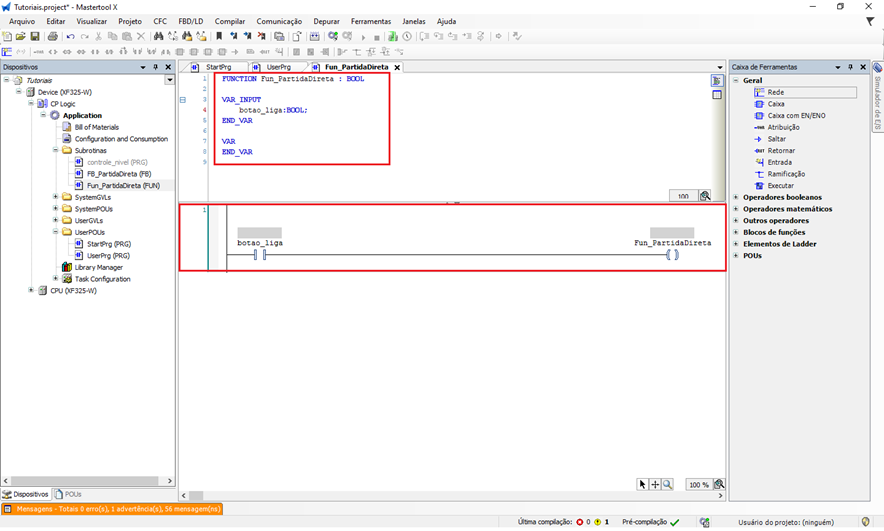

Figura 3. Criação da lógica da função

Chamada da Função na lógica

Para utilizar a função:

1. Abra o UserPrg ou outra POU.
2. Insira uma Caixa Vazia com EN/ENO ou utilize a função diretamente em um bloco lógico.
3. Digite o nome fun_partida_direta.
4. Parametrize as entradas da função.
5. Utilize o valor retornado (BOOL):
   • Em série com contatos
   • Para acionar uma bobina
   • Como condição em outros blocos lógicos

Como a função não possui estado, ela é avaliada toda vez que for chamada.

Finalização e teste

Após implementar a função:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Teste as entradas da função.
4. Observe o valor de retorno sendo utilizado na lógica principal.

O uso de Funções permite criar um código mais limpo, reutilizável e organizado, sendo ideal para encapsular regras simples e evitar repetição de lógica no projeto.

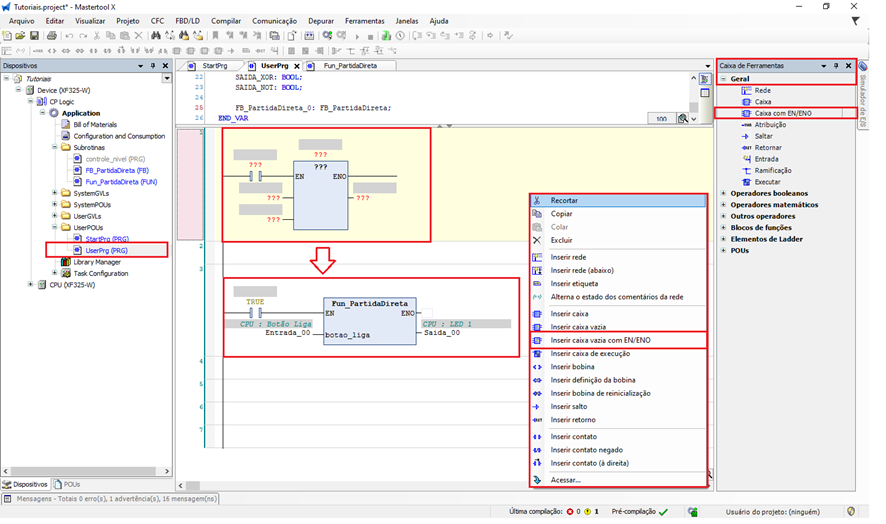

Figura 4. Chamada da função via UserPrg

Finalização e teste

Após configurar:

1. Faça o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Teste cada instância separadamente.
4. Observe que cada bloco responde de forma independente.

O uso de Blocos Funcionais é essencial para criar lógicas reutilizáveis, organizadas e escaláveis, sendo uma das práticas mais importantes em programação Ladder profissional.

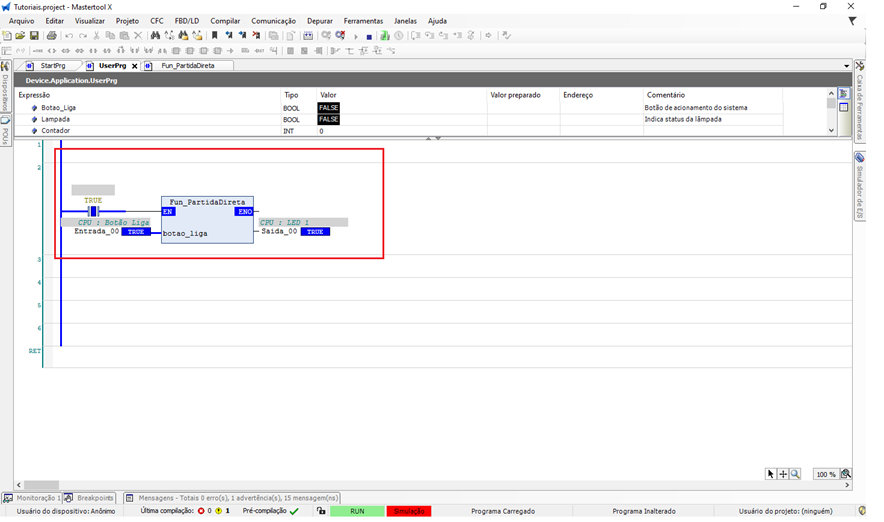

Figura 5. Funcionamento da Subrotina
