Nexto XF – #39 – Criar lista de variáveis globais

O objetivo deste tutorial é explicar como criar uma lista de variáveis globais em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

A GVL (Global Variable List) é utilizada para declarar variáveis globais, ou seja, variáveis que podem ser acessadas e utilizadas em qualquer parte do projeto, independentemente da POU (UserPrg, subrotinas, blocos funcionais ou funções).

Esse recurso é essencial para compartilhar informações entre diferentes lógicas, padronizar sinais e melhorar a organização do projeto.

Boas práticas no uso de GVLs

• Utilize GVLs para:
  • Sinais compartilhados
  • Estados globais
  • Parâmetros de configuração
• Evite excesso de variáveis globais desnecessárias
• Use nomes claros e padronizados
• Separe GVLs por finalidade, quando o projeto crescer

Acesso ao local de criação da GVL

Para criar uma GVL no projeto:

1. Na árvore do projeto, localize o item UserGVLs.
2. Clique com o botão direito do mouse sobre UserGVLs.
3. Selecione a opção Adicionar Objeto.
4. Escolha Global Variable List.

Opcionalmente, é possível criar pastas para organização, mas neste exemplo a GVL será criada diretamente em UserGVLs.

Criação da lista de variáveis globais

Após selecionar Global Variable List:

1. Defina um nome para a GVL
   Exemplo: gvl_sinais, gvl_controle, gvl_io
2. Confirme a criação.

O software abrirá automaticamente o campo de declaração das variáveis globais.

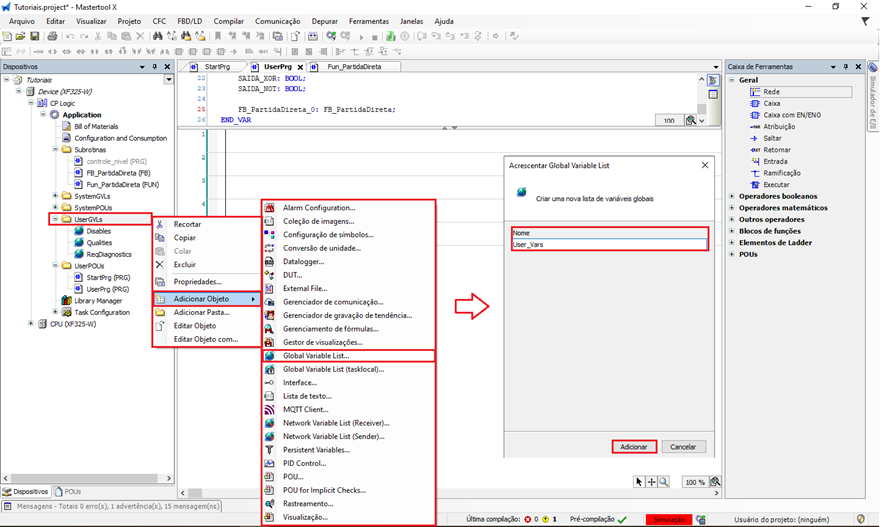

Figura 2. Criação uma GVL

Declaração das variáveis globais

Dentro da GVL, as variáveis devem ser declaradas da mesma forma que variáveis locais:

botao_partida : BOOL;
nivel_tanque  : INT;
alarme_nivel  : BOOL;

Todas as variáveis declaradas nessa lista passam a ser globais, ou seja:

• Não precisam ser redeclaradas em outras POUs
• Podem ser utilizadas diretamente em qualquer lógica do projeto

Diferença entre variáveis globais e locais

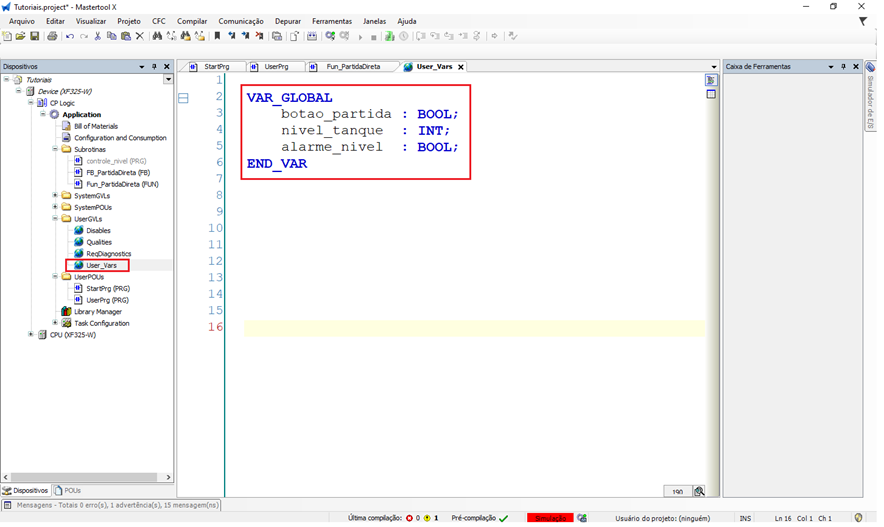

Figura 3. Criação das variáveis globais

Uso das variáveis globais no projeto

Após criadas, as variáveis da GVL podem ser:

• Utilizadas no UserPrg
• Utilizadas em subrotinas
• Utilizadas em blocos funcionais
• Utilizadas em funções
• Associadas a entradas e saídas
• Monitoradas e forçadas durante a simulação

Basta referenciar o nome da variável normalmente na lógica.

A GVL (Global Variable List) é uma ferramenta fundamental para organização e compartilhamento de dados no projeto, permitindo que diferentes partes da aplicação se comuniquem de forma clara, padronizada e eficiente.

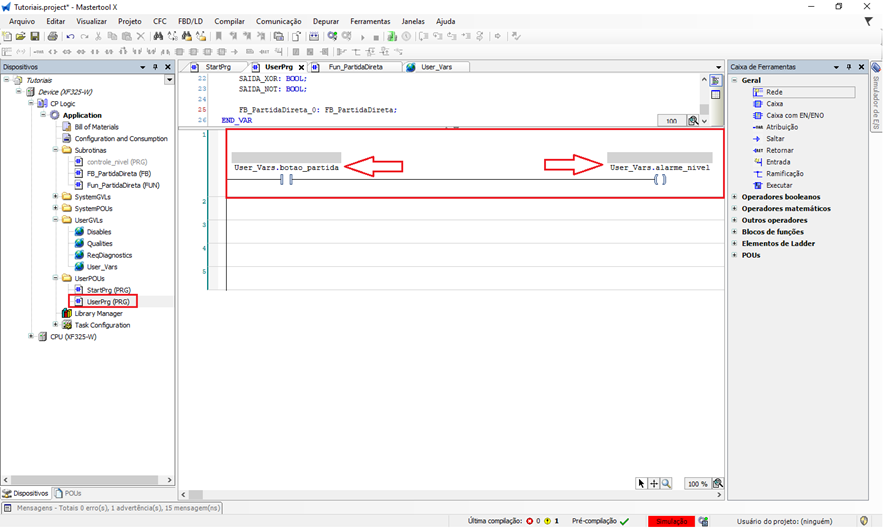

Figura 4. Chamada das variáveis globais via UserPrg
