Nexto XF – #42 Diferença entre o Reset a Quente, Reset a Frio e Reset a Origem

O objetivo deste tutorial é explicar a diferença entre o Reset a Quente, Reset a Frio e Reset a Origem em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Durante o desenvolvimento, testes ou manutenção de uma aplicação, pode ser necessário reinicializar o CLP. No MasterTool IEC XE, isso pode ser feito pelo menu superior Comunicação, onde estão disponíveis três tipos de reset: Reset Quente, Reset Frio e Reset de Origem.

Cada um deles possui efeitos diferentes sobre o programa e sobre as variáveis.

Reset Quente (Warm Reset)

O reset quente reinicia apenas a execução do programa, mantendo o máximo possível do estado atual do controlador.

Características:

• O código permanece carregado no CLP.
• A CPU reinicia a execução do programa.
• As variáveis normais são reinicializadas.
• As variáveis RETAIN e PERSISTENT mantêm seus valores.
• Não apaga dados internos importantes.

Quando usar:

• Durante testes de lógica.
• Quando se deseja reiniciar a execução sem perder estados importantes.
• Situações em que o CLP precisa voltar a operar rapidamente.

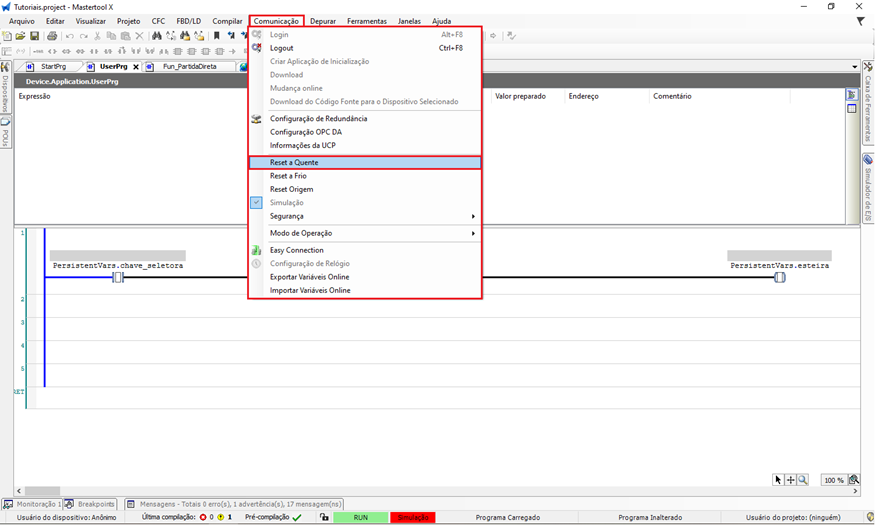

Figura 2. Reset a quente

Reset Frio (Cold Reset)

O reset frio faz uma reinicialização mais profunda do controlador, semelhante a desligar e ligar o equipamento.

Características:

• O código continua carregado no CLP.
• Todas as variáveis normais são reinicializadas.
• As variáveis RETAIN são reinicializadas.
• As variáveis PERSISTENT mantêm seus valores.
• A CPU retorna normalmente em modo STOP após o reset.

Quando usar:

• Para simular uma queda de energia.
• Para validar o comportamento das variáveis retentivas.
• Quando se deseja reiniciar o sistema sem apagar dados críticos.

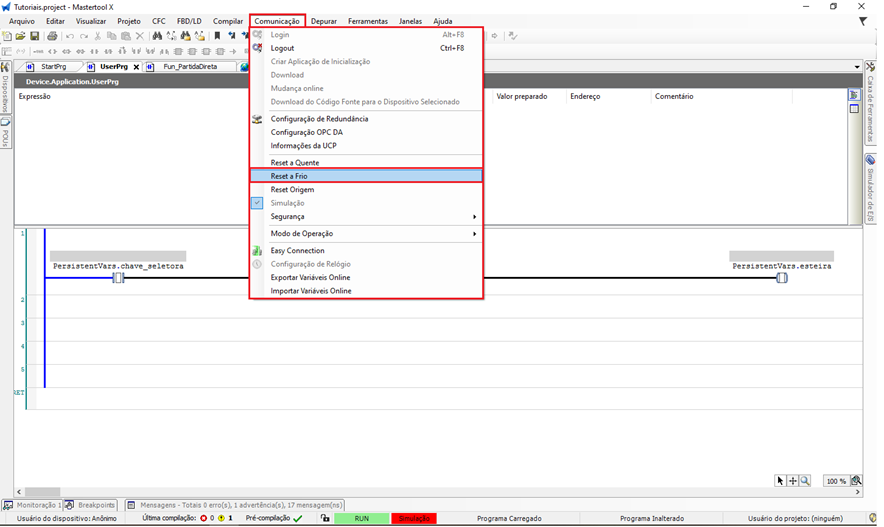

Figura 3. Reset a Frio

Reset de Origem (Factory Reset / Reset Total)

O reset de origem é o mais drástico e retorna o CLP às condições iniciais de fábrica.

Características:

• O programa é removido do CLP.
• Todas as variáveis são apagadas, incluindo:
  • Variáveis normais
  • Variáveis RETAIN
  • Variáveis PERSISTENT
• Configurações internas podem ser restauradas ao padrão.
• O CLP fica sem aplicação carregada.

Quando usar:

• Antes de carregar um projeto totalmente novo.
• Em manutenção corretiva.
• Quando há inconsistência grave de dados ou comportamento inesperado.
• Para entregar o CLP “limpo” para outro projeto.

Figura 4. Reset Origem

Comparativo resumido

Observação importante

• O reset de origem deve ser usado com cuidado, pois não há recuperação do código após a execução.
• Para testes do comportamento de memória, o reset frio é o mais indicado.
• Para simples reinicialização da lógica, o reset quente é suficiente e mais seguro.

Esse entendimento é fundamental para evitar perda de dados importantes e para escolher corretamente o tipo de reset conforme o estágio do projeto.
