Nexto XF – #44 Adicionando o Trace

O objetivo deste tutorial é explicar como adicionar e parametrizar o Trace em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O Trace (Rastreamento) é um recurso utilizado para monitorar e registrar o comportamento de variáveis ao longo do tempo, exibindo essas informações em forma de gráfico.

Esse recurso é extremamente útil para:

• Analisar o funcionamento de lógicas complexas
• Diagnosticar problemas de temporização
• Verificar comportamento de sinais digitais e analógicos
• Comparar múltiplas variáveis simultaneamente

Diferente da simples visualização online das variáveis, o Trace permite acompanhar a evolução dos valores de forma contínua, facilitando a análise do sistema.

Como adicionar um Trace ao projeto

Para criar um rastreamento no projeto, siga os passos abaixo:

1. Na árvore do projeto, localize o objeto Application.
2. Clique com o botão direito do mouse sobre ele.
3. Selecione Adicionar Objeto.
4. Escolha a opção Rastreamento ou Trace (o nome pode variar dependendo do idioma do software).

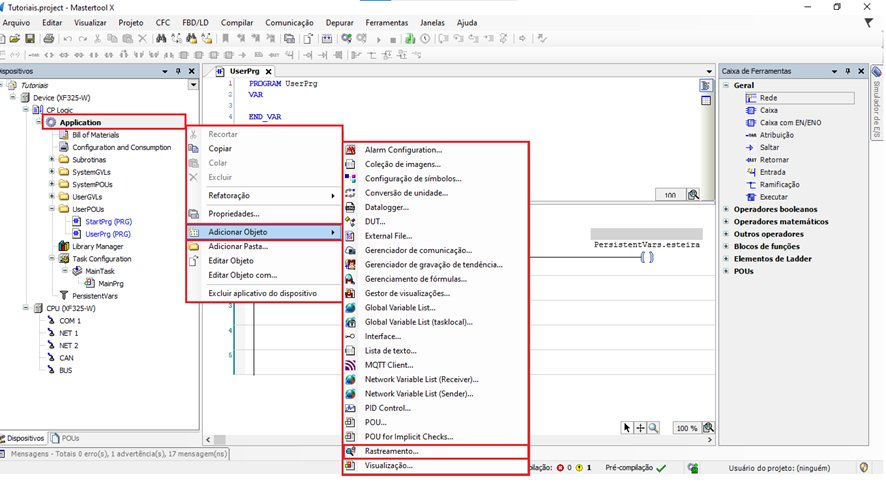

Figura 2. Adicionando o Trace

Após isso, será solicitado o nome do objeto de rastreamento.

• O usuário pode manter o nome padrão ou definir um novo nome.
• É possível criar vários traces dentro do mesmo projeto, caso seja necessário monitorar diferentes grupos de variáveis.

Configuração da tarefa de registro

Após criar o Trace, será necessário definir a tarefa responsável pela coleta dos dados.

No campo Referência da tarefa para registro, selecione:

MainTask

Essa tarefa define a frequência com que os dados das variáveis serão registrados, pois o rastreamento ocorre sincronizado com o ciclo da tarefa selecionada.

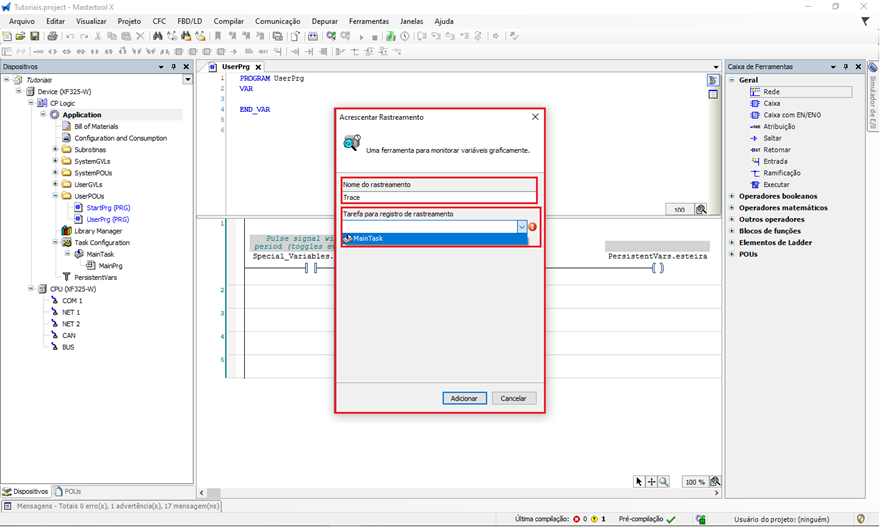

Figura 3. Configurando o Trace

Adicionando variáveis ao gráfico

Para que o Trace funcione, é necessário informar quais variáveis serão monitoradas.

Para isso:

1. Clique em Adicionar Variável.
2. Insira as variáveis que deseja acompanhar no gráfico.

Existem duas formas de selecionar as variáveis:

• Digitação direta

O usuário pode digitar o nome da variável diretamente.

• Para variáveis globais, basta digitar o nome.
• Para variáveis locais, pode ser necessário informar o caminho completo da variável, incluindo o bloco ou programa onde ela foi declarada.

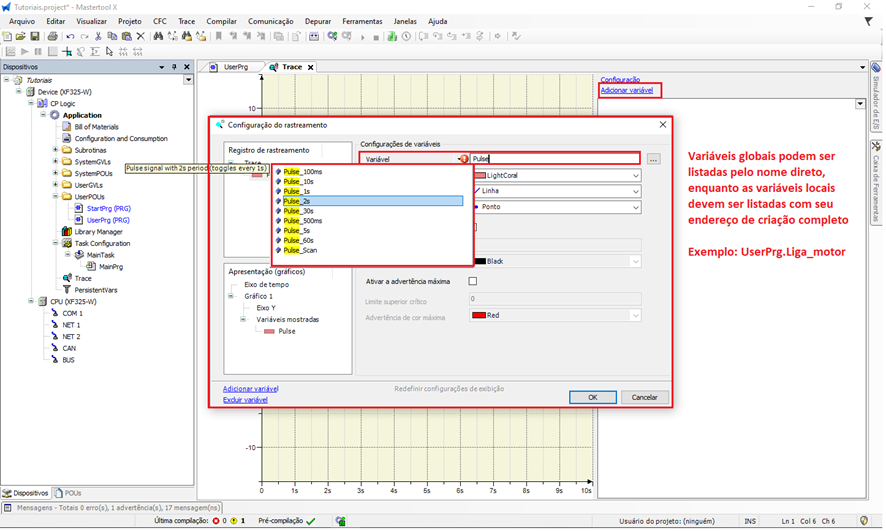

Figura 4. Adicionar variável pela forma direta

• Seleção pela árvore do projeto

Outra forma mais prática é utilizar o botão com três pontos (...) ao lado do campo de seleção.

Ao clicar nesse botão:

• Será aberta a árvore de variáveis do projeto
• O usuário poderá navegar manualmente até a variável desejada
• Selecionar e adicionar ao rastreamento

Essa forma evita erros de digitação e facilita a localização das variáveis.

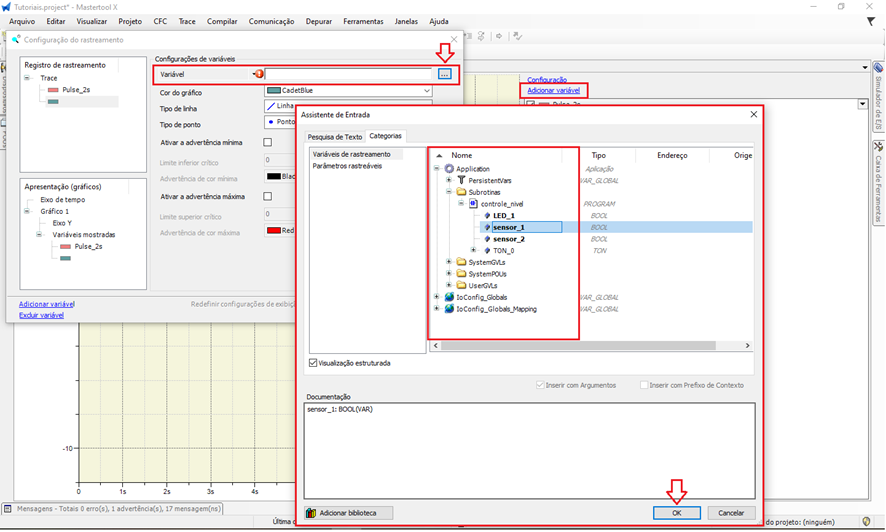

Figura 5. Adicionar variável pela arvore de projeto

Executando o Trace

Após configurar o rastreamento:

1. Faça o Login no CLP.
2. Coloque o controlador em modo RUN.
3. Clique com o botão direito do mouse sobre o objeto Trace.
4. Selecione a opção Baixar Rastreamento (Download Trace).

Esse comando envia a configuração do rastreamento para o controlador e inicia o registro dos dados.

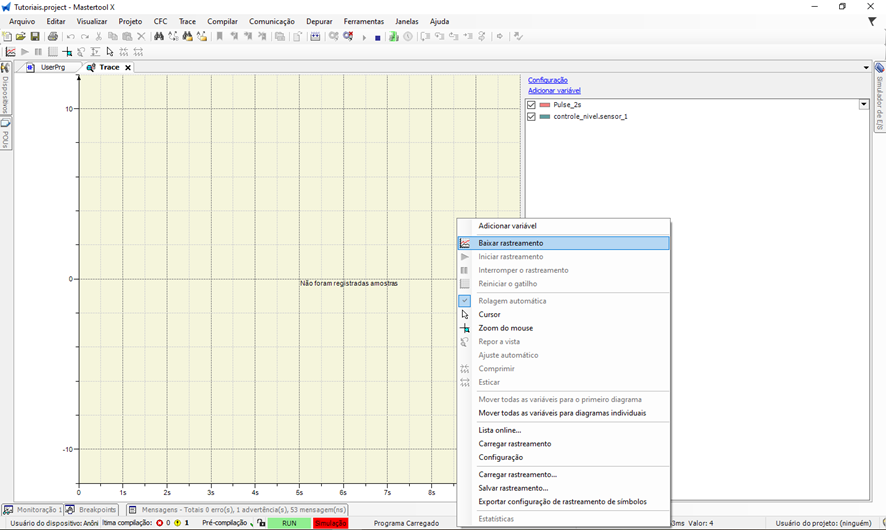

Figura 6. Baixando o rastreamento do trace

Observação importante

O Trace é uma ferramenta extremamente útil para diagnóstico e análise de comportamento de variáveis, permitindo visualizar com precisão a dinâmica da lógica ao longo do tempo, algo que não é possível observar apenas olhando o estado instantâneo das variáveis na lógica Ladder.

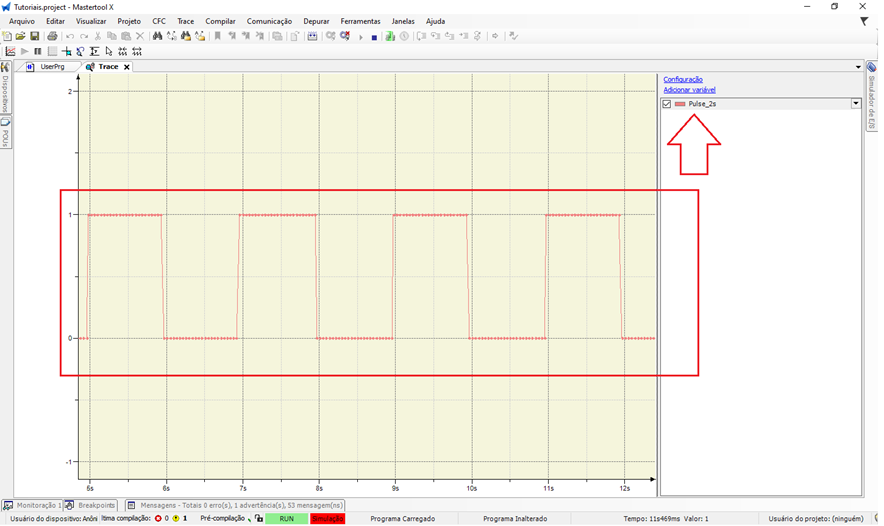

Figura 7. Funcionamento do Trace
