Nexto XF #63 – Download do projeto e login no CLP

O objetivo deste tutorial é explicar como fazer o download do projeto e realizar o login no CLP.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1.ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

Configuração de rede (pré-requisito)

Antes de iniciar, é fundamental que o computador e o CLP estejam na mesma faixa de rede.

Isso significa que:

• Os três primeiros octetos do IP devem ser iguais
• Apenas o último número (identificador do dispositivo) deve ser diferente

Exemplo:

• CLP → 192.168.15.10
• Computador → 192.168.15.100

Configuração do Gateway

Após garantir a comunicação na rede, siga os passos:

1. Na árvore do projeto, clique em Device
2. Localize o campo Gateway
3. Clique em Adicionar um novo Gateway

Ao abrir a janela:

1. Selecione a opção Local Host
2. No campo de endereço, insira o IP do CLP
3. Opcionalmente, altere o nome do Gateway (pode ser qualquer identificação)
4. Clique em OK

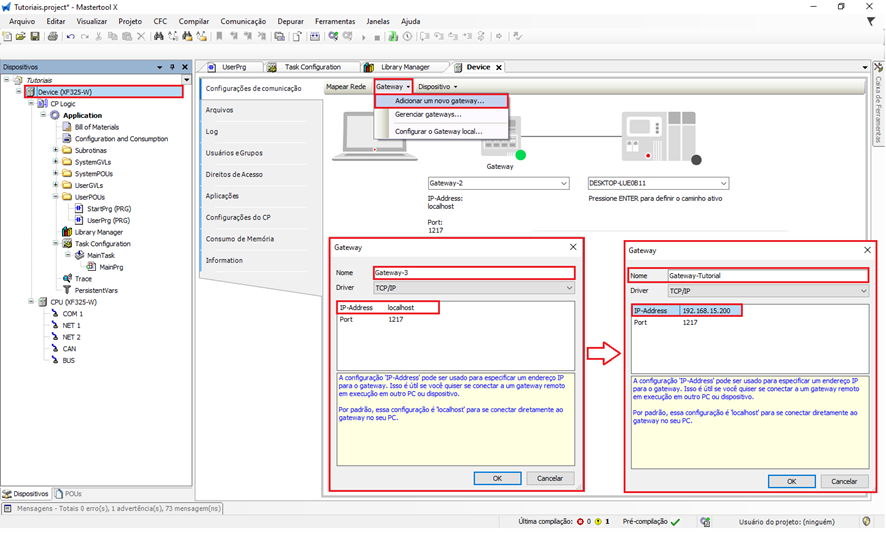

Figura 2. Criando e parametrizando um novo gateway

Seleção e mapeamento do dispositivo

Após criar o Gateway:

1. Clique no combo box de seleção de Gateway
2. Selecione o Gateway recém-criado
3. Clique em Mapear Rede

Após isso:

• O software irá buscar o dispositivo
• Na lateral direita serão exibidas as informações do CLP
• Isso indica que o dispositivo foi encontrado corretamente

Nesse momento, já temos uma pré-conexão estabelecida

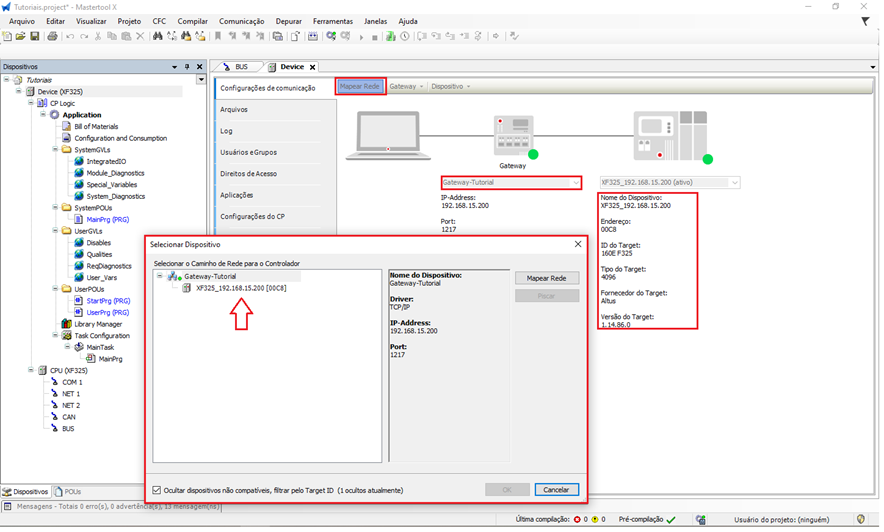

Figura 3. Mapeando a rede com o gateway criado

Realizando o Login

Com o dispositivo mapeado:

1. Acesse o menu Comunicação
2. Clique em Login
3. Confirme as mensagens exibidas pelo software

Durante esse processo:

• A aplicação será transferida para o CLP (caso necessário)
• A CPU pode ir automaticamente para o modo STOP

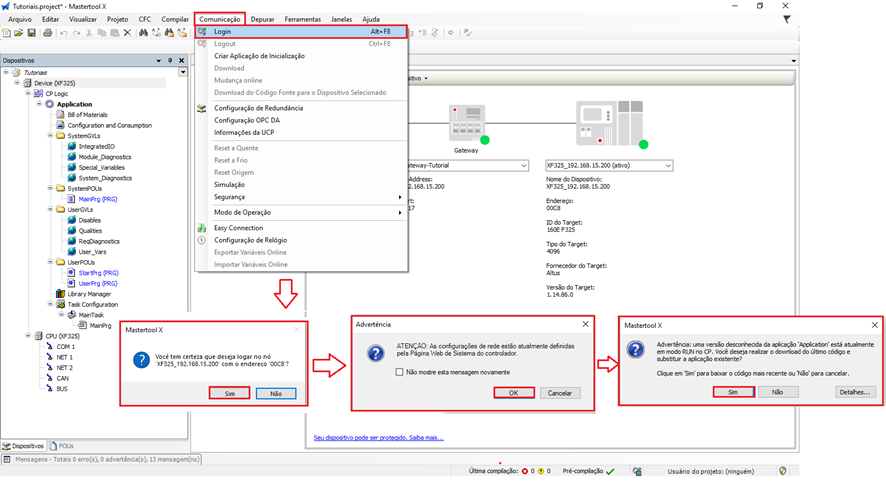

Figura 4. Download do código para o CLP

Colocando a CPU em RUN

Após o login:

1. Acesse o menu Depurar
2. Clique em Reiniciar (Run)

Com isso:

• A CPU entrará em modo RUN
• A lógica começará a ser executada

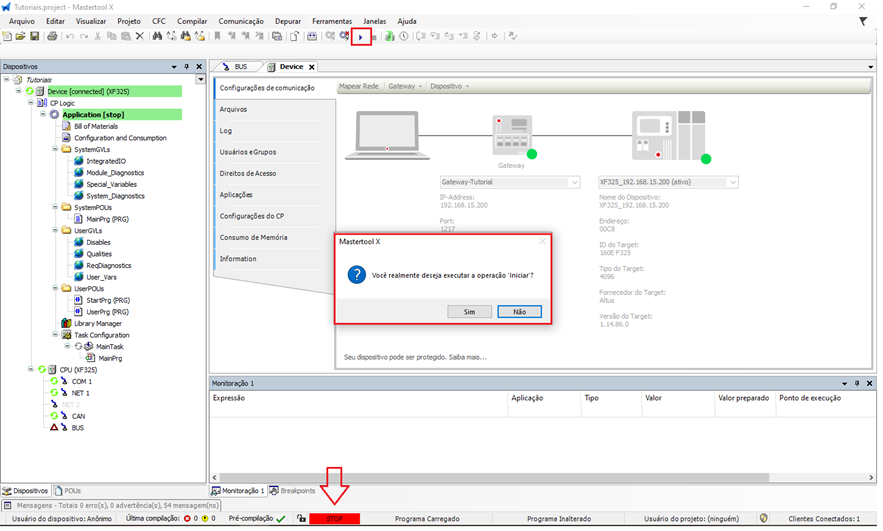

Figura 5. Passando o CLP para modo RUN

Resultado esperado

Após esses passos:

• O CLP estará executando o programa
• O usuário poderá monitorar variáveis em tempo real
• Será possível realizar testes e validações da lógica

Observações importantes

• O IP do computador e do CLP devem estar na mesma rede
• O Gateway deve ser configurado corretamente
• O mapeamento é essencial antes do login
• A CPU pode entrar em STOP durante o processo
• É necessário colocar em RUN manualmente após o login

Em resumo, o processo de download e login envolve configurar corretamente a rede, criar o Gateway, mapear o dispositivo e então estabelecer a conexão, permitindo a execução e monitoramento do programa no CLP.
