Nexto XF #65 – Enviando o código fonte para o CLP

O objetivo deste tutorial é explicar como fazer o envio do código para o CLP via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO


O envio do código-fonte para o CLP é uma prática importante em projetos de automação, pois permite armazenar dentro do próprio controlador uma cópia completa do projeto desenvolvido, facilitando manutenção, backup e recuperação futura.

O que é o código-fonte

O código-fonte é o projeto completo desenvolvido no MasterTool, contendo:

• Lógicas Ladder e/ou Texto Estruturado
• Declaração de variáveis
• Comentários
• Estruturas (POUs, DUTs, GVLs)
• Bibliotecas utilizadas

Ou seja, não é apenas o programa executável, mas sim toda a estrutura do projeto.

Importância do envio

Quando o código-fonte é enviado ao CLP:

• Ele fica armazenado em uma área específica da memória do controlador
• Permite realizar upload completo posteriormente
• Facilita manutenção em campo
• Evita perda do projeto original

Nos CLPs da Altus, ao realizar o upload do código-fonte:

• O usuário recupera exatamente o projeto original
• Incluindo comentários, nomes de variáveis e organização


Método 1: Envio durante o download

Durante o processo de download:

1. Clique em Comunicação → Login
2. Inicie o download da aplicação
3. Em uma das janelas de confirmação, será exibida a opção:
   • Enviar código-fonte
4. Selecione Sim

Funcionamento:

• O software irá:
  • Compilar o projeto
  • Enviar o código executável
  • Enviar o código-fonte
• O processo pode levar alguns minutos

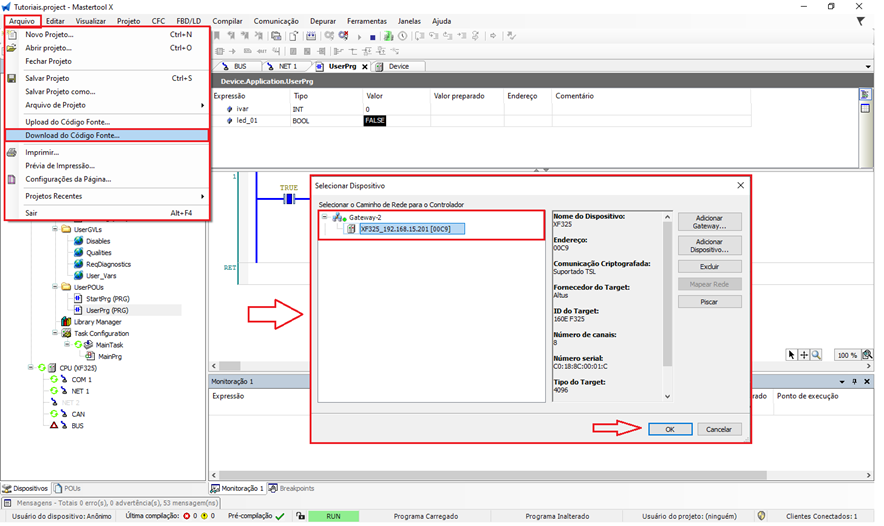

Figura 2. Envio do Código fonte para o CLP


Método 2: Envio manual do código-fonte

Caso o CLP já esteja conectado:

1. Vá até o menu Arquivo
2. Clique em Download do código-fonte
3. Selecione a CPU desejada
4. Confirme a operação

Funcionamento:

• O projeto será compilado novamente
• O código-fonte será enviado para o CLP selecionado
• Não é necessário refazer o download completo da aplicação

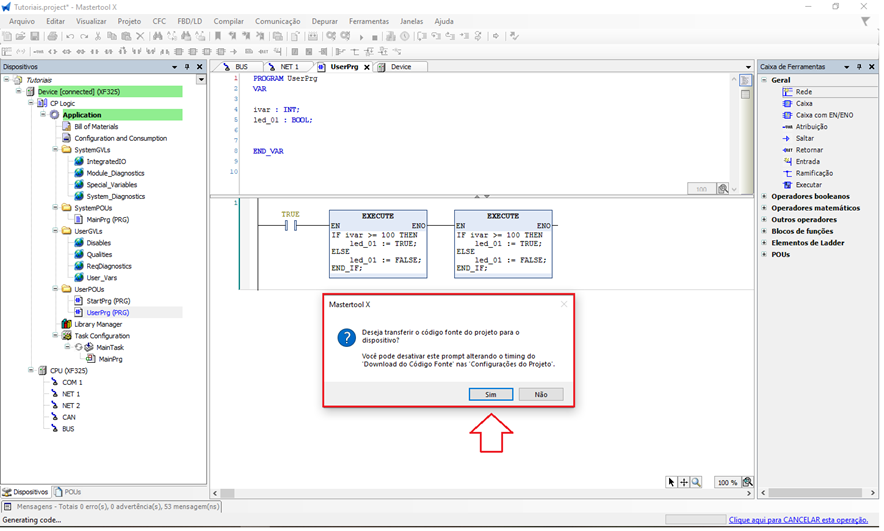

Figura 3. Envio do Código fonte para o CLP - parte 2

Observação importante

• Não é necessário enviar o código-fonte a cada modificação
• O envio leva mais tempo, pois:
  • O projeto é recompilado
  • O código é transferido para o CLP

Recomendação:

• Enviar o código-fonte apenas na versão final do projeto
