Nexto XF #66 – Upload do código fonte

O objetivo deste tutorial é explicar como fazer o upload de um código fonte que está armazenado dentro de um CLP via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1.ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

O upload do código-fonte é uma funcionalidade essencial em automação, pois permite recuperar o projeto completo diretamente do CLP, sendo muito utilizado em manutenção, diagnóstico ou quando o projeto original não está disponível.

Importância do upload

O upload possibilita:

• Recuperar o projeto diretamente do CLP
• Acessar lógica, variáveis e comentários
• Realizar manutenção sem possuir o arquivo original
• Garantir continuidade do sistema

Importante:
O upload só é possível se o código-fonte tiver sido previamente enviado ao CLP.

Verificação de disponibilidade do código-fonte

Para verificar se o CLP possui código-fonte:

1. Acesse o menu Arquivo
2. Clique em Upload do código-fonte

Mapeamento do dispositivo

Após isso:

1. Será aberta uma janela semelhante ao Easy Connection
2. Clique para mapear a rede
3. Localize o CLP desejado
4. Selecione a CPU
5. Clique em OK

Resultado da verificação

O MasterTool irá informar:

• Se não houver código-fonte:
  • O upload não poderá ser realizado
• Se houver código-fonte:
  • O sistema avançará para a próxima etapa

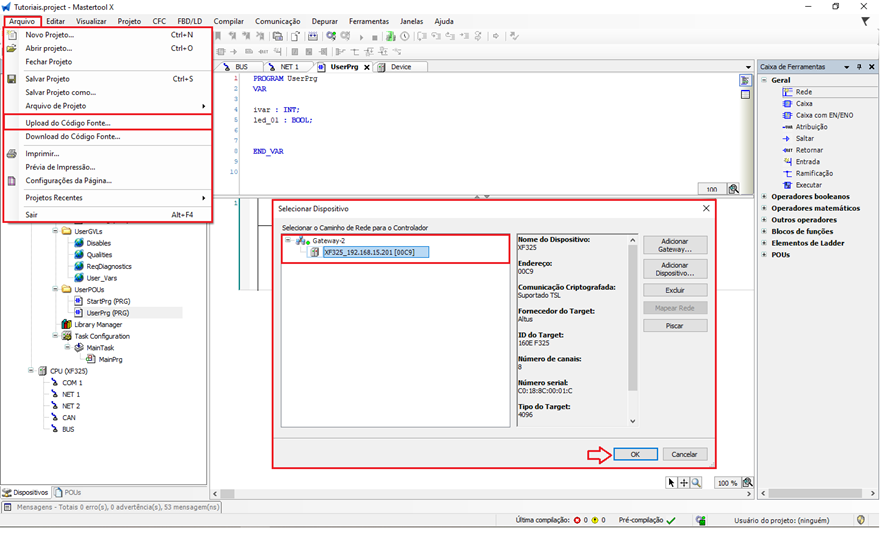

Figura 2. Mapeamento da CPU que será verifica a existência do código fonte

Seleção do local de salvamento

Na próxima janela:

1. Escolha uma pasta no computador
2. Defina o local onde o projeto será salvo

Configuração dos conteúdos

Na aba Conteúdos:

• Marque todas as opções disponíveis

Isso garante que o projeto seja recuperado de forma completa, incluindo:

• Lógicas
• Variáveis
• Comentários
• Bibliotecas
• Estrutura do projeto

Extração do projeto

Após configurar:

1. Clique em Extrair

O sistema irá:

• Baixar o código-fonte do CLP
• Reconstruir o projeto no computador

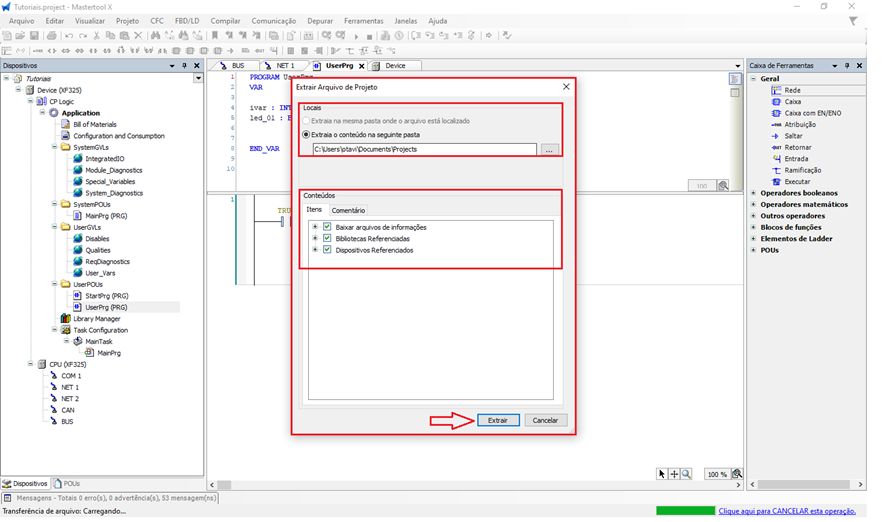

Figura 3. Seleção de onde será salvo o código fonte e o conteúdo nele presente

Abertura do projeto

Ao final do processo:

• O MasterTool perguntará se deseja abrir o projeto automaticamente

Se confirmado:

• O projeto será carregado
• Já estará pronto para edição e análise

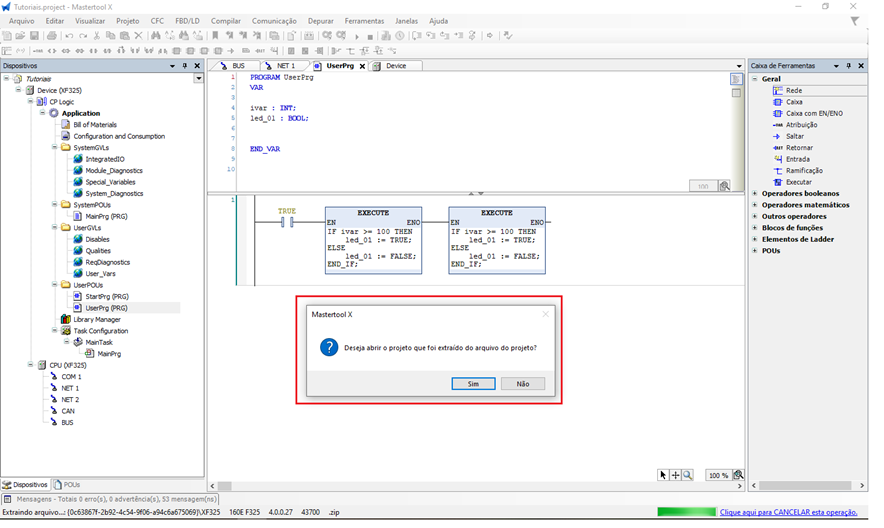

Figura 4. Opção de abertura do código fonte

Aplicações na automação

• Recuperação de projetos
• Manutenção em campo
• Auditoria de sistemas
• Diagnóstico de falhas
• Continuidade operacional

Observações importantes

• Só funciona se o código-fonte estiver no CLP
• Recomenda-se sempre enviar o código-fonte no final do projeto
• Marcar todos os conteúdos garante recuperação completa
• O processo pode levar alguns minutos

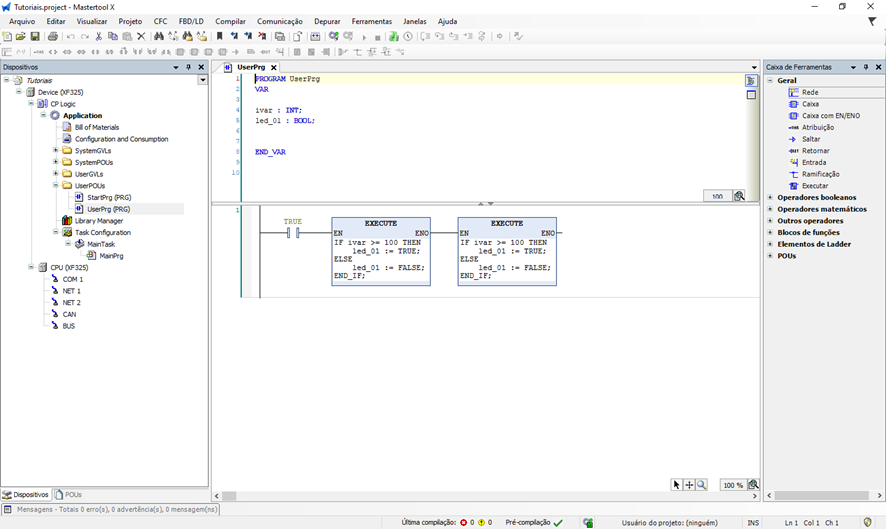

Figura 5. Código fonte aberto e pronto para ser editado
