Nexto XF #67 – Opções de envio do código fonte para o CLP

O objetivo deste tutorial é explicar como fazer o upload de um código fonte que está armazenado dentro de um CLP via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

Além das formas já apresentadas anteriormente, o MasterTool IEC XE permite configurar automaticamente o envio do código-fonte em determinados momentos do projeto, facilitando o processo e garantindo que o CLP esteja sempre atualizado conforme a necessidade do usuário.

Acesso às configurações do projeto

Para configurar essa funcionalidade:

1. No menu superior, clique em Projeto
2. Selecione Configuração do Projeto

Configuração do envio do código-fonte

Dentro da janela de configuração:

1. Localize a opção relacionada a Download do código-fonte
2. Será apresentada uma lista com diferentes momentos em que o software pode realizar o envio automaticamente

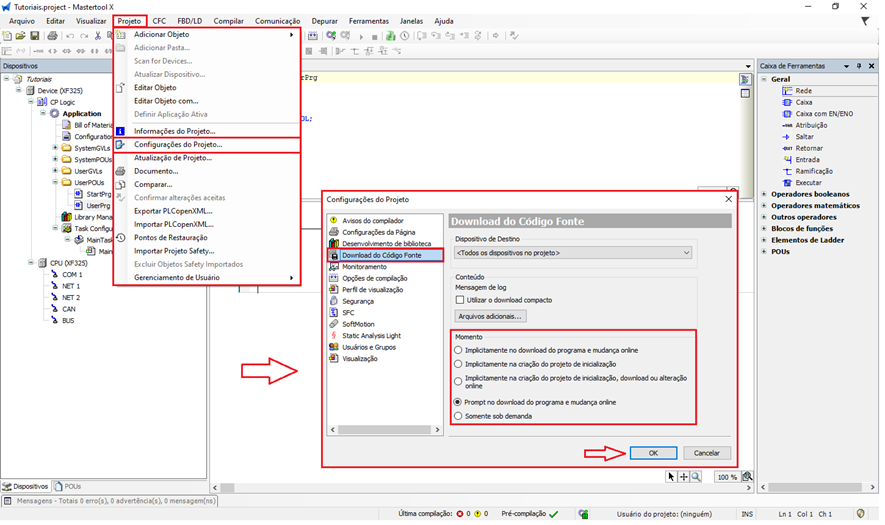

Figura 2. Opções de envio do código fonte para o CLP
