Nexto XF #68 – Acessando a WebPage do XF

Neste tutorial será apresentado como acessar a página web (Web Page) do controlador, uma ferramenta embarcada no próprio CLP que permite visualizar informações e realizar configurações avançadas.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

Pré-requisito

Para acessar a página web do controlador, é necessário:

• O computador e o CLP estarem na mesma rede
• Estarem conectados:
  • Via cabo Ethernet direto (ponto a ponto), ou
  • Por meio de um switch

Importante:
Não é necessário acesso à internet, pois a página é local (offline) e hospedada no próprio CLP.

Acesso à página web

Para acessar:

1. Abra qualquer navegador de internet (Chrome, Edge, etc.)
2. Na barra de endereço, digite o IP do CLP
   • Exemplo: 192.168.15.200
3. Pressione Enter

Tela inicial

Ao acessar o endereço:

• A página do controlador será carregada automaticamente
• Serão exibidas informações básicas do dispositivo

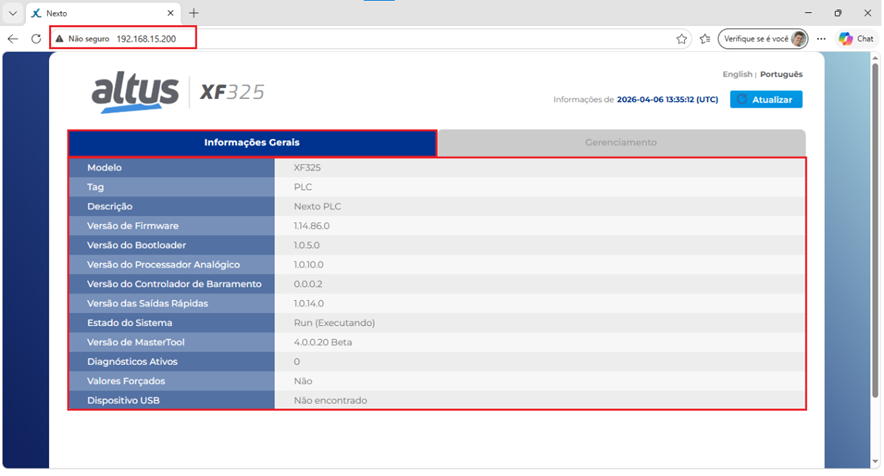

Figura 2. Acessando a WebPage do XF

Acesso ao gerenciamento do dispositivo

Para acessar configurações avançadas:

1. Navegue até a aba Gerenciamento
2. Será solicitado login

Utilize:

• Usuário: admin

• Senha: admin

  (Tudo em minúsculo)

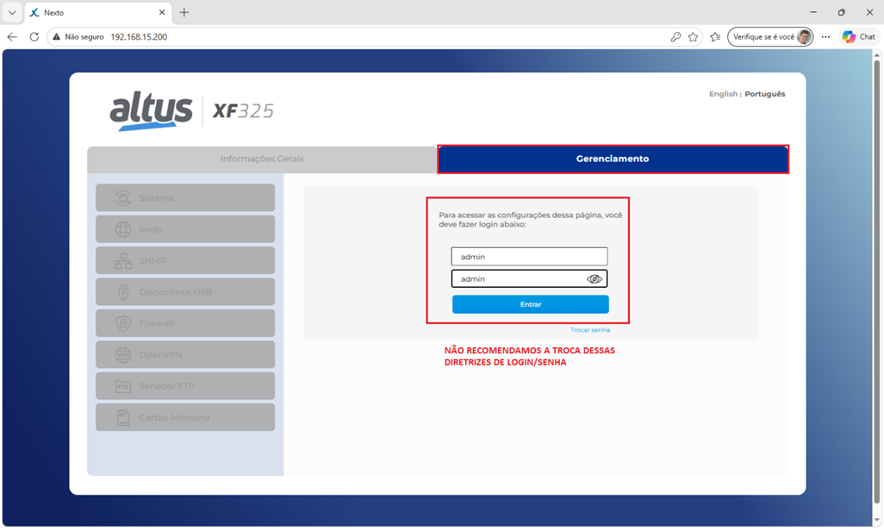

Figura 3. Gerenciamento do XF pela WebPage

Funcionalidades disponíveis

Após o login, o usuário terá acesso a diversas configurações do controlador, como:

• Alteração de endereço IP
• Configuração de rede (sub-rede e gateway)
• Ajuste do RTC (relógio interno)
• Configurações de firewall
• Configuração de VPN
• Informações gerais do dispositivo

Essas são configurações mais avançadas e devem ser utilizadas com atenção.

Aplicações práticas

A página web do CLP é muito útil para:

• Configuração inicial de rede
• Diagnóstico rápido do equipamento
• Ajuste de parâmetros sem uso do software
• Manutenção em campo
• Acesso a recursos avançados da CPU

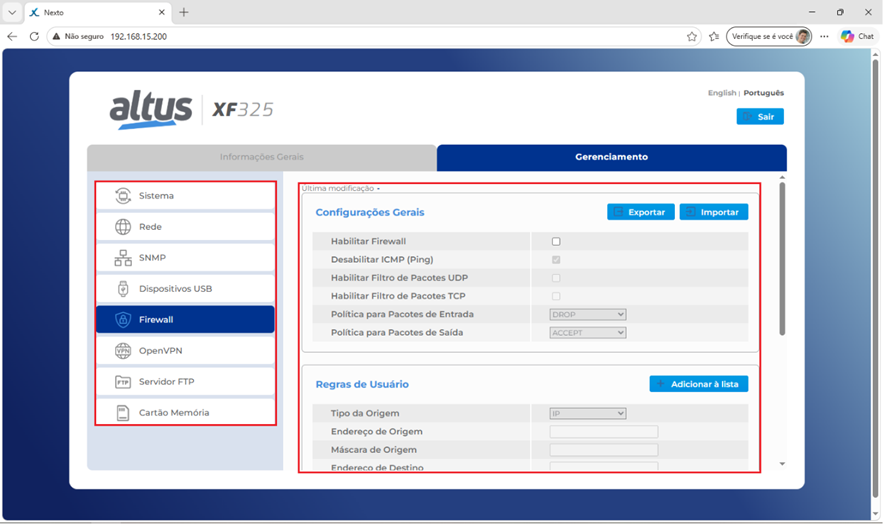

Figura 4. Gerenciamento Avançado do XF pela WebPage
