Neste tutorial será apresentado como alterar o endereço de IP do controlador diretamente pela página web, sem a necessidade de utilizar o MasterTool IEC XE.
Componentes
Equipamentos: 1 computador/notebook.
1 XF300/315/325/325-W
Software: MasterTool X
Seções do Tutorial
- ARQUITETURA
- DESENVOLVIMENTO
1.ARQUITETURA
Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.
Figura 1. Computador executando o Mastertool X
2.DESENVOLVIMENTO
Antes de prosseguir com este procedimento, recomenda-se que o usuário consulte o Tutorial 68, onde é apresentado o passo a passo de como acessar a página web do controlador. Após revisar o Tutorial 68 e realizar o acesso corretamente, o usuário pode retornar a este tutorial para dar continuidade na alteração dos parâmetros de rede.
Definição do modo de configuração
O controlador pode trabalhar de duas formas:
- Via aplicação (software / MasterTool)
- Via página web
Para este procedimento:
- Acesse a aba Rede
- Selecione a opção de definido pela página web
- Selecione a porta desejada:
- NET1 ou
- NET2
Figura 2. Configurações de rede pela WebPage do XF
Alteração dos parâmetros
Agora o usuário poderá configurar:
- Endereço IP
- Máscara de sub-rede
- Gateway
Preencha os campos conforme a rede desejada.
Aplicação das configurações
Após configurar:
- Clique em Aplicar
O sistema irá:
- Reiniciar automaticamente o controlador
- Aplicar as novas configurações de rede

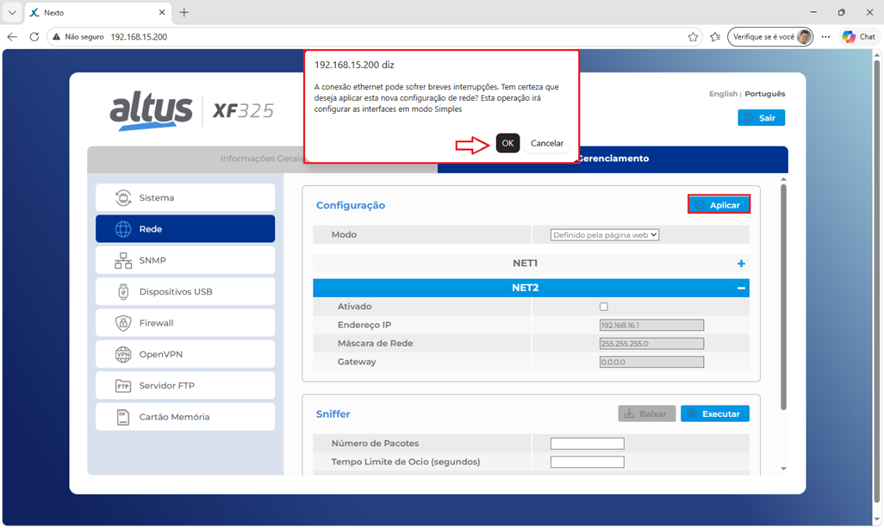

Figura 3. Aplicação das configurações de rede pela WebPage do XF
Após a alteração
- O CLP passará a responder no novo endereço IP
- Pode ser necessário ajustar o IP do computador para a nova rede
- Para acessar novamente a página web, utilize o novo IP configurado
Aplicações práticas
Esse procedimento é utilizado em:
- Configuração inicial do CLP
- Alteração de rede em campo
- Padronização de endereçamento
- Manutenção e diagnóstico

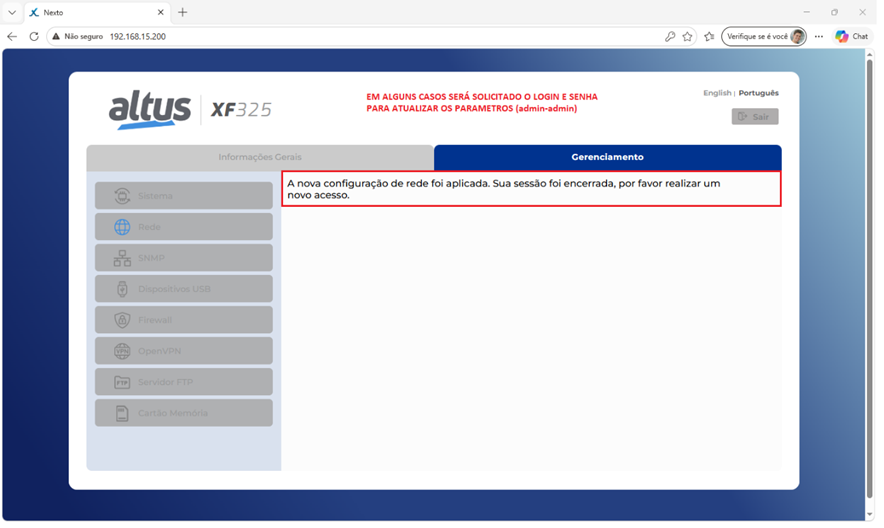

Figura 4. Confirmação das configurações de rede pela WebPage do XF
