Nexto XF #70 – Acessando Bits de variáveis

Neste tutorial será apresentado como acessar bits individuais de variáveis analógicas diretamente no MasterTool X, permitindo manipular partes específicas de um valor inteiro ou do tipo Word.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O acesso a bits de variáveis é amplamente utilizado em aplicações de automação onde se deseja otimizar o uso de memória e controlar múltiplos estados dentro de uma única variável, sendo comum em sistemas de comunicação, sinalização e controle interno de processos.

Conceito

Variáveis do tipo:

• INT
• WORD

São armazenadas internamente em forma binária, ou seja, compostas por bits que podem ser acessados individualmente.

Forma de acesso

Para acessar um bit específico de uma variável, utiliza-se a seguinte sintaxe:

nome_da_variavel.bit

Exemplos:

• temperatura.0 → acessa o bit 0
• temperatura.5 → acessa o bit 5

Aplicação na lógica

Os bits podem ser utilizados diretamente na lógica Ladder como sinais booleanos.

Exemplo prático:

• Contato normalmente aberto: temperatura.0
• Bobina: temperatura.5

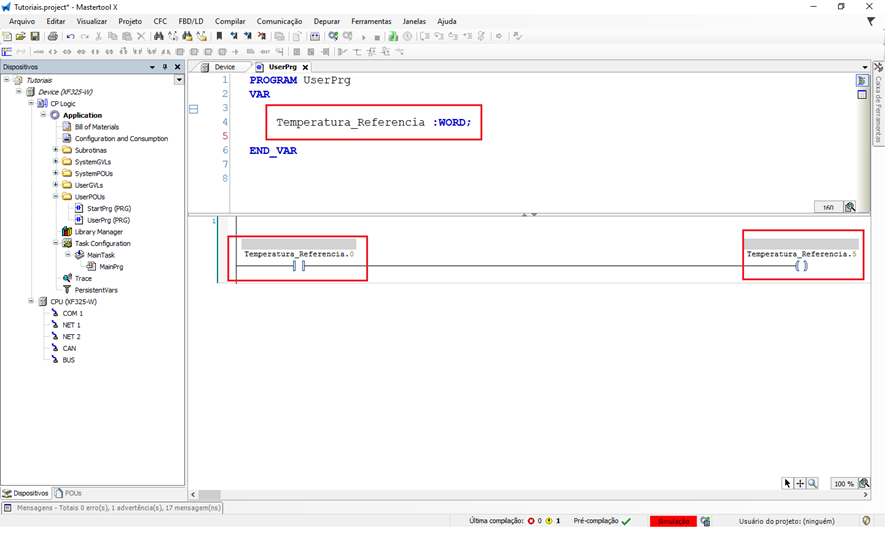

Figura 2. Acessando os bits de uma variável analógica

Funcionamento do exemplo

Ao acionar o bit 0 através do contato e o bit 5 através da bobina, ambos passam a valer TRUE dentro da variável.

Interpretação do valor

Cada bit representa uma potência de 2:

• Bit 0 → 2⁰ = 1
• Bit 5 → 2⁵ = 32

Se ambos estiverem ativos:

1 + 32 = 33

Ou seja, ao visualizar a variável completa:

temperatura = 33

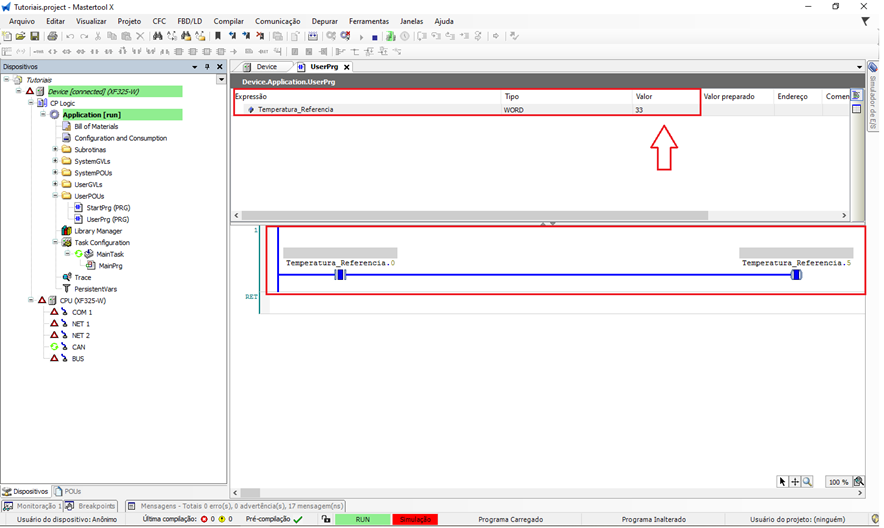

Figura 3. Manipulando os bits de uma variável analógica

Aplicações na automação

• Controle de múltiplos estados em uma única variável
• Comunicação com dispositivos
• Uso de registradores
• Otimização de memória

• Flags de controle



Observações importantes

• Mais comum em variáveis INT e WORD
• Cada bit possui um peso binário específico
• Evitar sobrescrever bits sem controle
• Permite manipulação detalhada da variável
