Nexto XF #76 – Ajuste do Real Time Clock do XF

O objetivo deste tutorial é explicar como fazer o ajuste do relógio tempo real do XF via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O acesso ao RTC (Real Time Clock) do CLP é fundamental em aplicações que utilizam controle por tempo, registro de eventos e sincronização de processos, permitindo ao usuário verificar e ajustar a data e hora do controlador.

Pré-requisitos

Para utilizar essa funcionalidade:

• O CLP deve estar conectado ao MasterTool
• O CLP deve estar em modo RUN (RAM)
• Não funciona em simulação

Importante:
As variáveis de tempo real só são atualizadas com o equipamento físico, pois dependem do relógio interno da CPU.

Acesso às variáveis de tempo (RTC)

Para visualizar a data e hora do CLP:

1. Na TreeView, acesse:
   System GVLs → Special Variables
2. Localize a estrutura:
   SystemTime
3. Expanda a estrutura

Variáveis disponíveis

Dentro de SystemTime, o usuário poderá visualizar:

• Dia do mês
• Mês
• Ano
• Hora
• Minutos
• Segundos

Essas variáveis mostram o tempo atual do controlador.

Verificação do RTC

O usuário pode:

• Monitorar essas variáveis online
• Comparar com a data e hora real
• Verificar se o CLP está sincronizado corretamente

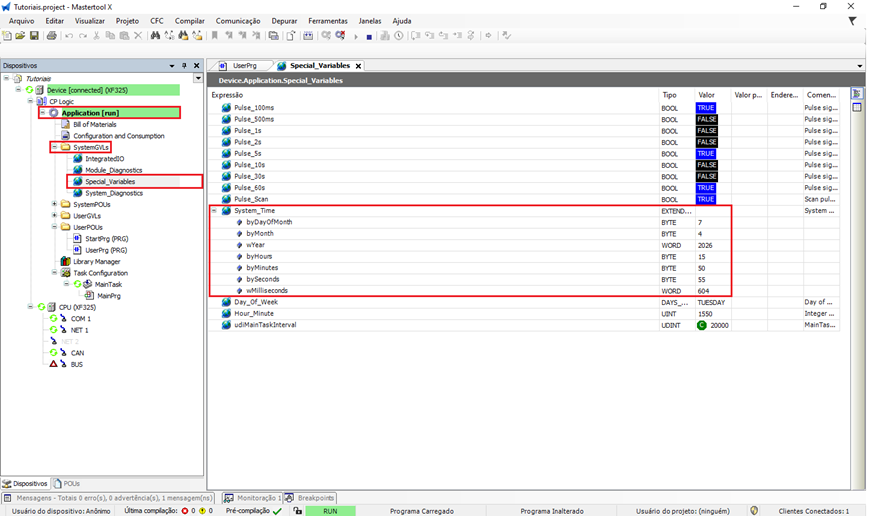

Figura 2. Acessando as variáveis RTC do CLP

Ajuste do relógio (RTC)

Caso seja necessário ajustar a data e hora:

1. Acesse o menu superior Comunicação
2. Clique em Configuração de relógio

Opções de configuração

Na janela de configuração, existem duas formas de ajuste:

Ajuste manual

• O usuário define:
  • Data
  • Hora

Após inserir:

1. Clique em Escrever no CLP

Ajuste automático (via computador)

• O sistema utiliza a data e hora do computador

Para aplicar:

1. Clique em Escrever no CLP

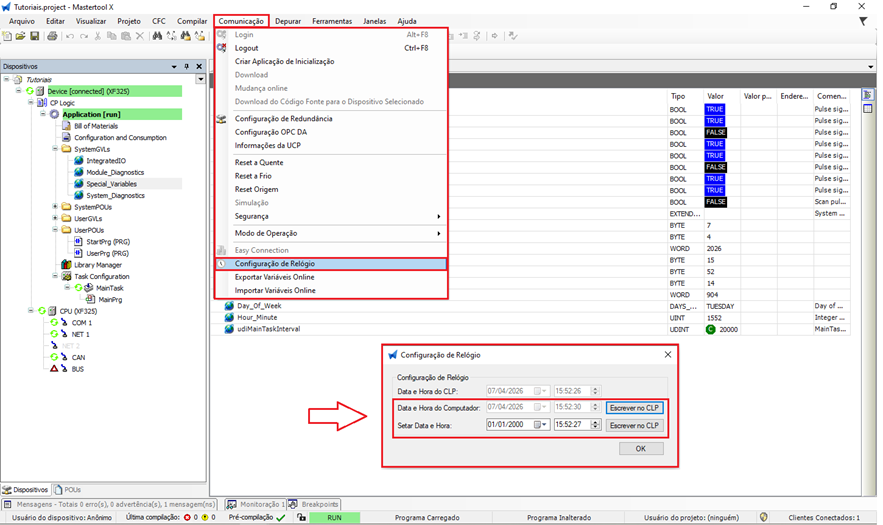

Figura 3. Ajustando as variáveis RTC do CLP

Funcionamento

Após a configuração:

• O CLP atualiza seu relógio interno
• As variáveis de SystemTime passam a refletir o novo horário

Aplicações na automação

• Registro de eventos (logs)
• Controle por horário
• Sistemas supervisórios
• Sequências temporais
• Auditoria de processos
