Nexto XF #77 – Ajuste do Real Time Clock via bloco funcional

O objetivo deste tutorial é explicar como fazer o ajuste do relógio tempo real do XF utilizando bloco funcional via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O ajuste das variáveis de RTC (Real Time Clock) também pode ser realizado via lógica de programação, utilizando blocos de função, sendo muito útil em aplicações onde a data e hora precisam ser atualizadas automaticamente pelo sistema.

Conceito

O bloco setDateAndTime permite escrever novos valores diretamente no relógio interno do CLP a partir da lógica.

Esse método é utilizado quando se deseja:

• Ajuste automático de data/hora
• Sincronização via sistema supervisório
• Controle programado do RTC

Inserção do bloco na lógica

Para utilizar o bloco:

1. Crie uma nova rede
2. Insira uma caixa vazia (EN/ENO)
3. Dentro da caixa, digite:
   setDateAndTime

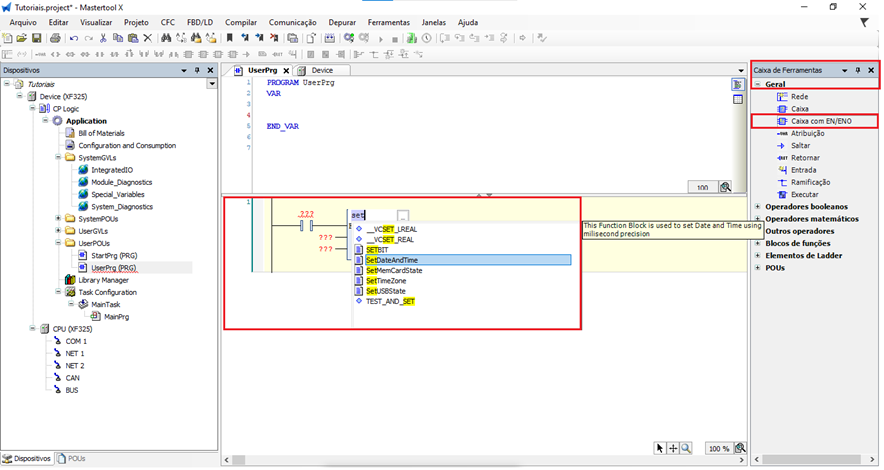

Figura 2. Adicionando o bloco funcional de ajuste de RTC

Entradas principais

Request (BOOL)

• Responsável por executar o comando
• Deve fazer uma transição de FALSE para TRUE

DateAndTime (estrutura)

• Conjunto de variáveis que representam:
  • Ano
  • Mês
  • Dia
  • Hora
  • Minutos
  • Segundos
• Esses valores devem ser previamente configurados pelo usuário

Funcionamento

O bloco funciona da seguinte forma:

1. O usuário define os valores desejados na estrutura DateAndTime
2. Enquanto Request = FALSE, nenhuma ação é executada
3. Quando ocorre a transição de FALSE → TRUE:
   • Os valores configurados são enviados ao RTC do CLP
   • O relógio interno é atualizado

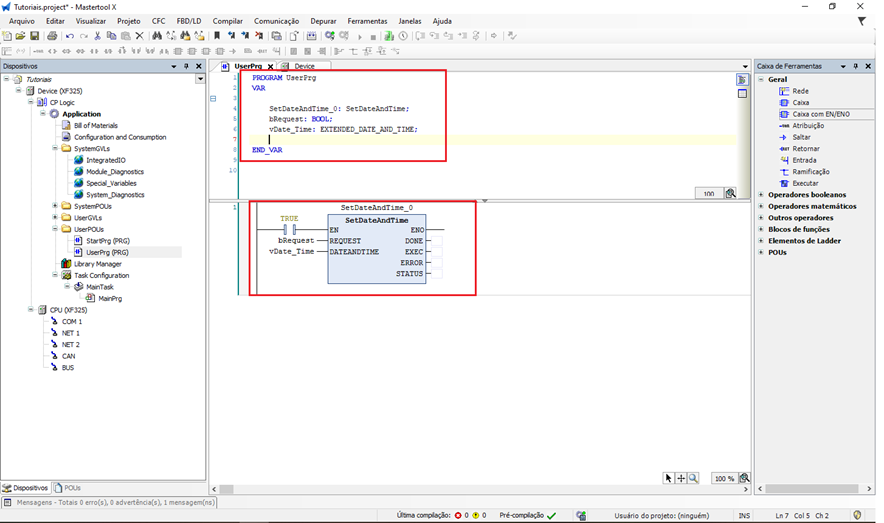

Figura 3. Parametrizando o bloco de ajuste das variáveis RTC

Observação importante sobre o Request

• O envio ocorre apenas na borda de subida (rising edge)
• Manter o Request sempre em TRUE não gera novos envios
• É necessário alternar para FALSE e depois TRUE novamente para atualizar

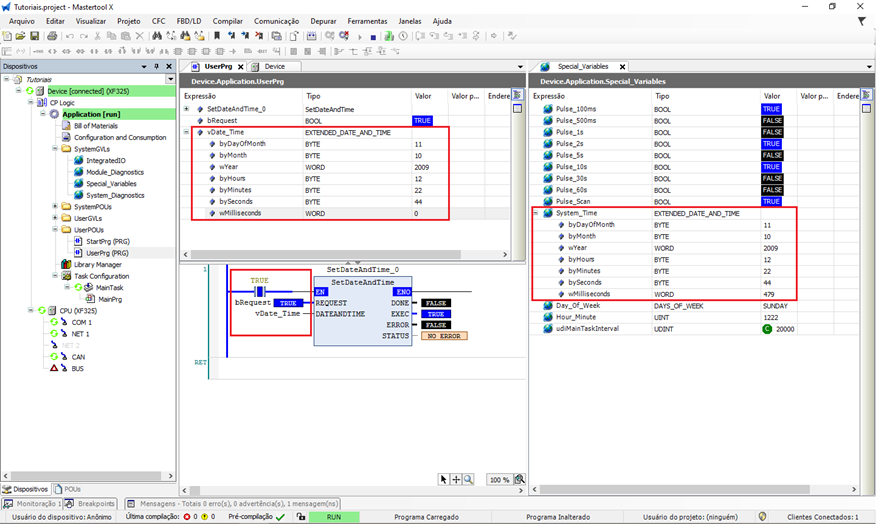

Figura 4. Ajuste das variáveis RTC via bloco de função

Aplicação prática

Exemplo de uso:

• Ajustar automaticamente a hora ao iniciar o sistema
• Receber data/hora de um supervisório
• Sincronizar múltiplos equipamentos

Observações importantes

• Funciona apenas com CLP físico
• Requer lógica correta de acionamento do Request
• Os valores devem estar corretamente preenchidos antes do envio
• Pode impactar sistemas dependentes de tempo
