Nexto XF #81 – Como gerar o arquivo de Logdump do XF

O objetivo deste tutorial é explicar como gerar o arquivo de Logdump do Nexto XF.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1.ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

O log dump do CLP é um recurso extremamente importante para diagnóstico e análise de falhas, sendo amplamente utilizado em conjunto com o suporte técnico para identificar problemas de funcionamento, comunicação ou até inconsistências na aplicação.

O que é o log dump

O log dump é um arquivo gerado pelo próprio CLP, contendo um histórico detalhado de informações internas do controlador.

Informações contidas no log dump

O arquivo pode incluir:

• Eventos do sistema
• Falhas e erros da CPU
• Informações de inicialização (boot)
• Estados de operação (RUN/STOP)
• Problemas de comunicação
• Registros internos de diagnóstico

Geração do log dump

O processo é simples e feito via navegador.

Passo a passo

1. Abra um navegador de internet
2. No campo de endereço, digite:

IP_DO_CLP/logdump.cgi

Exemplo:

192.168.1.50/logdump.cgi

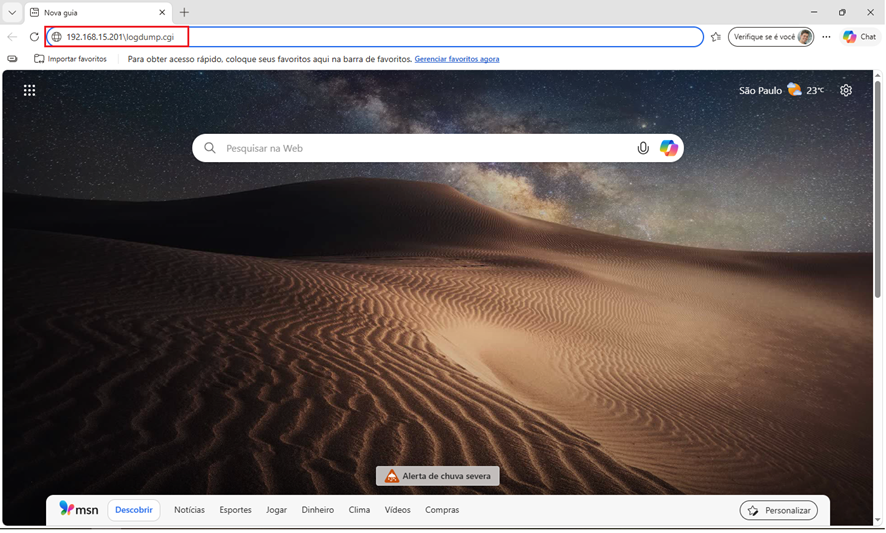

Figura 2. Comando de geração do arquivo Logdump da CPU

Funcionamento

• Ao acessar o endereço:
  • O CLP automaticamente gera o log dump
  • O download será iniciado imediatamente

Arquivo gerado

• O arquivo será do tipo .TXT
• Pode ser aberto em:
  • Bloco de Notas
  • Qualquer editor de texto

Análise do arquivo

Após abrir o arquivo:

• O usuário poderá visualizar todas as informações registradas
• Pode encaminhar o arquivo para suporte técnico para análise detalhada

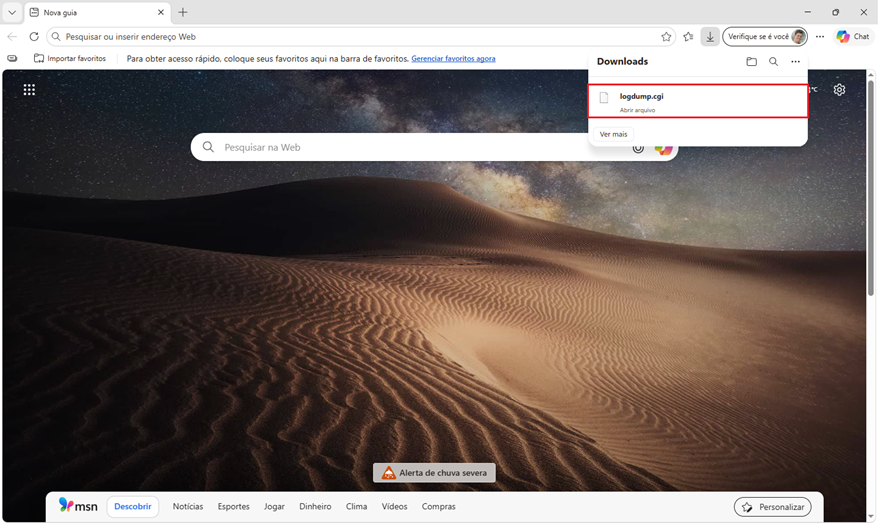

Figura 3. Download do arquivo Logdump da CPU


Observações importantes

• O CLP deve estar acessível na rede
• Não é necessário acesso à internet (apenas rede local)
• O comando deve ser digitado corretamente no navegador
• O arquivo pode ser extenso dependendo do histórico

Aplicações na automaçãoSuporte técnico

• Manutenção corretiva
• Diagnóstico avançado
• Análise de falhas intermitentes
• Verificação de eventos do sistema

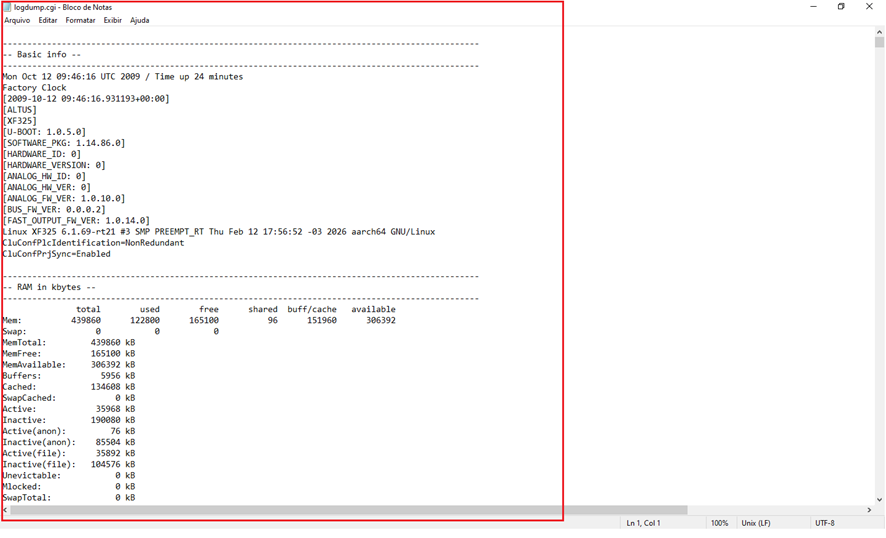

Figura 4. Dados do arquivo Logdump da CPU
