Nexto XF #82 – Adicionando a funcionalidade de Webserver para o XF325-W

O objetivo deste tutorial é explicar como adicionar a funcionalidade de webserver na CPU do XF325-W

Componentes

Equipamentos: 1 computador/notebook.

                           1 XF325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

A funcionalidade de Web Server (Visualization) permite criar interfaces gráficas diretamente no CLP, que podem ser acessadas via navegador. É importante reforçar que, na linha XF, apenas a CPU XF325-W suporta esse recurso.

Essa visualização é baseada na tecnologia do CODESYS, permitindo ao usuário desenvolver telas interativas para supervisão e controle.

Inserção da Visualization

Para adicionar a funcionalidade:

1. Na árvore de projeto, clique com o botão direito em Application
2. Selecione Adicionar objeto
3. Escolha a opção Visualization

Configuração inicial

Ao abrir a janela de inserção:

• O usuário pode definir o nome da primeira tela
  • O padrão é: Visualization
  • Pode ser alterado conforme a aplicação
• Também estará disponível a opção VisuSymbols

VisuSymbols (biblioteca de símbolos)

Essa opção refere-se aos:

• Símbolos nativos da aplicação
• Recursos gráficos e elementos que poderão ser utilizados nas telas

Ao habilitar:

• Garante que os elementos da visualização tenham suporte adequado
• Permite melhor integração entre variáveis e interface gráfica

Recomendação: manter habilitado

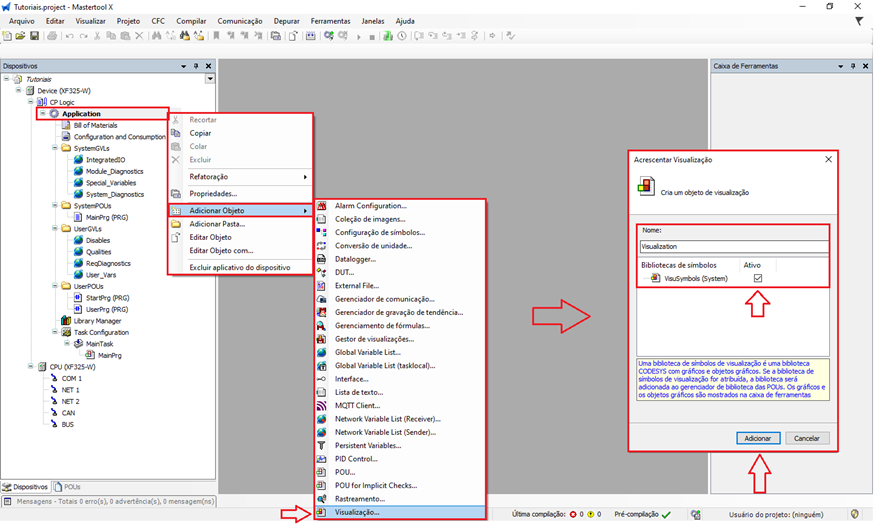

Figura 2. Adicionando o Webserver no Mastertool X

Estrutura criada na TreeView

Após confirmar a criação, o sistema adiciona três novos itens na árvore de projeto:

Visualization Manager (Gestor de Visualização)

Responsável por configurações gerais da interface.

Permite:

• Definir estilos visuais
• Configurar caixas de diálogo
• Gerenciar usuários e permissões
• Ajustar comportamento geral das visualizações

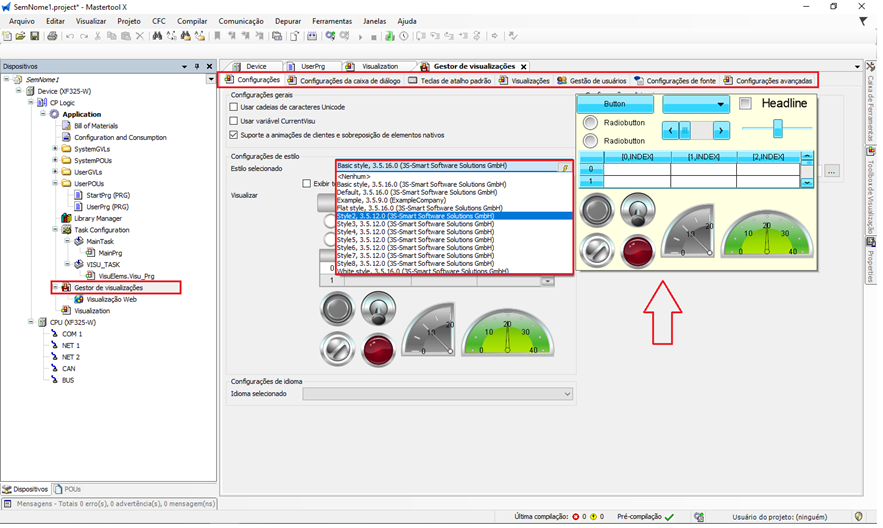

Figura 3. Configuração do Gestor de Visualizações do Webserver

Visualização Web

Área destinada às configurações do Web Server.

Aqui o usuário pode:

• Configurar o acesso via navegador
• Ajustar parâmetros de comunicação web
• Definir como a visualização será disponibilizada

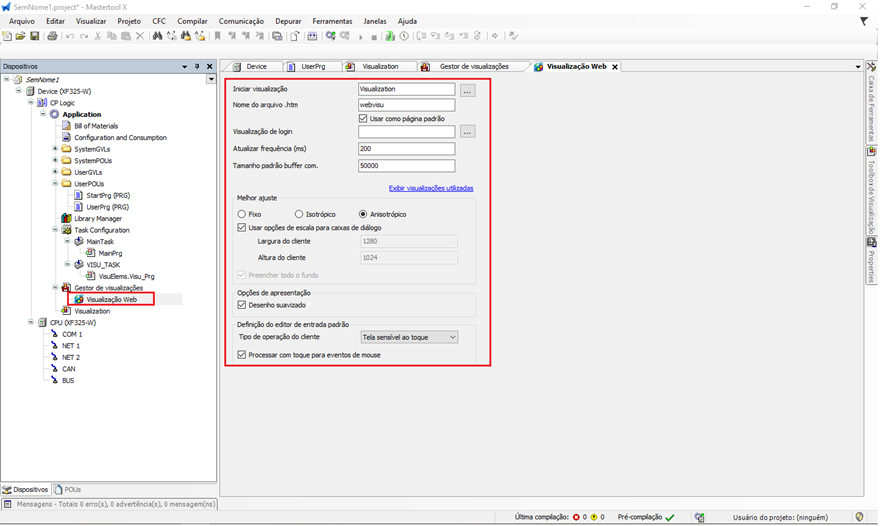

Figura 4. Configurações da Visualização Web do Webserver

Importante:

• Essa funcionalidade funciona apenas com o CLP físico
• O acesso é feito via browser (navegador)
• A simulação é restrita apenas ao ambiente do MasterTool X

Visualization (tela gráfica) e Toolbox de Visualização

É o ambiente principal onde o usuário irá:

• Criar e desenhar as telas
• Inserir elementos gráficos
• Associar variáveis do projeto

Na lateral direita, o usuário terá acesso ao Toolbox de visualização, contendo diversos elementos, como:

• Controles comuns
• Gerenciador de alarmes
• Controles de medição
• Lâmpadas (indicadores)
• Switches (chaves)
• Bitmaps (imagens)
• Entre outros

Esses elementos podem ser:

• Arrastados para a tela
• Configurados conforme a necessidade
• Vinculados a variáveis do CLP

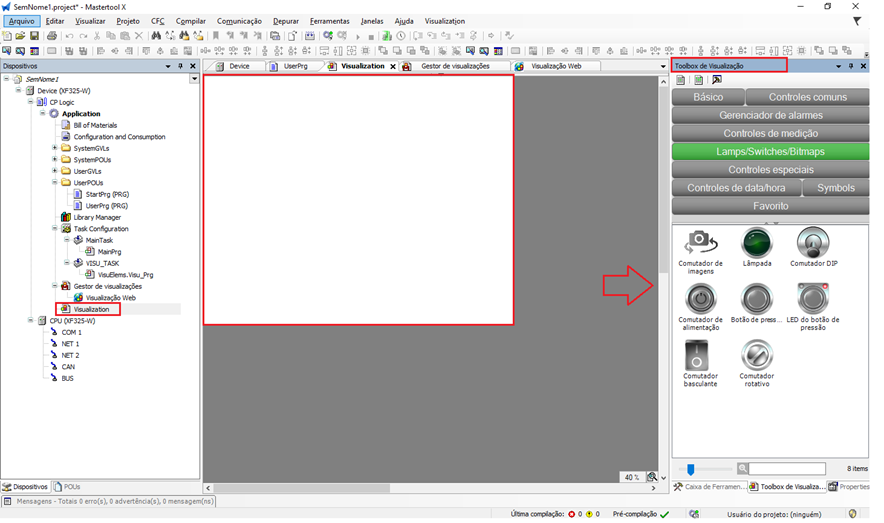

Figura 5. Configurações da página e dos objetos que podem ser adicionados
