Nexto XF – #11 Contatos em série (Lógica E)

O objetivo deste tutorial é demonstrar a inserção de contatos em série para montar uma lógica E em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Na linguagem Ladder, a lógica E (AND) é representada pela ligação de contatos em série. Nesse tipo de lógica, a condição só será verdadeira quando todos os contatos em série estiverem ativos.

Conceito da lógica E

Quando dois contatos normalmente abertos estão em série:

• Ambos precisam estar em TRUE
• Somente assim a energia lógica chega até a bobina
• Se qualquer um estiver em FALSE, a bobina não será acionada

Inserindo contatos na rede

Com o UserPrg aberto, selecione a linha da lógica (Network) onde será criada a condição.

O contato normalmente aberto pode ser inserido na rede pelas seguintes formas:

• Menu de contexto:
  Clique com o botão direito do mouse sobre a rede e selecione Inserir Contato / Insert Contact.
• Barra superior de ferramentas:
  Com a rede selecionada, clique no comando Inserir Contato / Insert Contact.
• Caixa de ferramentas (lateral direita da tela):
  Acesse a aba Elementos de Ladder e selecione e arraste para a linha do código Contato.
• Atalho de teclado: Com a rede selecionada, pressione Ctrl + K.

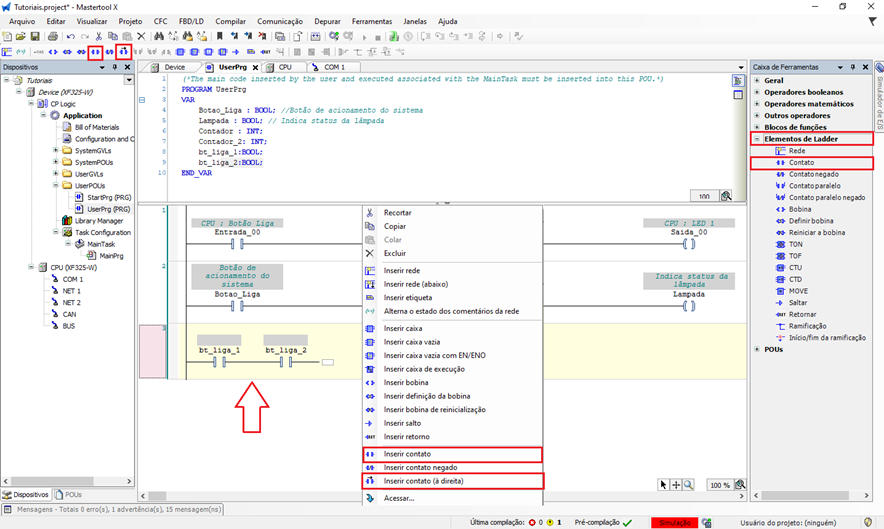

Figura 2. Inserção de contatos abertos para construir Lógica E

Montando a lógica E (AND)

1. Insira o primeiro contato normalmente aberto na rede.
2. Em seguida, insira um segundo contato normalmente aberto à direita do primeiro, formando a ligação em série.
3. Associe uma variável a cada contato.
4. Ao final da rede, insira uma bobina e associe a variável de saída.

Essa estrutura representa a lógica E, onde a bobina só será acionada quando todas as condições em série forem atendidas.

Esse tipo de lógica é amplamente utilizado para:

• Intertravamentos
• Condições de segurança
• Liberações condicionais de processos

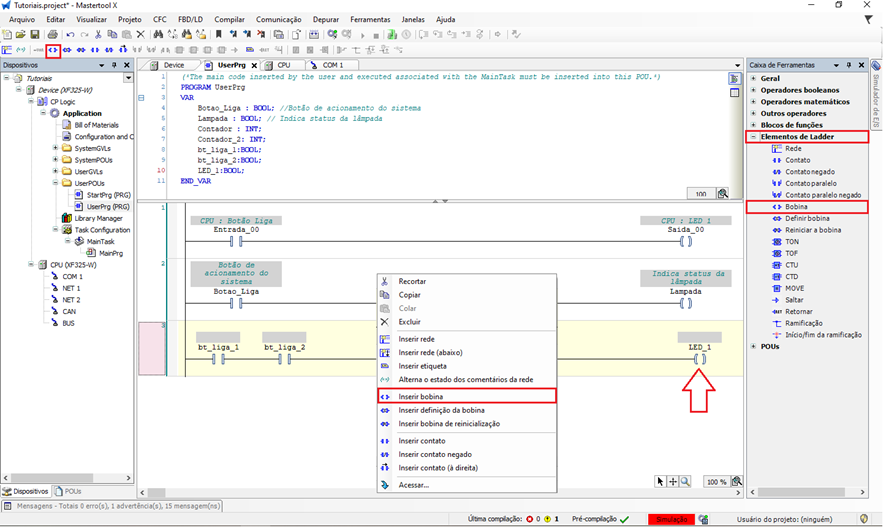

Figura 3. Construção da Lógica E

Após montar a lógica com dois contatos em série e a respectiva bobina, é necessário realizar o download da aplicação para que o programa seja executado.

Para isso, faça o login no projeto e coloque a CPU em modo RUN. Com o programa em execução, o usuário pode manipular as variáveis associadas aos contatos, seja pela lógica Ladder ou pela tabela de variáveis, alterando seus valores para verificar o funcionamento da lógica E (AND).

A bobina somente será acionada quando todas as variáveis dos contatos em série estiverem em estado TRUE, confirmando o comportamento esperado da lógica.

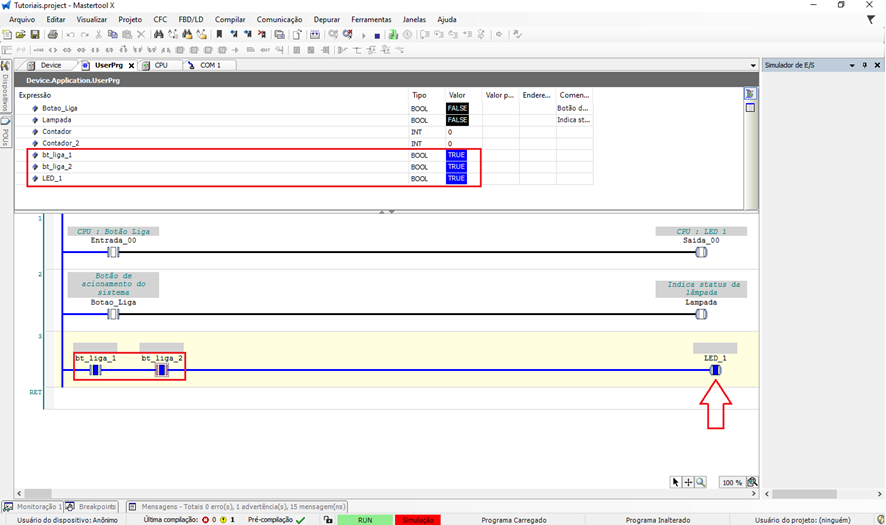

Figura 4. Funcionamento da Lógica E
