Nexto XF #79 – Ajuste do Real Time Clock via servidor SNTP

O objetivo deste tutorial é explicar como fazer o ajuste do relógio tempo real do XF utilizando o servidor SNTP via MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

                           1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O sincronismo de data e hora via SNTP (Simple Network Time Protocol) é utilizado quando se deseja manter o relógio do CLP sempre atualizado automaticamente, sendo muito aplicado em sistemas que exigem precisão temporal, como registros de eventos e integração com supervisórios.

Pré-requisitos

Para utilizar o sincronismo via SNTP:

• O CLP deve estar conectado à internet
• A conexão pode ser feita:
  • Via porta USB com adaptador de rede, ou
  • Conectado a um roteador com acesso à internet

O sincronismo de data e hora via SNTP (Simple Network Time Protocol) é utilizado quando se deseja manter o relógio do CLP sempre atualizado automaticamente, sendo muito aplicado em sistemas que exigem precisão temporal, como registros de eventos e integração com supervisórios.

Configuração de rede

Um ponto fundamental é:

• O Gateway do CLP deve ser o IP do roteador

Isso permite que o CLP:

• Tenha acesso externo
• Consiga se comunicar com servidores de tempo (SNTP)

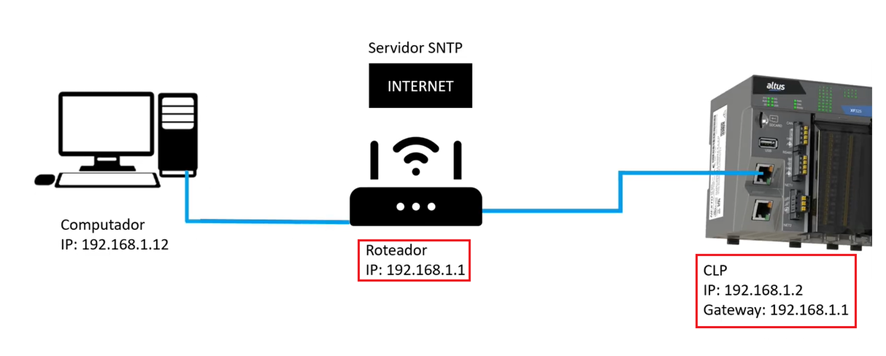

Figura 2. Configuração de Rede para o CLP ter acesso a internet

Acesso à configuração

Para configurar o SNTP:

1. Na árvore do projeto, clique em CPU
2. Acesse a aba Sincronismo

Habilitação do SNTP

Dentro da aba:

1. Habilite a opção de sincronismo SNTP
2. Será necessário configurar os servidores de tempo

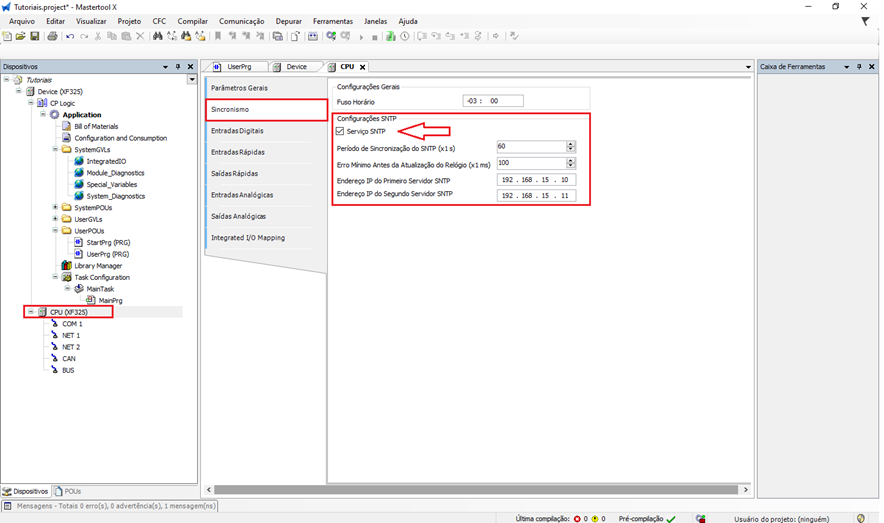

Figura 3. Habilitação do sincronismo via servidor SNTP

Configuração dos servidores

Utilize como referência o servidor brasileiro:

• ntp.br

Configure:

• Servidor primário (Primary Server)
• Servidor secundário (Secondary Server)

Os endereços IP podem ser obtidos no próprio site do NTP.br.

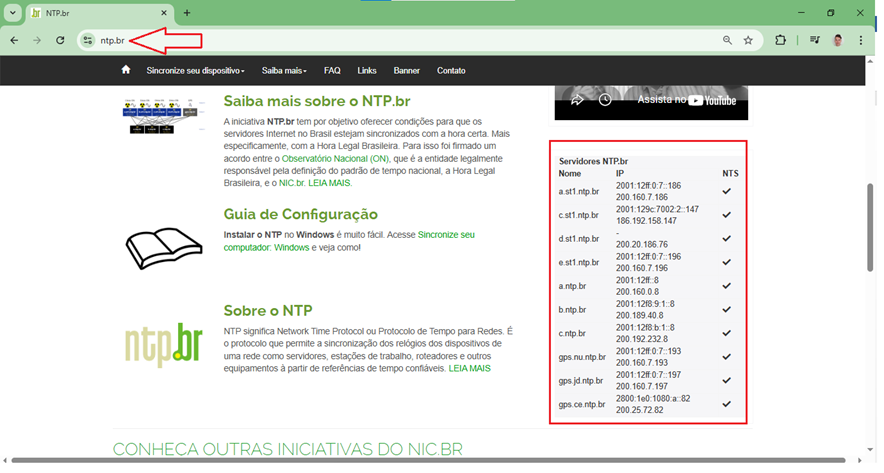

Figura 4. Lista de IPs para sincronização via servidor SNTP

Aplicação da configuração

Após configurar:

1. Faça o download do projeto para o CLP

Funcionamento

Após o download:

• O CLP passa a se conectar automaticamente ao servidor SNTP
• O relógio interno será atualizado periodicamente
• Não é necessária intervenção manual

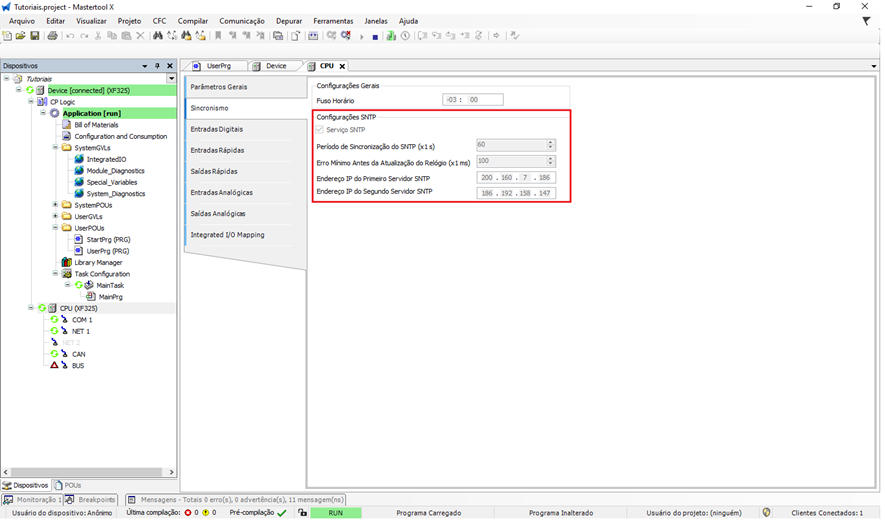

Figura 5. IPs configurado para que tenha o sincronismo com o servidor SNTP

Aplicações na automação

• Registro de eventos com precisão
• Sistemas supervisórios
• Sincronização entre dispositivos
• Auditoria e rastreabilidade
• Controle baseado em tempo real
