Nexto XF #80 – Configurando o roteador wifi como Gateway do CLP

O objetivo deste tutorial é explicar como configurar o roteador wifi como gateway do Nexto XF.

Componentes

Equipamentos: 1 computador/notebook.

                          1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Para que o CLP tenha acesso à internet (necessário para aplicações como sincronismo SNTP ou envio de dados via MQTT), é fundamental configurar corretamente o Gateway da rede, que normalmente corresponde ao IP do roteador.

Descobrindo o IP do roteador

O primeiro passo é identificar o endereço IP do roteador ao qual o computador está conectado.

Passo a passo no computador

1. Conecte o computador à rede Wi-Fi do roteador
2. Abra o Prompt de Comando (CMD)
3. Digite o comando:

ipconfig

1. Pressione Enter

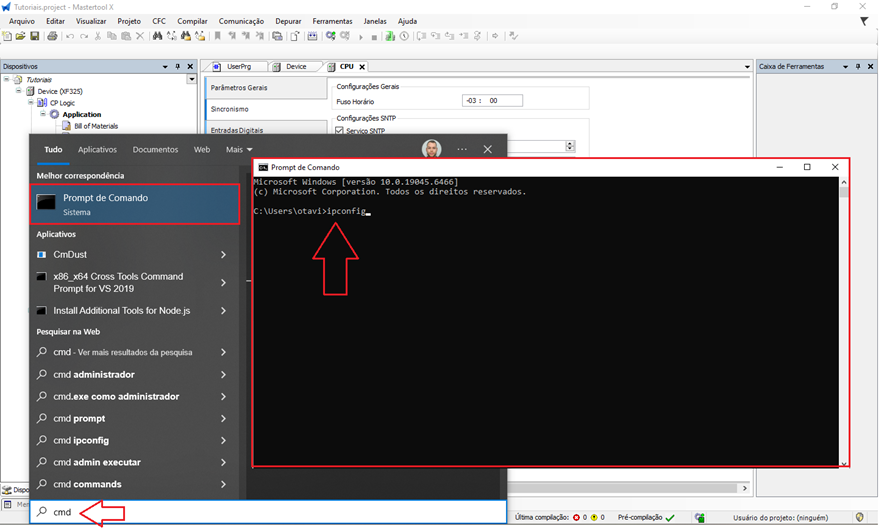

Figura 2. Executando o Prompt de comando e habilitando o comando ipconfig

Identificação do Gateway

Após executar o comando:

• Localize a seção:
  Adaptador de Rede Sem Fio Wi-Fi
• Dentro dessa seção, encontre o campo:
  Gateway padrão
• O valor exibido será algo como:
  192.168.0.1 ou 192.168.1.1

Importante

• Esse endereço é o IP do roteador
• Anote esse valor, pois será utilizado na configuração do CLP

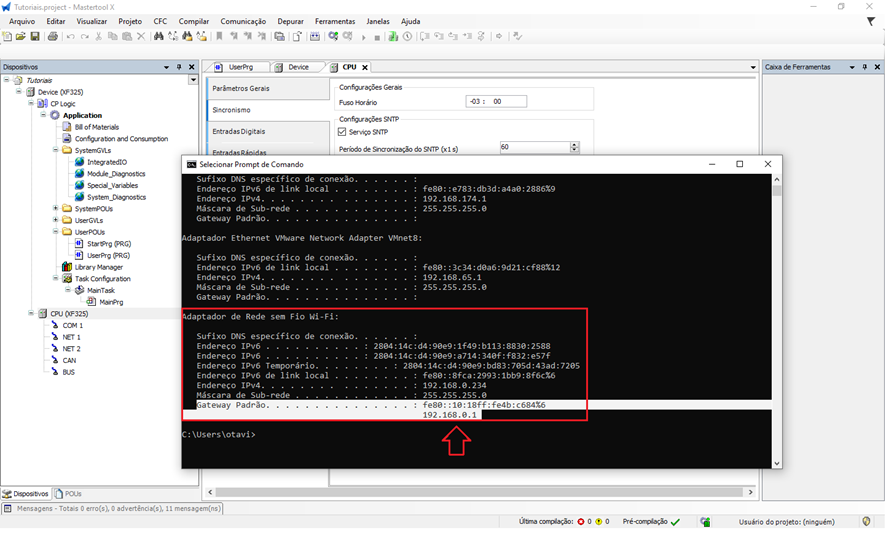

Figura 3. Verificando as informações de rede da interface Wi-fi

Ajustando o CLP para acesso à internet

Para que o CLP consiga acessar o roteador:

• O Gateway do CLP deve ser igual ao IP do roteador
• O CLP deve estar na mesma faixa de rede

Exemplo

Se o roteador for:

• IP: 192.168.1.1

O CLP pode ser configurado como:

• IP: 192.168.1.50
• Máscara: 255.255.255.0
• Gateway: 192.168.1.1

Ajuste via página web do CLP

Neste tutorial, a configuração será feita via página web.

Acesso à página web

1. Abra um navegador
2. Digite o IP atual do CLP
3. Acesse a página

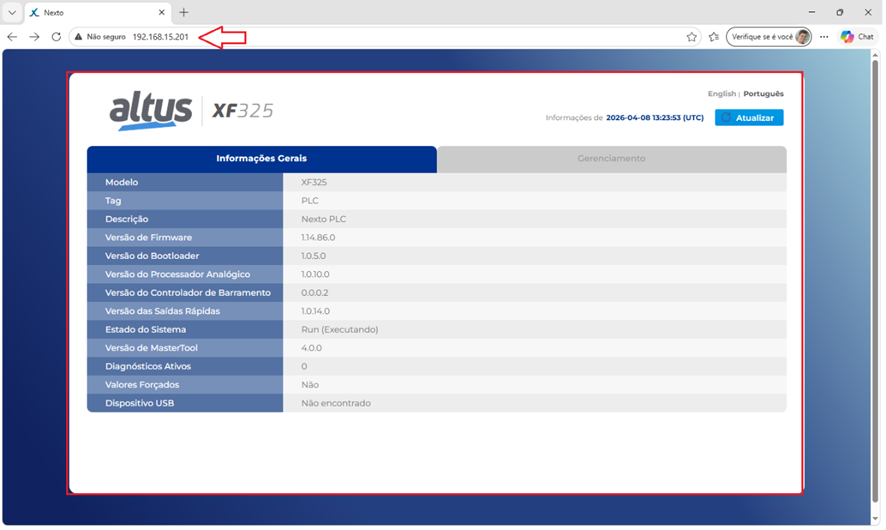

Figura 4. WebPage do CLP

Login

1. Vá até Gerenciamento do dispositivo
2. Insira:
3. Usuário: admin
4. Senha: admin

Configuração de rede

1. Acesse a aba Rede
2. Selecione a interface desejada (NET1)
3. Habilite a opção de modificação via página web

Ajuste dos parâmetros

Configure:

• Endereço IP do CLP
• Máscara de sub-rede
• Gateway (IP do roteador)

Aplicação das configurações

1. Clique em Aplicar
2. O CLP será reiniciado automaticamente

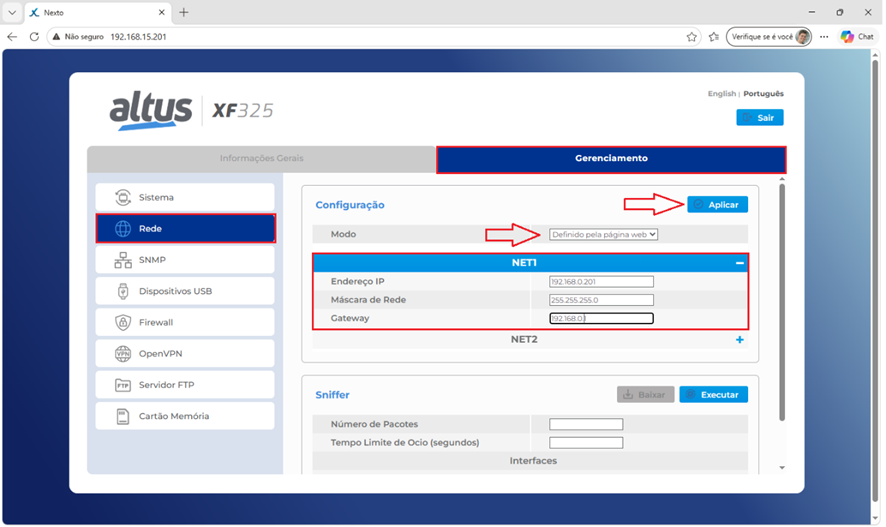

Figura 5. Ajustando o IP e Gateway do clp para as configurações de rede do roteador

Funcionamento

Após reiniciar:

• O CLP estará conectado ao roteador
• Terá acesso à internet
• Poderá utilizar:
  • SNTP (sincronismo de horário)
  • MQTT (envio de dados)
  • Outras comunicações externas

Observações importantes

• O computador e o CLP devem estar na mesma rede
• O Gateway deve ser exatamente o IP do roteador
• Atenção ao alterar o IP para não perder comunicação
• Verificar cabos ou conexão via switch/roteador

Aplicações na automação

• Integração com sistemas em nuvem
• Sincronização automática de horário
• Comunicação com brokers MQTT
• Monitoramento remoto
