Nexto XF – #12 Contatos em paralelo (Lógica OU)

O objetivo deste tutorial é demonstrar a inserção de contatos em paralelo para montar uma lógica OU em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Com o UserPrg aberto, é necessário que exista ao menos um contato ou bloco já inserido na rede, pois o contato em paralelo será adicionado em relação a um elemento existente.

O contato em paralelo pode ser inserido das seguintes formas:

• Menu superior:
  Selecione o contato existente na lógica e clique na opção Inserir Contato Paralelo Abaixo.
• Menu de contexto (botão direito):
  Clique com o botão direito do mouse sobre o contato ou bloco existente e selecione Inserir Contato Paralelo Abaixo.
• Caixa de ferramentas (lateral direita da tela):
  Selecione o contato paralelo, clique e arraste para a área da lógica. Durante o arraste, o software exibirá indicações visuais mostrando os pontos onde é possível inserir o contato em paralelo.

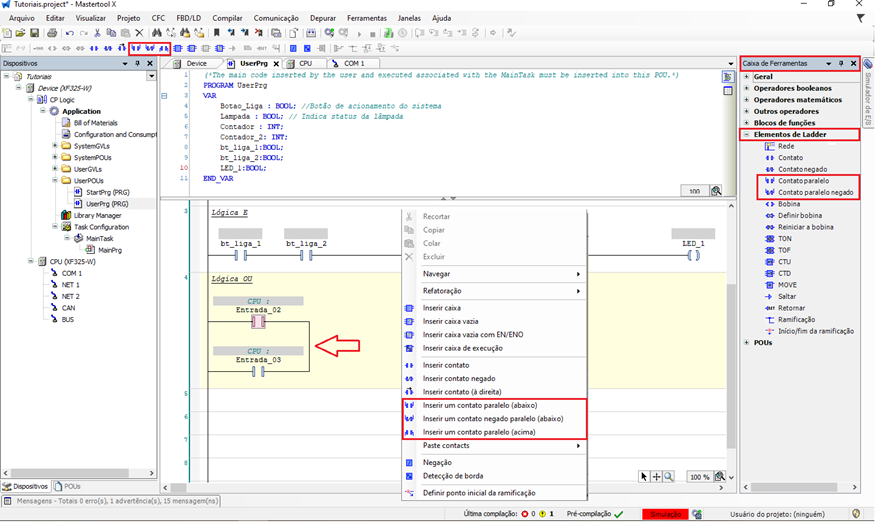

Figura 2. Inserção de contatos paralelo para construir Lógica OU

Montando a lógica OU (OR)

1. Insira um contato normalmente aberto na rede.
2. Selecione esse contato e adicione um segundo contato em paralelo, utilizando uma das opções descritas.
3. Associe uma variável a cada contato.
4. Ao final da rede, insira uma bobina associada à variável de saída.

Essa estrutura representa a lógica OU, onde a bobina será acionada sempre que qualquer um dos contatos em paralelo estiver em estado TRUE.

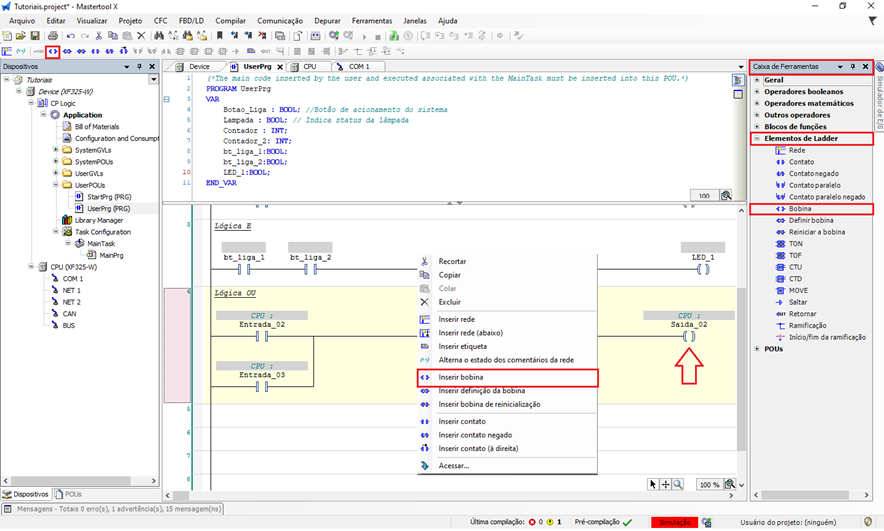

Figura 3. Construção da Lógica OU

Após montar a lógica com dois contatos em paralelo e a respectiva bobina, é necessário realizar o download da aplicação para que o programa seja executado.

Para isso, faça o login no projeto e coloque a CPU em modo RUN. Com o programa em execução, o usuário pode manipular as variáveis associadas aos contatos, seja pela lógica Ladder ou pela tabela de variáveis, alterando seus valores para verificar o funcionamento da lógica OU (OR).

Esse tipo de lógica é comumente utilizado para:

• Comandos alternativos
• Acionamento por múltiplas condições
• Seleção de modos de operação

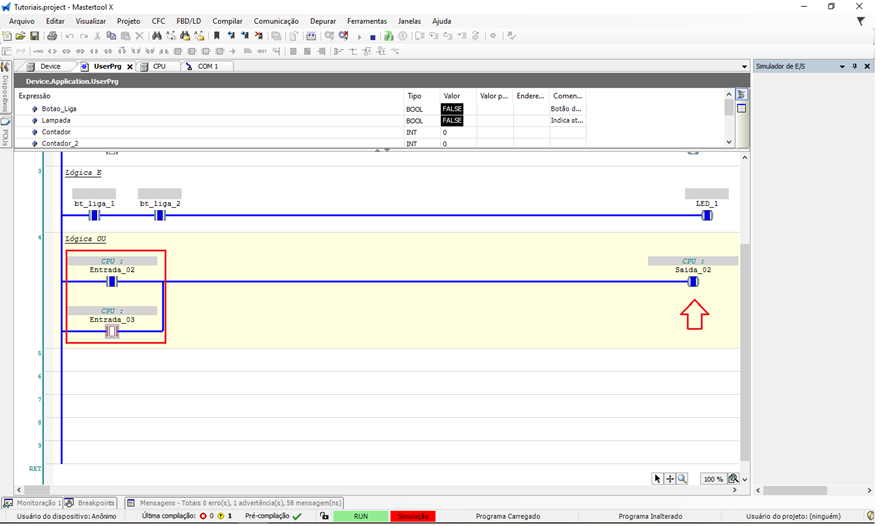

Figura 4. Funcionamento da Lógica OU
