Nexto XF – #14 Selo com Múltiplos Contatos Paralelos

O objetivo deste tutorial é criar a lógica de selo com múltiplos contatos em paralelo e a movimentação de contatos já existentes em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Em aplicações mais complexas, é comum utilizar uma lógica de selo com múltiplos contatos em paralelo, permitindo que diferentes condições mantenham a mesma saída acionada. O MasterTool IEC XE oferece recursos que facilitam tanto a inserção de contatos paralelos em relação a vários objetos quanto a reorganização da lógica já criada.

Inserção de múltiplos contatos em paralelo

Para adicionar um contato em paralelo em relação a mais de um objeto existente na lógica, siga o procedimento abaixo:

1. Selecione o primeiro contato ou bloco da lógica.
2. Mantendo a tecla Ctrl pressionada, clique nos demais contatos ou blocos que farão parte da mesma ramificação paralela.
3. Após selecionar todos os objetos desejados:
   • Clique no menu superior e selecione Inserir Contato Paralelo Abaixo
   • Clique com o botão direito do mouse sobre a seleção e escolha Inserir Contato Paralelo Abaixo.

O contato inserido será criado em paralelo a todos os objetos selecionados, formando uma ramificação múltipla da lógica.

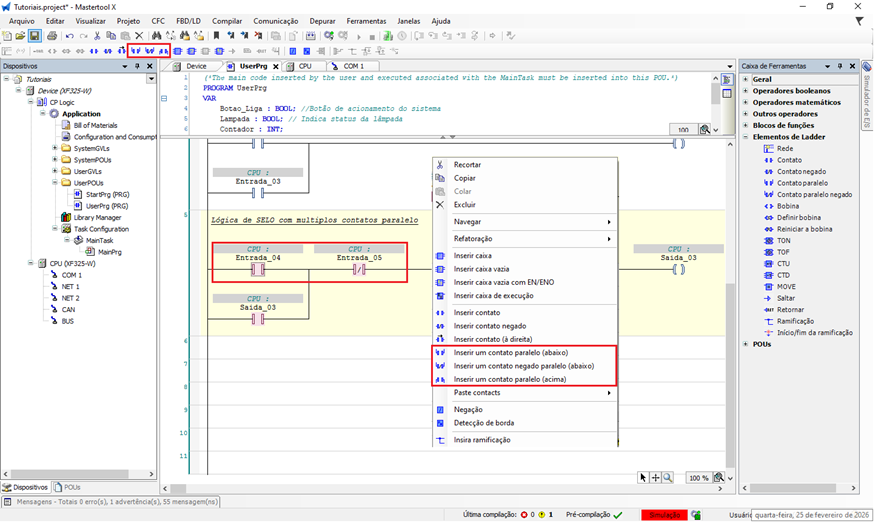

Figura 2. Inserção do contato paralelo em relação a mais de um objeto

Movimentação de contatos e blocos na lógica

O MasterTool IEC XE também permite reorganizar a lógica de forma simples, sem necessidade de apagar e recriar elementos.

Para mover um contato ou bloco já existente:

1. Clique para selecionar o contato ou bloco desejado.
2. Arraste o elemento para a nova posição na lógica.
3. Durante o arraste, o software exibirá indicações visuais, mostrando os pontos válidos onde o item pode ser posicionado.

Ao soltar o elemento, ele será automaticamente ajustado à nova posição, mantendo a integridade da lógica Ladder.

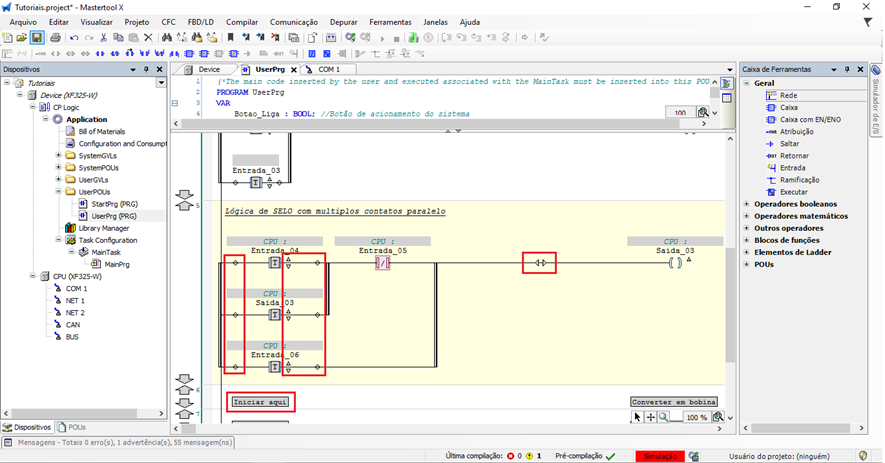

Figura 3. Movimentação de objetos na lógica do projeto
