Nexto XF – #15 Bobinas Set e Reset

O objetivo deste tutorial é criar uma lógica com bobinas de Set e Reset em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

As bobinas SET e RESET são utilizadas para manter o estado de uma variável, funcionando como uma alternativa à lógica de selo tradicional. Elas permitem ligar e desligar uma saída sem a necessidade de contatos em paralelo, tornando a lógica mais simples e organizada.

Conceito e funcionamento

• Bobina SET (Definir):
  Quando acionada, define a variável como TRUE, mantendo esse estado mesmo após a condição que a acionou deixar de existir.
• Bobina RESET (Reiniciar):
  Quando acionada, define a variável como FALSE, também de forma mantida.

O estado da variável passa a depender do último comando executado, e não mais da continuidade da lógica.

Uso em pares e endereço duplicado

As bobinas SET e RESET sempre devem ser utilizadas em pares, atuando sobre a mesma variável:

• Uma bobina é responsável por ligar (SET)
• A outra por desligar (RESET)

Importante:
Este é o único caso em que é permitido existir mais de uma bobina com o mesmo endereço no programa. Em qualquer outro cenário, utilizar duas bobinas convencionais com o mesmo endereço é incorreto.

Inserção das bobinas SET e RESET

A inserção das bobinas SET e RESET é feita da mesma forma que a bobina convencional:

• Pelo menu de contexto
• Pela barra superior
• Pela caixa de ferramentas

Após inserir a bobina, basta associar a variável desejada.

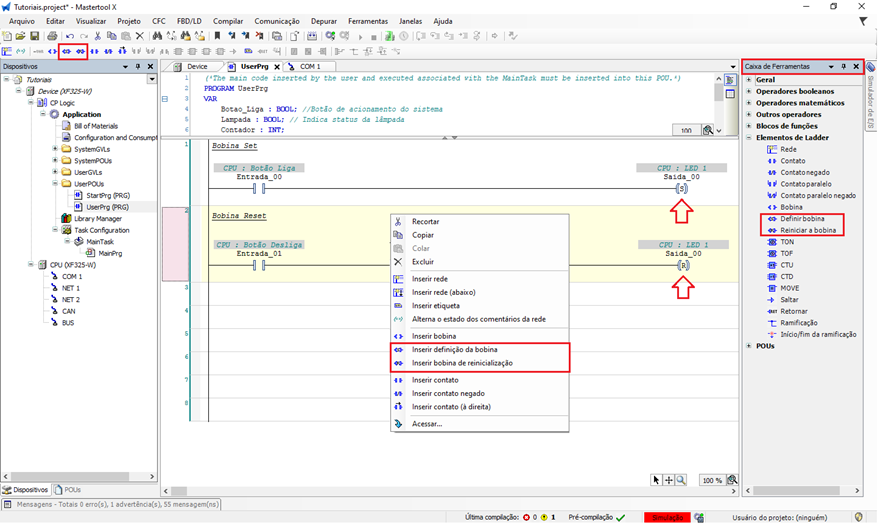

Figura 2. Inserção das bobinas SET/RESET

Conversão entre tipos de bobina

Caso já exista uma bobina convencional na lógica, não é necessário removê-la para utilizar SET ou RESET:

1. Clique com o botão direito do mouse sobre a bobina.
2. Selecione a opção SET/RESET ou Definir/Reiniciar (dependendo do idioma).
3. A cada seleção, a bobina irá alternar entre os três tipos:
   • Bobina normal
   • Bobina SET (Definir)
   • Bobina RESET (Reiniciar)

Repita o comando até chegar ao tipo de bobina desejado.

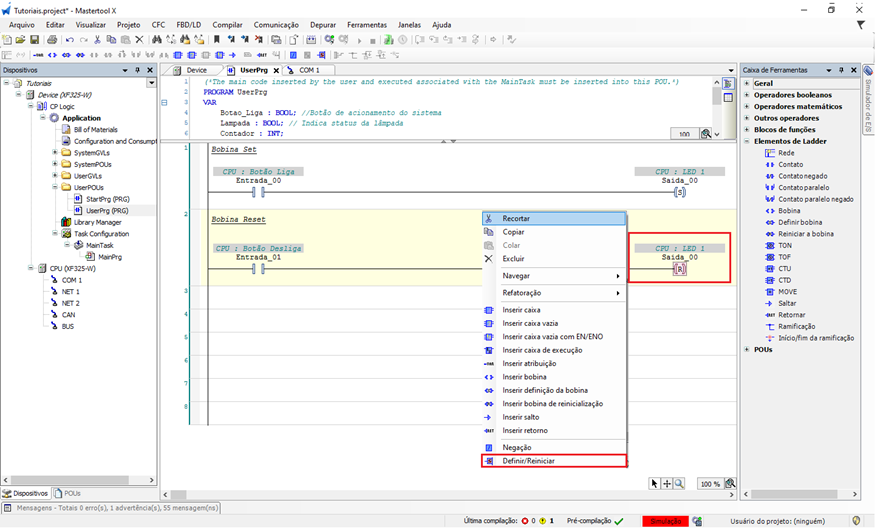

Figura 3. Mudança do tipo de bobina existente na lógica

Comparação com a lógica de selo

• Lógica de selo:
  Utiliza contato em paralelo e depende da continuidade da lógica.
• SET / RESET:
  Mantém o estado internamente, sem necessidade de contato de selo, deixando o programa mais limpo e fácil de manter.

Teste da lógica

Após montar a lógica com bobinas SET e RESET:

1. Realize o download da aplicação.
2. Coloque a CPU em modo RUN.
3. Acione as condições de SET e RESET.
4. Observe que a variável mantém seu estado até que o comando oposto seja executado.

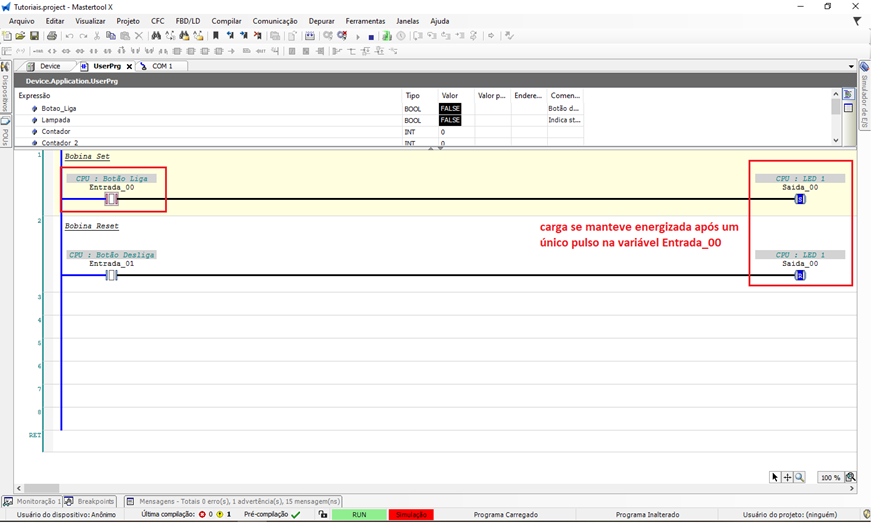

Figura 4. Funcionamento das bobinas SET/RESET

As bobinas SET e RESET são ideais para comandos do tipo liga/desliga, seleção de modos e controle de estados, sendo uma solução robusta e organizada em substituição à lógica de selo tradicional.
