Nexto XF #52 – Conversão INT_TO_TIME direto na lógica

O objetivo deste tutorial é explicar como converter variáveis do tipo inteiro para tipo time em um projeto do MasterTool X de maneira direta.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Em algumas situações, não é necessário utilizar um bloco específico de conversão. O MasterTool IEC XE permite realizar a conversão de tipos diretamente na lógica, utilizando a sintaxe padrão de conversão, como por exemplo:

• TO_INT

• TO_TIME

• TO_REAL

• entre outras.

Essa abordagem torna o código mais simples, limpo e direto, evitando o uso de blocos adicionais apenas para conversão.

Aplicação da conversão direta na lógica

A conversão pode ser feita diretamente no ponto onde o valor será utilizado, como em parâmetros de blocos de função.

Neste exemplo, será utilizado um temporizador TON, aplicando a conversão diretamente no parâmetro de tempo (PT).

Exemplo de uso com TON

Considere a seguinte situação:

• O usuário possui uma variável do tipo REAL
• E deseja utilizá-la como tempo no temporizador (PT), que exige o tipo TIME

Para isso, pode-se utilizar a conversão direta:

PT := TO_TIME(TO_INT(tempo_real))

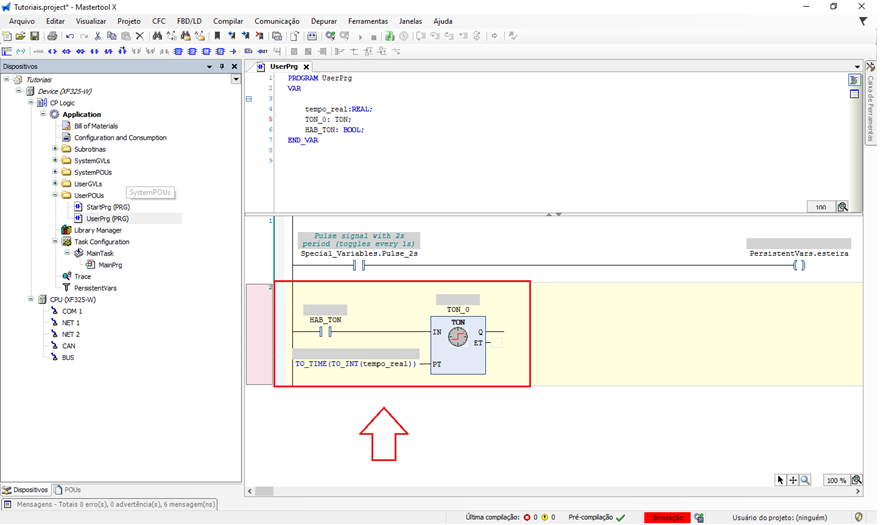

Figura 2. Parametrizando o TON com conversão direta

Explicação da sintaxe

A conversão é feita em duas etapas:

1. TO_INT(tempo_real)
   • Converte o valor de REAL para INT
2. TO_TIME(...)
   • Converte o valor inteiro para TIME

Isso é necessário porque o tipo TIME é baseado em valores inteiros (milissegundos), então a conversão intermediária garante compatibilidade.

Funcionamento

Supondo:

tempo_real : REAL := 5000.0;

Aplicando no TON:

PT := TO_TIME(TO_INT(tempo_real))

Resultado:

• 5000.0 (REAL) → 5000 (INT) → T#5s (TIME)

Ou seja, o temporizador irá considerar 5 segundos.

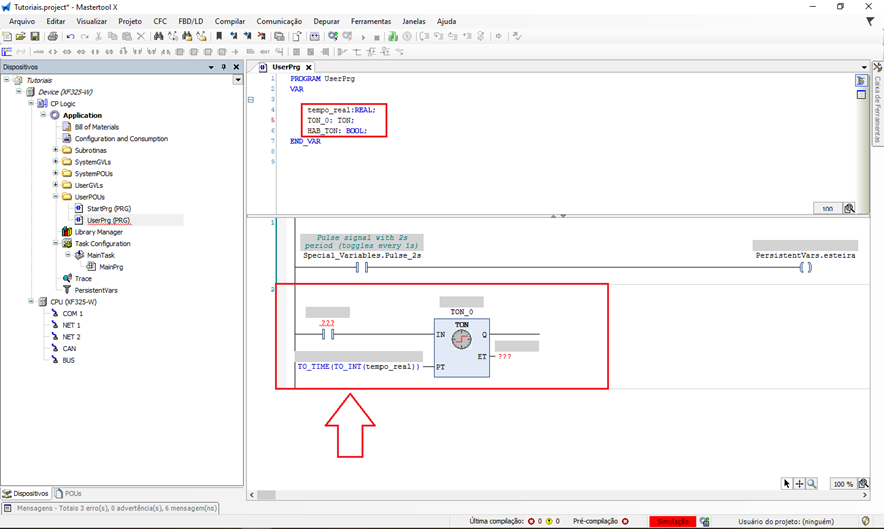

Figura 3. Parametrizando o TON com conversão direta

Vantagens da conversão direta

• Código mais limpo e compacto
• Evita uso de blocos adicionais
• Facilita leitura e manutenção
• Permite conversões dinâmicas em tempo de execução

Cuidados importantes

• Garantir compatibilidade entre os tipos de dados
• Evitar perda de precisão ao converter REAL para INT
• Lembrar que o valor final em TIME será interpretado em milissegundos

Aplicação prática

Esse tipo de conversão é muito utilizado em:

• Temporizadores com ajuste via variável
• Integração com IHMs (valores ajustáveis)
• Controle dinâmico de processos
• Situações onde o tempo não é fixo (não usar T# diretamente)

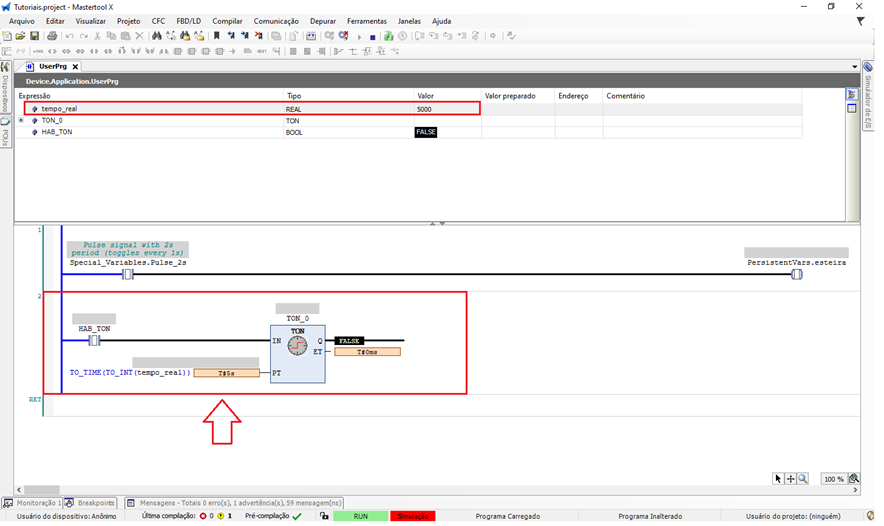

Figura 4. Funcionamento da conversão direta
