Nexto XF #53 – Adicionando a Biblioteca Útil

O objetivo deste tutorial é explicar como inserir a biblioteca Útil em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

Durante o desenvolvimento de um projeto no MasterTool IEC XE, pode ser necessário utilizar recursos que não estão disponíveis por padrão no ambiente. Para isso, o software permite a adição de bibliotecas complementares, que expandem as funcionalidades do projeto.

Essas bibliotecas podem conter:

• Funções adicionais
• Blocos de função
• Operadores
• Recursos específicos para determinadas aplicações

A correta utilização de bibliotecas permite tornar o projeto mais completo, modular e escalável.

Inserção de bibliotecas no projeto

Para adicionar uma nova biblioteca ao projeto, siga os passos abaixo:

1. Na árvore do projeto, localize o item Library Manager.
2. Clique com o botão direito do mouse sobre ele.
3. Selecione a opção Adicionar Biblioteca.

Após essa ação, será aberta uma janela (popup) contendo as bibliotecas disponíveis no ambiente.

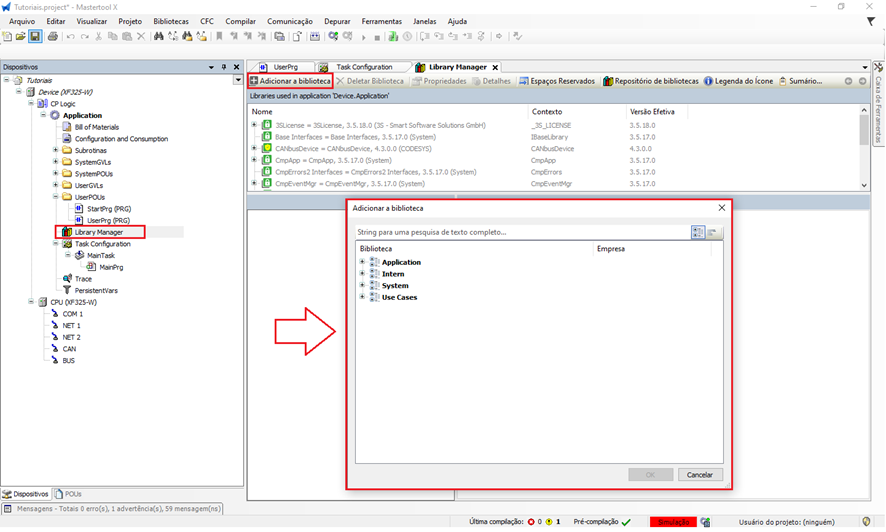

Figura 2. Acessando o Library Manager – Gerenciador de Biblioteca

Seleção da biblioteca

Na janela de seleção, o usuário pode localizar a biblioteca desejada de duas formas:

Opção 1 – Navegação pela estrutura:

1. Acesse o caminho:
   Application → Common → Util
2. Selecione a biblioteca desejada
3. Confirme a seleção

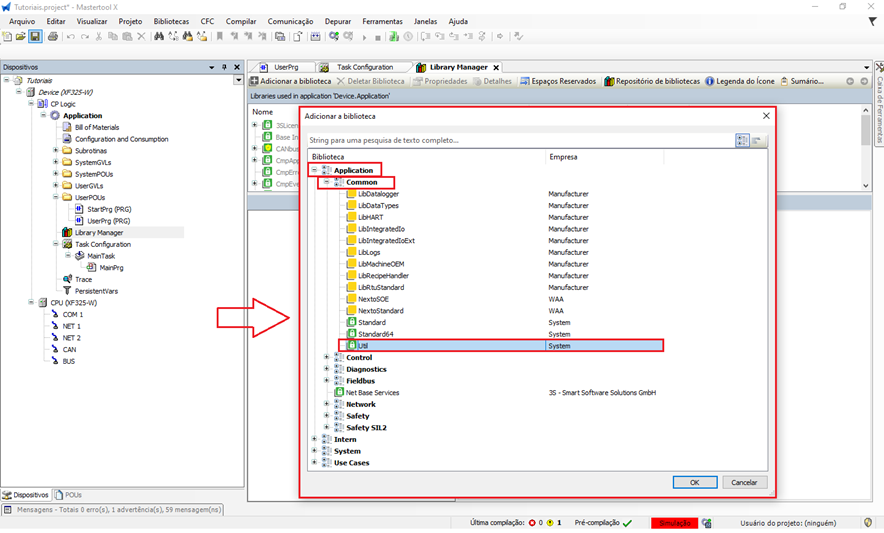

Figura 3. 1ª forma de adicionar uma biblioteca ao projeto

Opção 2 – Pesquisa direta:

1. Utilize o campo de busca localizado na parte superior da janela
2. Digite o nome da biblioteca desejada (exemplo: Util)
3. Selecione a biblioteca na lista exibida
4. Confirme a seleção

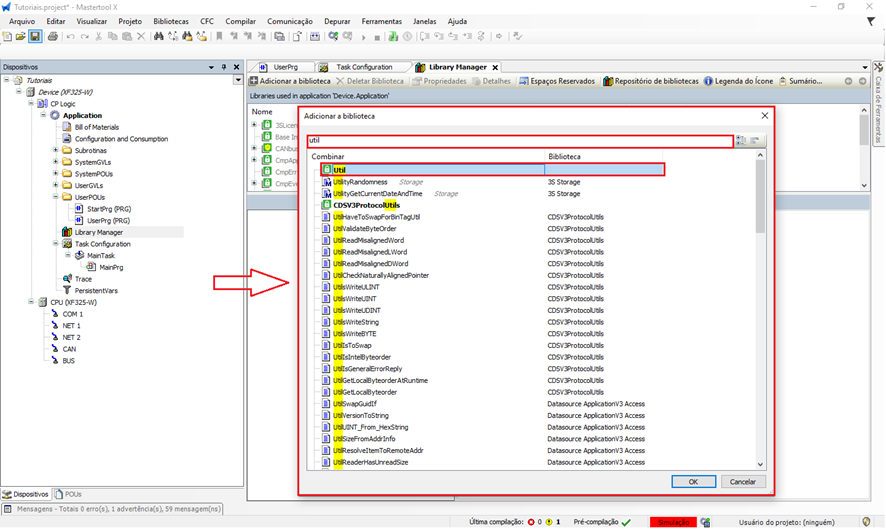

Figura 4. 2ª forma de adicionar uma biblioteca ao projeto

Após a inserção

Depois de adicionada:

• A biblioteca aparecerá listada dentro do Library Manager
• Seus recursos estarão disponíveis para uso no projeto
• Não é necessário reiniciar o software

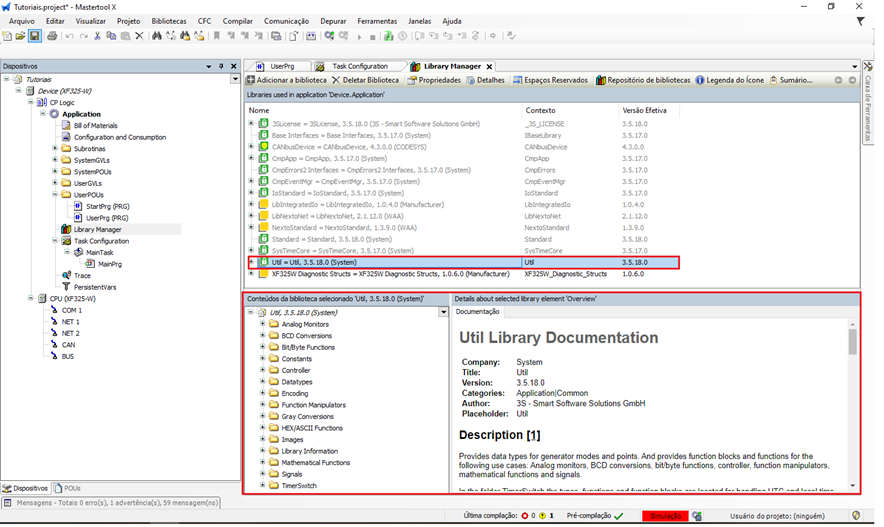

Figura 5. Verificando a inserção da biblioteca ao projeto

Boas práticas

• Adicionar apenas bibliotecas realmente necessárias ao projeto
• Evitar excesso de bibliotecas para não sobrecarregar o projeto
• Utilizar bibliotecas confiáveis e compatíveis com o controlador

Aplicação prática

A adição de bibliotecas é utilizada quando o programador precisa:

• Expandir funcionalidades do sistema
• Utilizar recursos específicos não disponíveis por padrão
• Padronizar soluções utilizando bibliotecas já existentes

Em resumo, o uso do Library Manager permite adicionar bibliotecas complementares ao projeto, ampliando as possibilidades de desenvolvimento e tornando a lógica mais robusta e flexível dentro do MasterTool X.
