Nexto XF #54 – Utilizando o Bloco Funcional BLINK

O objetivo deste tutorial é explicar como inserir e utilizar o bloco funcional BLINK em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O bloco BLINK é utilizado para gerar um sinal pulsante, alternando automaticamente entre ligado e desligado em intervalos de tempo definidos. Ele é muito útil para aplicações como sinalizações, alarmes visuais e testes de lógica.

Pré-requisito

Para utilizar o bloco BLINK, é necessário que a biblioteca Util esteja previamente adicionada ao projeto, pois esse bloco não faz parte dos recursos padrão do sistema.

Caso a biblioteca ainda não tenha sido adicionada, utilize o procedimento de inclusão de bibliotecas através do Library Manager.

Inserção do bloco na lógica

O bloco BLINK não aparece diretamente na caixa de ferramentas, portanto deve ser inserido manualmente.

Para isso:

1. Crie uma nova rede na lógica
2. Insira uma caixa genérica (Caixa)
   • Pode ser pela caixa de ferramentas (Geral)
   • Ou com botão direito sobre a rede
3. Dentro da caixa, digite o nome do bloco:
   BLINK

Após isso, o bloco será reconhecido automaticamente pelo sistema.

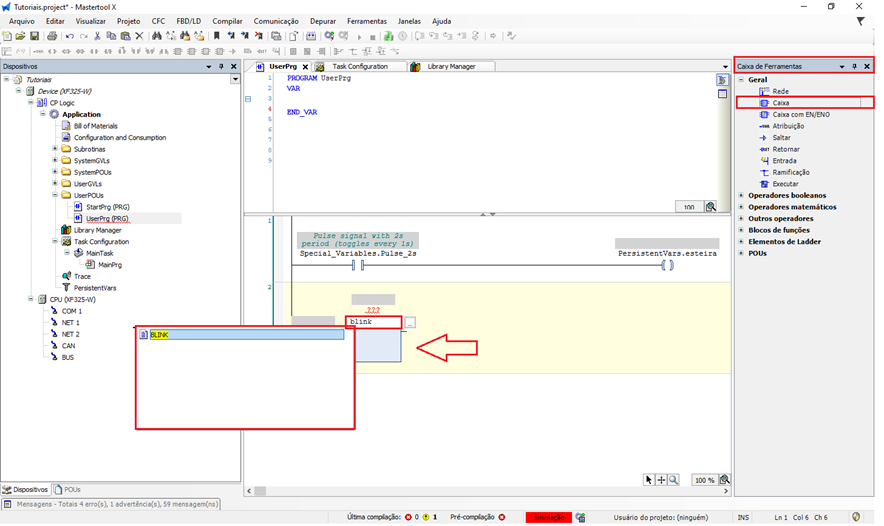

Figura 2. Adicionando o Bloco Funcional Blink

Parametrização do bloco

O bloco BLINK possui os seguintes parâmetros:

ENABLE (BOOL)

• Habilita o funcionamento do bloco
• Quando TRUE, o bloco inicia a geração do sinal pulsante

TIMELOW (TIME)

• Define o tempo em que a saída ficará desligada (FALSE)

TIMEHIGH (TIME)

• Define o tempo em que a saída ficará ligada (TRUE)

Saída

OUT (BOOL)

• Saída pulsante do bloco
• Alterna automaticamente entre TRUE e FALSE conforme os tempos definidos

Funcionamento

Quando o bloco está habilitado (ENABLE = TRUE):

• A saída OUT ficará:
  • TRUE durante o tempo definido em TIMEHIGH
  • FALSE durante o tempo definido em TIMELOW

Esse ciclo se repete continuamente, gerando um sinal do tipo onda quadrada.

Exemplo de aplicação

Considere a seguinte parametrização:

Hab_Blink :BOOL := TRUE; //ENABLE

on_blink :TIME := T#2S; // TIMEHIGH

off_blink :TIME := T#1S; // TIMELOW

Resultado:

• A saída ficará 2 segundos ligada
• Depois 1 segundo desligada
• Repetindo continuamente

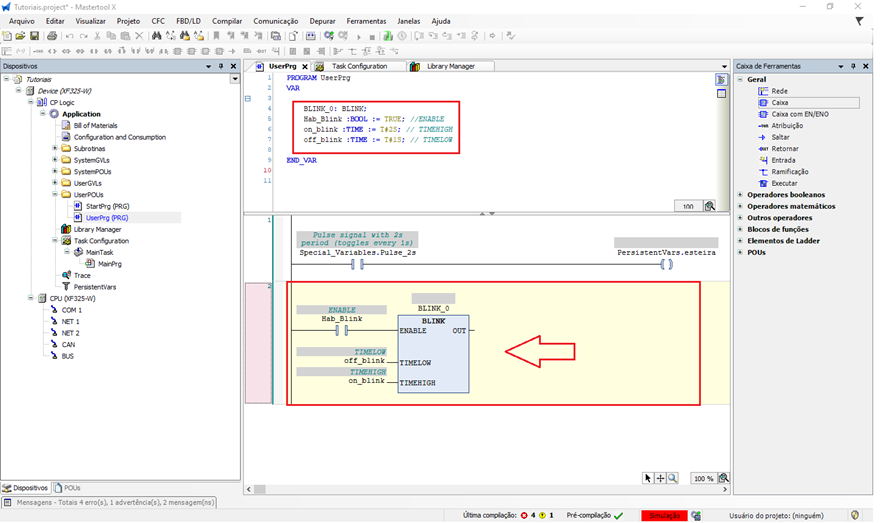

Figura 3. Parametrização do bloco Blink

Aplicações na automação

O bloco BLINK é muito utilizado em:

• Pisca de lâmpadas de sinalização
• Alarmes visuais intermitentes
• Testes de funcionamento de saídas
• Geração de sinais periódicos

Observação importante

• O bloco só funciona se a biblioteca Util estiver adicionada
• Os tempos devem ser definidos no formato TIME (T#)
• Pode ser utilizado em conjunto com outras lógicas para criar comportamentos mais complexos

Em resumo, o bloco BLINK é uma forma simples e eficiente de gerar sinais pulsantes na lógica, sendo amplamente utilizado para sinalização e testes dentro de projetos no MasterTool  X.

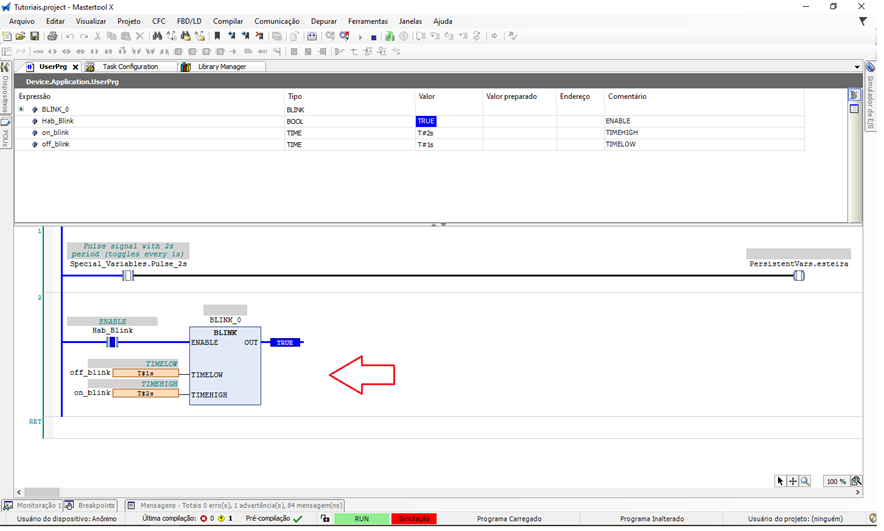

Figura 4. Funcionamento do bloco Blink
